Nema17行星减速步进电机结构设计

　　这款集成行星减速结构的42系列步进执行部件，在桌面级自动化设备、小型数控进给单元、3D打印挤出机构、精密检测位移平台这类对安装空间有严格限制、同时对输出扭矩有明确要求的场景中应用十分广泛。常规42规格步进电机在低转速区间的扭矩输出往往难以直接驱动带负载的传动链，尤其是当执行端需要克服静摩擦力、带动小负载做精准点位运动时，直连电机很容易出现低速抖动、丢步甚至堵转的问题，而前端集成的行星减速级恰好能弥补这一短板——通过行星轮系的扭矩放大作用，在不显著增加电机径向安装尺寸的前提下，将电机输出轴的扭矩按减速比成比例提升，同时把输出转速降到适配负载运动的区间，还能通过减速结构的反向自锁特性，避免垂直安装工况下负载断电后出现滑移下坠的问题。

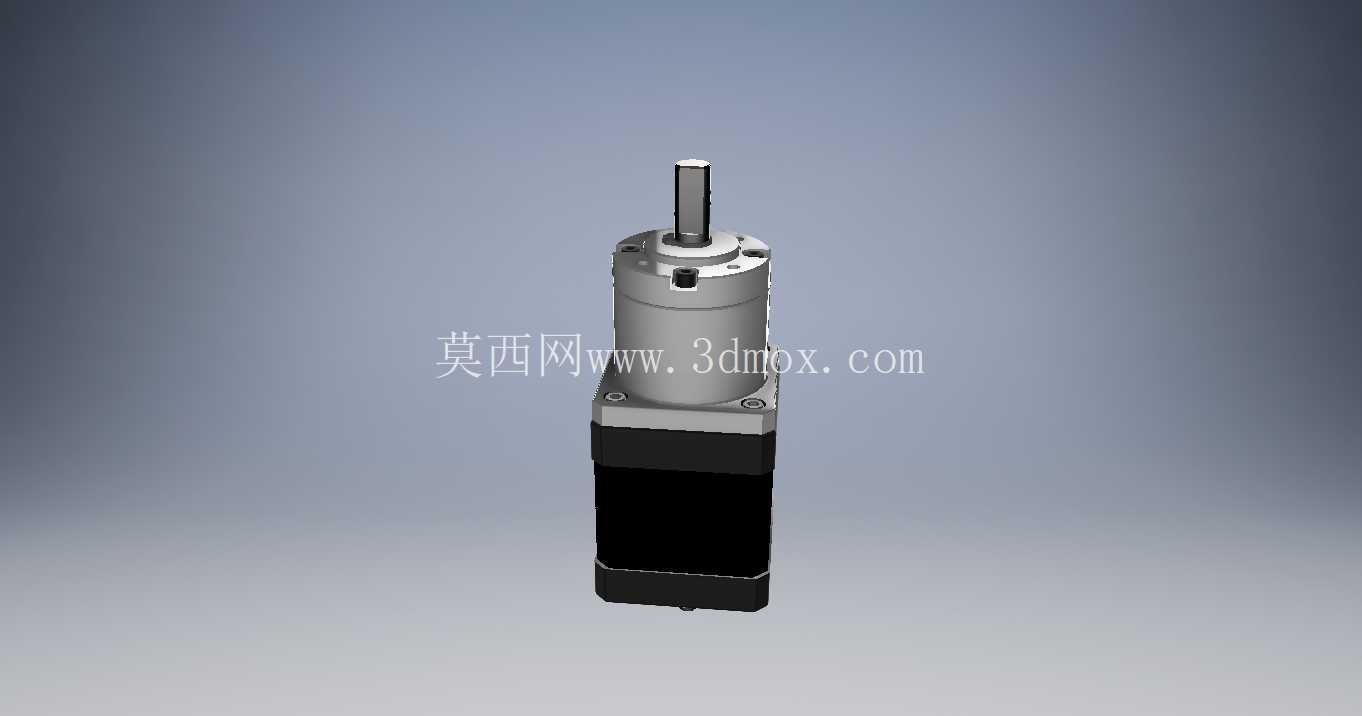

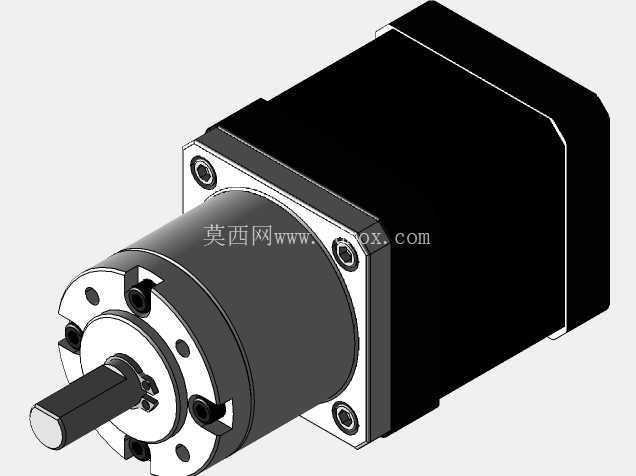

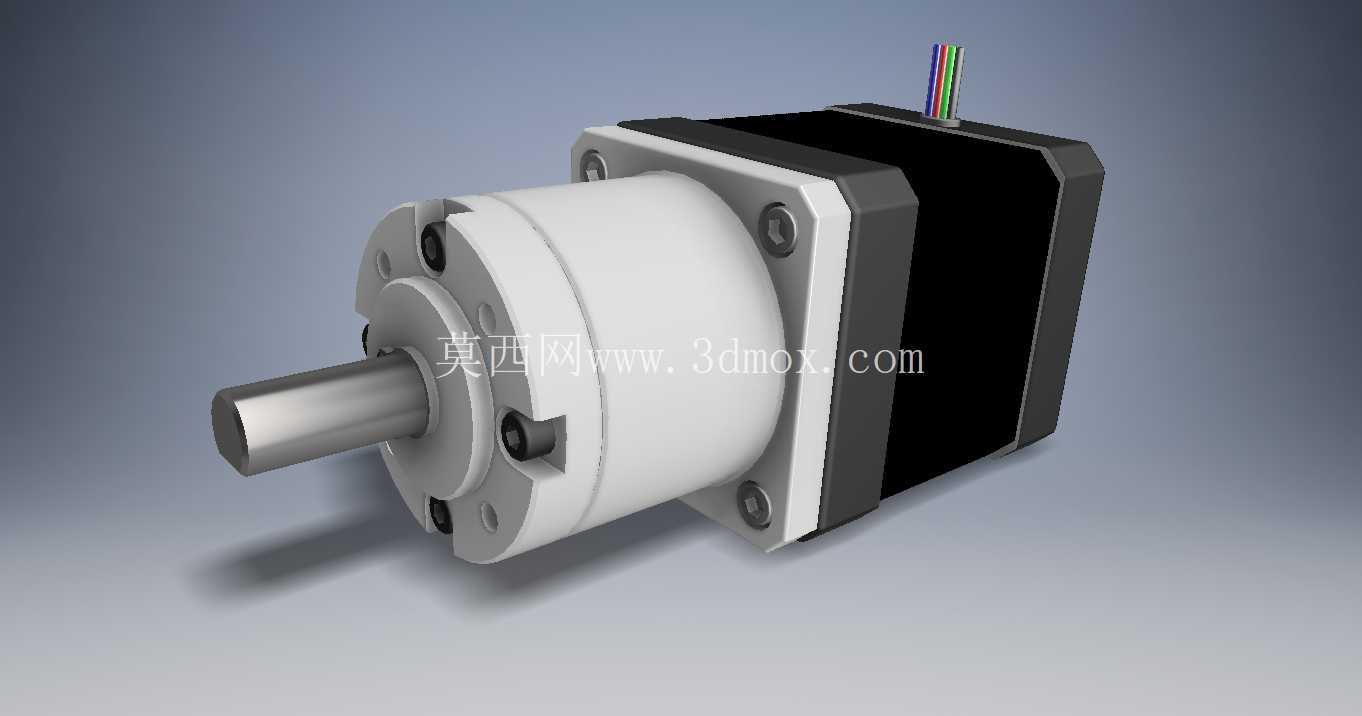

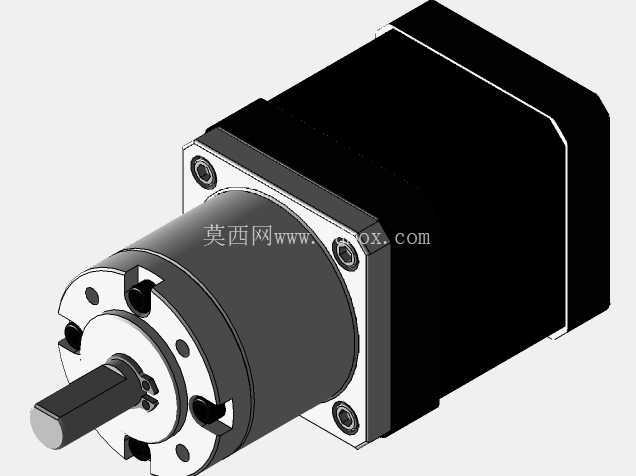

　　从结构设计逻辑来看，这款产品的布局完全遵循Nema17安装标准，安装法兰的孔位间距、轴伸长度、止口尺寸都完全兼容市面通用的42步进电机安装位，设备升级替换时不需要重新加工安装支架，只需要核对输出轴径和减速后的额定扭矩是否匹配负载需求即可。前端的行星减速舱采用一体化的机加工壳体，内齿圈直接集成在壳体内壁，减少了额外的装配连接件，既提升了轮系的同轴度，也能在紧凑的空间内容纳多级行星齿轮传动；输出端采用双轴承支撑结构，能承受一定的径向负载，避免带轮、同步轮这类侧装传动件对输出轴产生单侧弯矩时，造成轴承受力不均、齿轮偏磨的问题。后端的步进电机本体与减速舱通过定位止口配合，四颗内六角螺钉从前端法兰直接贯穿锁紧到电机本体的端面上，装配时不需要额外的工装定位，就能保证电机转子轴与行星轮系输入轴的同轴度控制在合理公差范围内，减少高速运转时的振动和噪音。

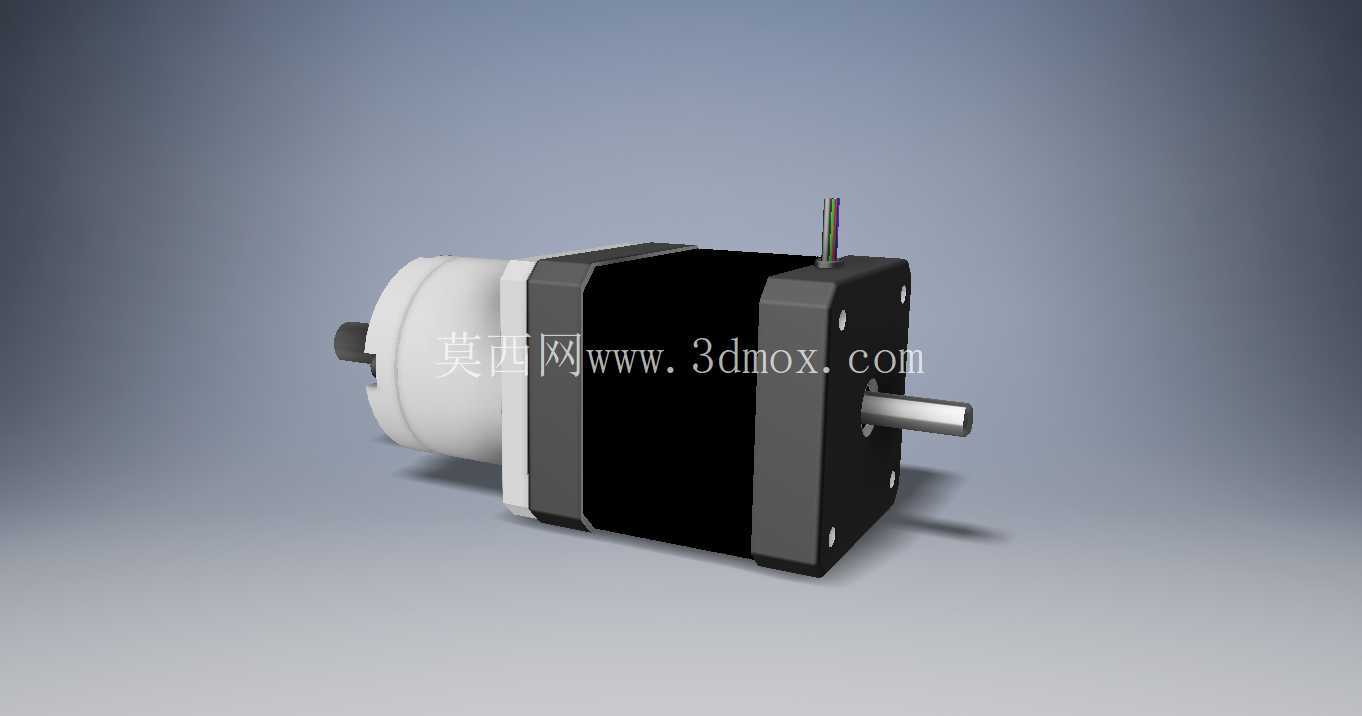

　　实际选型应用时，首先要明确安装边界：这款产品的法兰安装尺寸为标准42mm见方，安装孔为M3螺纹孔，孔距31mm，和常规Nema17步进电机完全一致，输出轴径为8mm，轴伸长度适配常规的联轴器、同步带轮安装尺寸，出线端从电机后端盖侧面引出，多色芯线分别对应两相绕组的接线，方便驱动器端的接线匹配。设计选型过程中需要注意，减速级的存在会让输出端的转动惯量折算到电机端时按减速比的平方降低，这对于需要频繁启停、正反转切换的工况来说十分友好，能大幅降低电机的加减速负载，提升运动的平稳性；但同时也要注意，行星轮系本身存在一定的回程间隙，在做高精度闭环定位的场景下，需要提前核算间隙带来的定位误差，必要时选用精密级减速结构来补偿间隙值。

　　从结构细节来看，这款产品的电机本体采用叠片定子结构，绕组的排布适配常规两相步进驱动器的驱动参数，后端盖没有集成额外的编码器结构，属于开环控制的减速步进单元，适合对成本敏感、定位精度要求在0.1度以上的开环运动场景。前端减速部分的行星齿轮采用金属材质，能承受持续的扭矩输出，齿轮的啮合间隙经过装配调整，既不会因为间隙过大造成反向空程，也不会因为过盈配合导致运转阻力过大、电机发热严重。输出轴的端面做了倒角处理，方便装配时穿过传动件的内孔，轴上预留的平键位可以选配平键来传递更大扭矩，避免传动件和轴之间出现打滑。日常结构设计中选用这类集成减速的步进单元，往往比单独采购步进电机外加独立减速箱的方案更节省轴向安装空间，也省去了电机和减速箱之间的联轴器安装、同轴度调整的工序，能有效缩短设备的装配调试周期，同时一体化结构的整体刚性也比分体装配的结构更好，在有一定振动的设备工况下不容易出现连接松动的问题。在做三维结构布局时，需要预留出电机后端的接线弯曲空间，以及前端输出轴上传动件的安装位置，避免和周边的机架、走线槽产生干涉；同时要注意，这类减速步进电机在持续运转时会有一定的温升，安装时不要让电机壳体直接贴靠在对温度敏感的零部件上，必要时可以预留一定的散热间隙。
