OB-70振动支撑缓冲减振组件结构

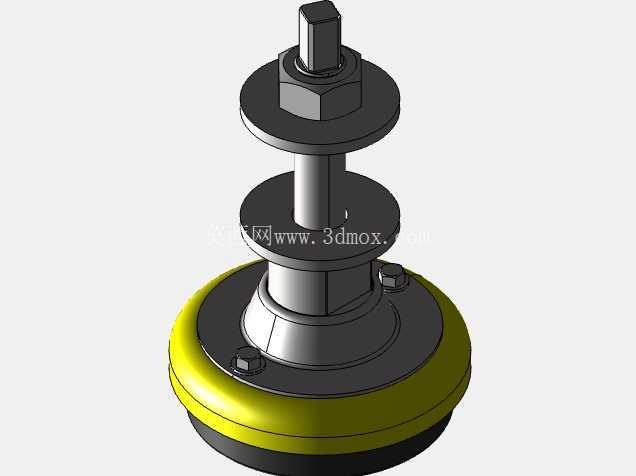

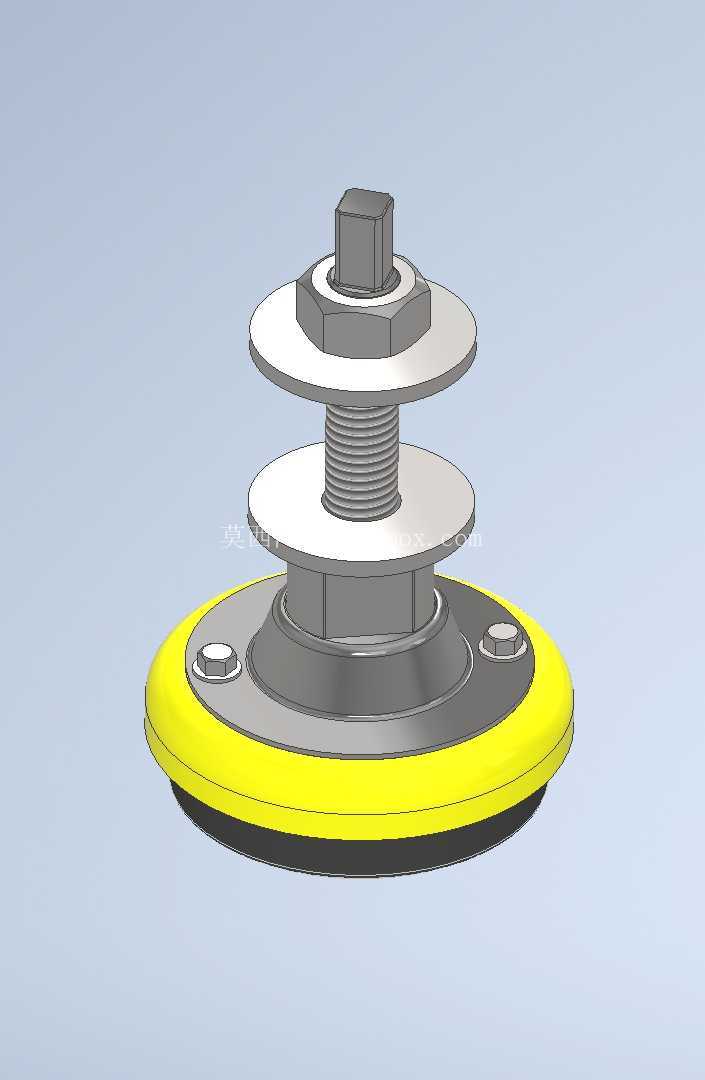

　　在各类存在振动工况的工业设备配套场景中，这类带多层调节垫片的减振支撑组件，是解决设备运行振动传递、安装面找平补偿的核心配套部件，常应用在振动给料设备、小型振动筛分装置、工业自动化线体的振动工位隔振环节，也可作为小型试验振动台的底部支撑隔振单元使用，能够有效阻断设备运行产生的振动向安装基座传递，同时抵消基座传递来的外部振动对设备精度的影响。从结构设计来看，该组件采用底部大直径环形弹性体作为主隔振单元，黄色环形弹性层采用邵氏硬度适配中等载荷的阻尼材质，接触安装面的底部设置防滑密封层，避免支撑受力后出现横向滑移，同时可阻挡安装面的水渍、粉尘进入组件内部的金属连接部位。

　　中部的多层金属垫片为高度调节结构，通过增减不同厚度的平垫组合，可适配不同安装高度的找平需求，不需要额外在支撑底部加装调整垫片，减少现场安装的配做工作量。顶部的六角锁紧螺栓采用标准粗牙螺纹，螺纹段长度预留足够的调节行程，可根据实际载荷情况调整预紧压力，改变弹性体的压缩量，从而匹配不同的隔振刚度需求，螺栓头部采用标准外六角结构，可直接用常规开口扳手或套筒进行锁紧操作，不需要特殊工装。从安装边界来看，底部圆形法兰盘设置两个对称的沉头安装孔，可采用内六角螺栓将支撑组件固定在设备基座上，沉头孔设计可保证螺栓安装后头部不突出法兰底面，保证支撑与安装面完全贴合，避免出现点接触导致的受力不均。

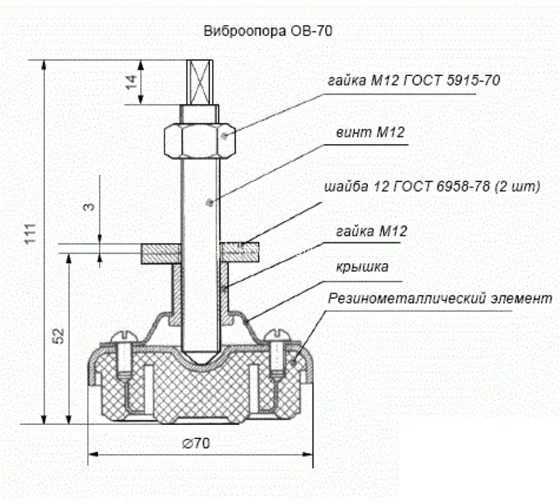

　　组件整体同轴度要求控制在0.1mm以内，保证螺栓锁紧时弹性体受力均匀，不会出现偏载导致的弹性体局部过早疲劳损坏。多层垫片之间采用间隙配合，拆装调整时可直接取出增减，不需要完全拆卸顶部锁紧螺母，降低现场调整的操作难度。在实际选型应用中，这类支撑组件通常成组使用，单组支撑的额定载荷匹配设备总重量除以支撑点数量，同时预留15%左右的载荷余量，避免长期满载荷运行导致弹性体蠕变失效。弹性体的阻尼特性经过匹配设计，可覆盖多数工业振动设备的工作频率区间，避免出现共振放大振动的问题，当设备工作振动频率高于组件固有频率2倍以上时，隔振效率可达到80%以上，能够有效降低振动带来的设备紧固件松动、焊接部位疲劳开裂等问题，同时减少振动产生的环境噪音。

　　设计过程中，金属部件全部采用表面镀锌处理，可适应多数工业车间的潮湿、多粉尘工况，避免长期使用出现锈蚀导致调节结构卡滞。弹性体与金属底座的连接采用硫化粘接工艺，粘接强度满足额定载荷下的剪切力要求，不会出现弹性体与金属底座脱开的失效情况。顶部锁紧螺母配备止动垫圈，在调整完预紧高度后可锁死螺母位置，避免设备长期振动导致螺母回转松动，保证预紧压力长期稳定。组件的整体外径尺寸适配70mm规格的安装空间，安装孔距经过标准化设计，可直接替换同规格的传统橡胶减震器，不需要对原有设备的安装基座进行二次加工，降低设备改造的成本与工作量。在结构细节上，弹性体的外侧设置环形凸缘，可在弹性体受压变形时提供额外的横向阻尼，提升组件抗横向冲击的能力，适合存在一定水平方向振动的设备使用场景。中部的金属垫片上下表面均做平面度处理，保证叠装后各垫片之间完全贴合，受力传递均匀，不会出现局部应力集中导致的垫片变形。
