带爆炸视图的气缸装配结构设计

　　在气动传动系统的实际落地场景里，气缸作为执行端的核心动力转换部件，其结构合理性直接决定整套气动回路的动作可靠性与维护便捷性，这套带完整爆炸视图与零件明细的气缸装配结构，覆盖了从端盖密封、活塞杆导向到外接液压管路的全链路结构细节，能为气动执行元件的选型校核、结构优化、故障拆解提供直观的三维参照。从实际应用场景来看，这类带外接管路的气缸结构，常适配于需要中长行程直线往复驱动的工位，比如自动化产线的工件推料、工装夹具的夹紧松开、压铸模具的抽芯动作、物流分拣设备的挡料机构，相比无杆气缸，这类杆式气缸的侧向负载承受能力更强，配合两端的安装结构可实现卧式、立式、铰接式多种安装姿态，适配不同设备的布局空间。

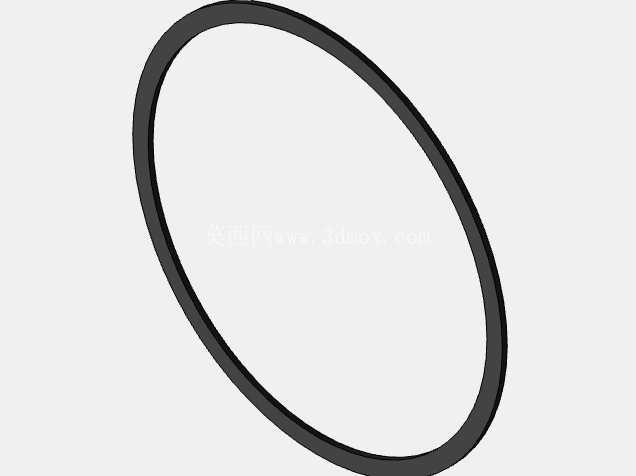

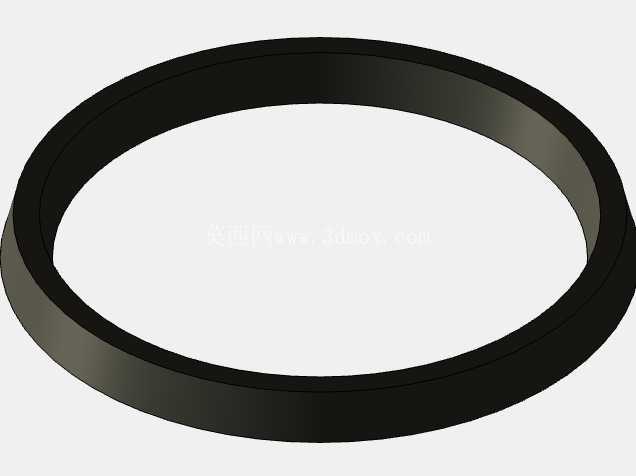

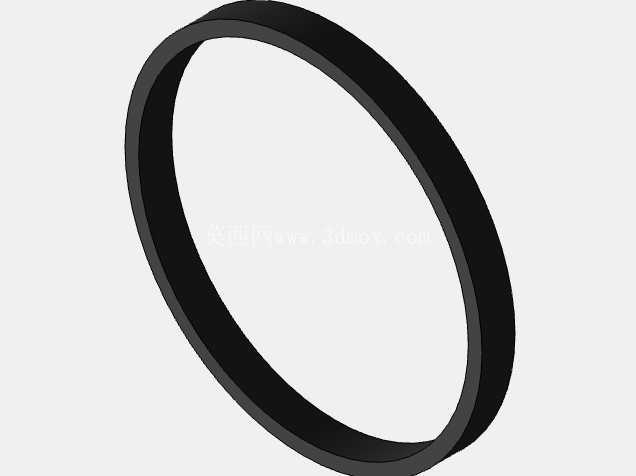

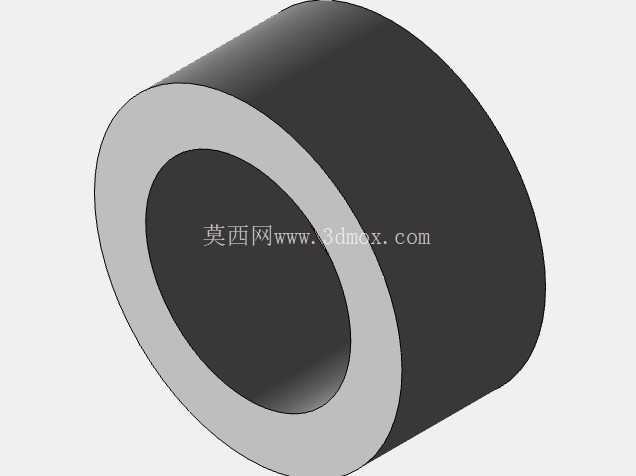

　　从功能特性上拆解，整套结构的密封体系做了分层设计：缸筒两端的下端盖、缸盖位置分别设置了 backing seal 与 piston seal，既保证活塞腔的气压密封性能，避免工作过程中出现漏气掉压问题，又能减少活塞往复运动时的密封圈磨损，延长元件使用寿命；活塞杆位置配套的导向套结构，可抵消活塞杆伸出时承受的部分侧向力，避免活塞杆长期偏载出现弯曲、拉缸问题；外接的液压软管与快插接头结构，可兼容气液联动的驱动场景，在需要平稳低速进给、大输出力的工位上，可直接替换介质实现驱动方式切换，无需改动主体安装结构。

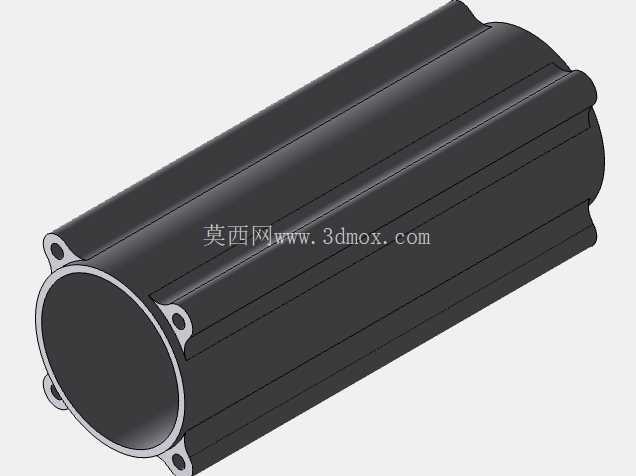

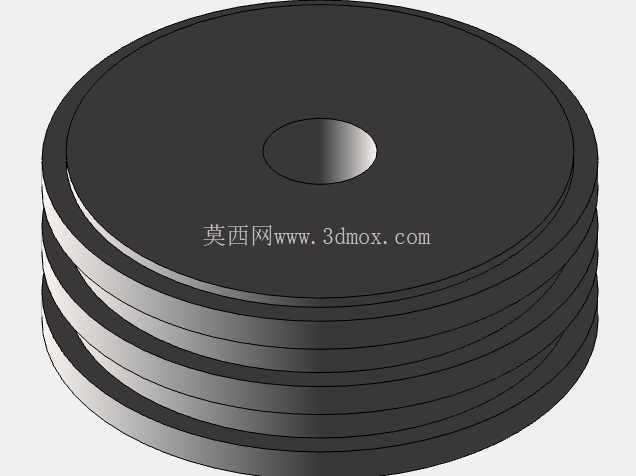

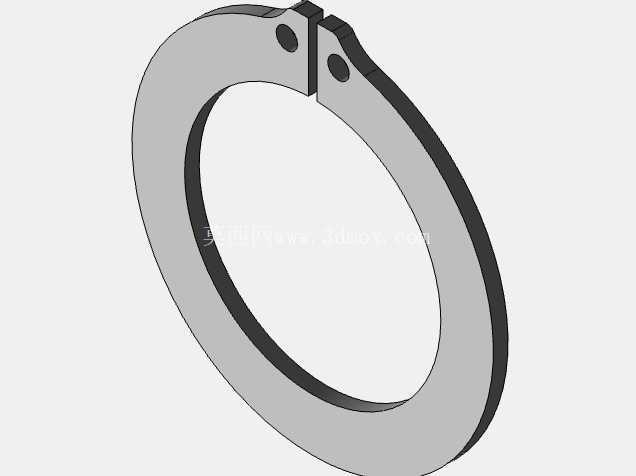

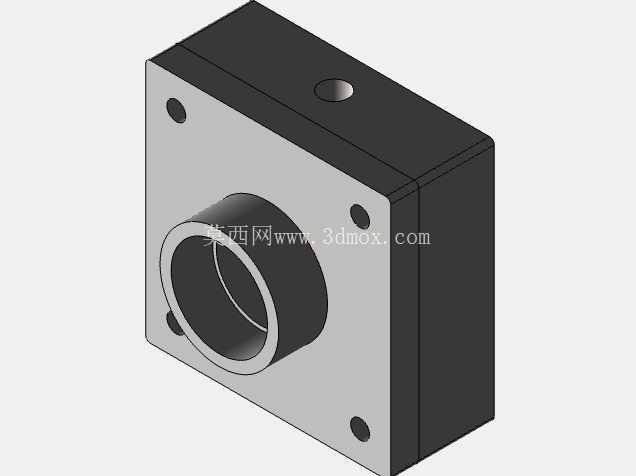

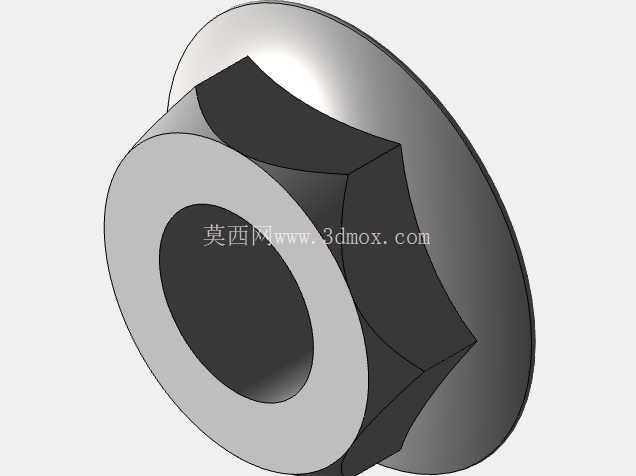

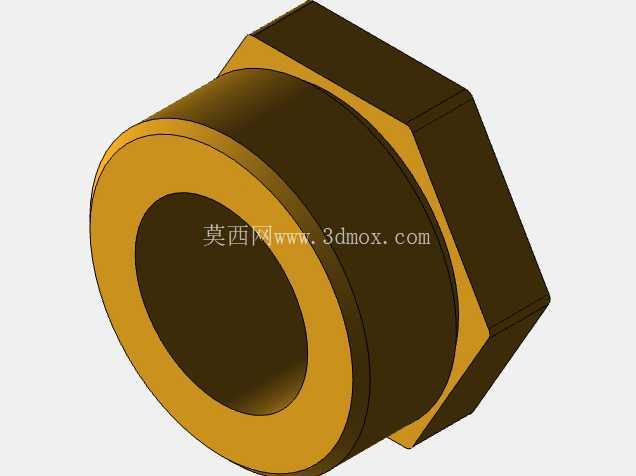

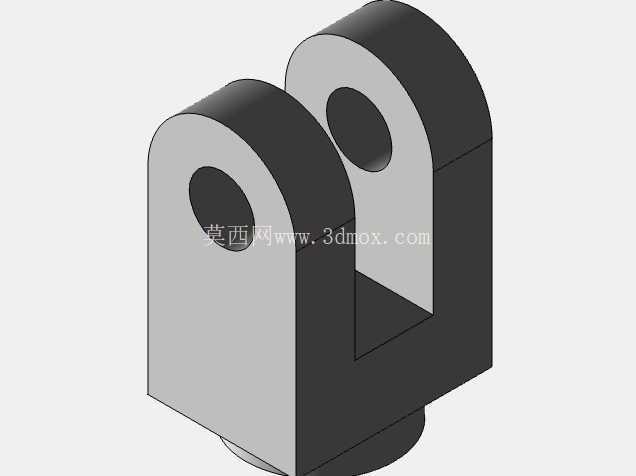

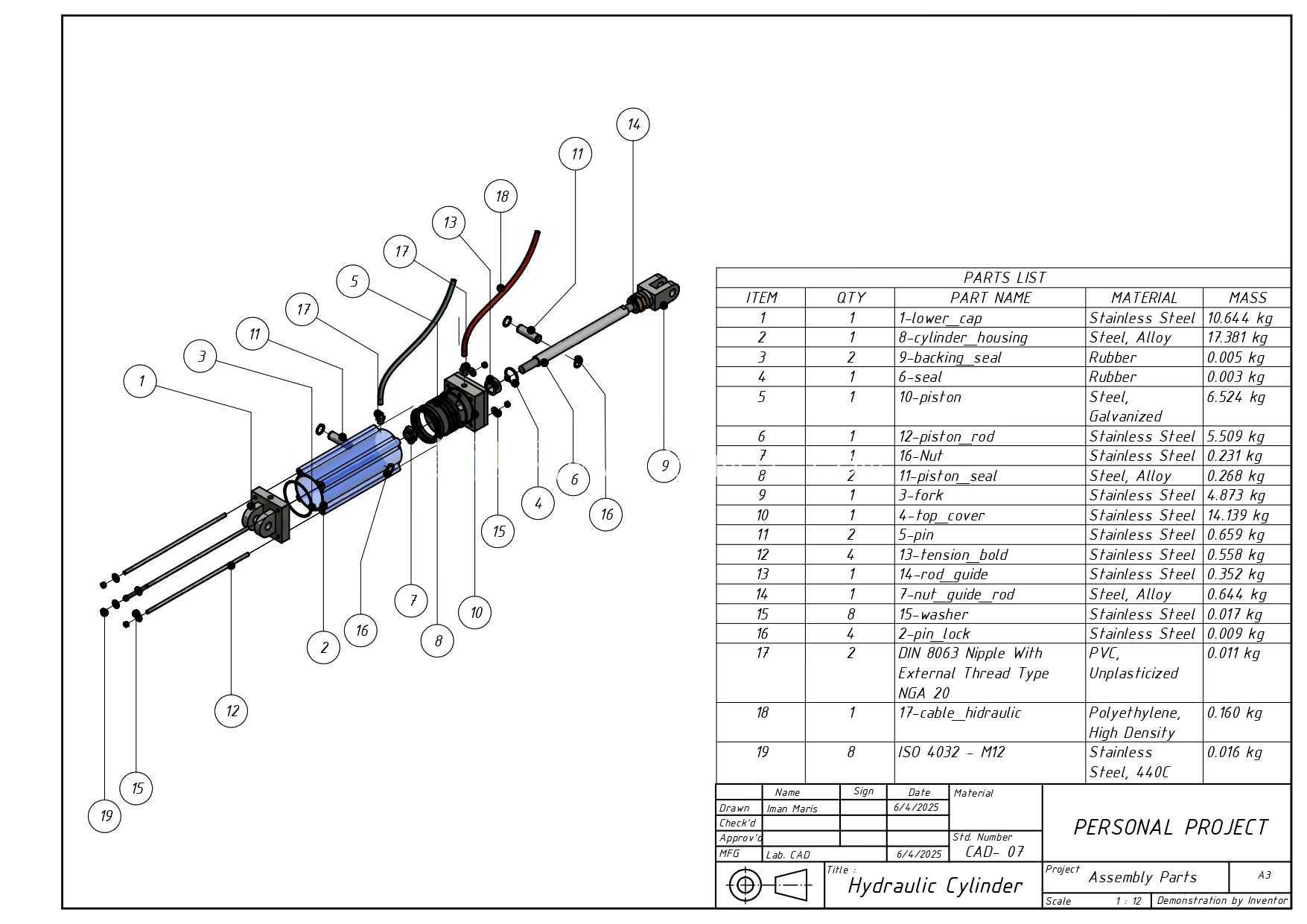

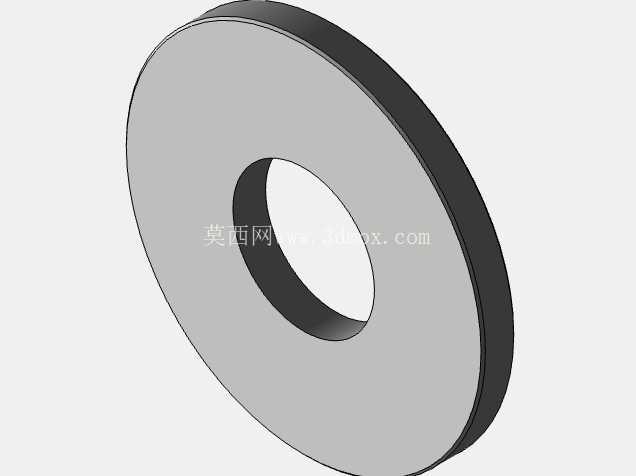

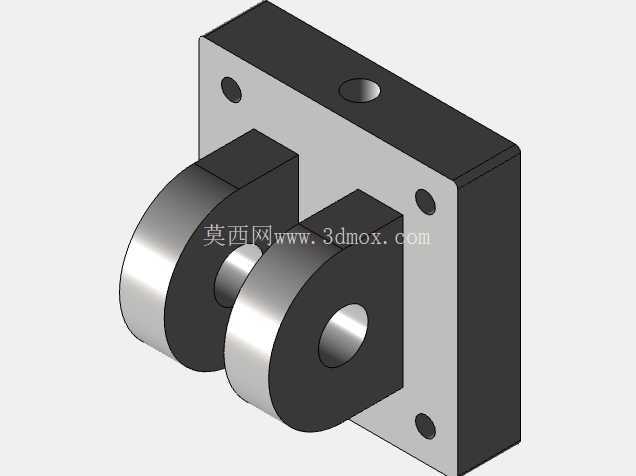

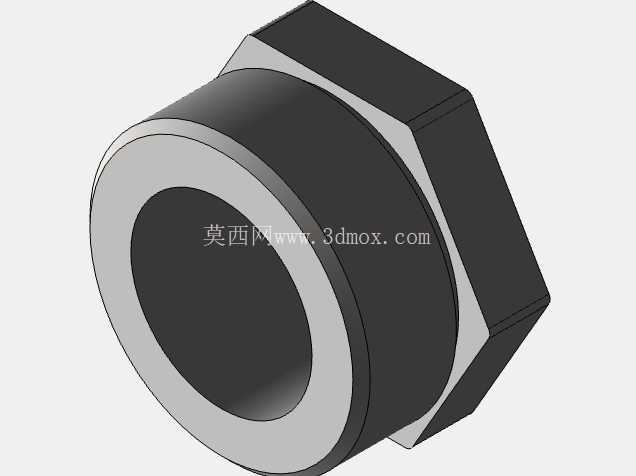

　　设计思路上，这套结构采用了模块化的拆分逻辑，所有零件沿活塞杆轴向依次排布，爆炸视图的引出线清晰标注了每个零件的装配顺序与相对位置，从下端盖开始，依次装配缸筒、活塞组件、密封件、导向套、前端盖、锁紧螺母，最后外接管路与接头，装配路径无干涉，日常维护时可单独更换磨损的密封件、导向套，无需整体报废气缸主体，能有效降低设备运维成本。从外形尺寸与安装边界来看，整套气缸的主体缸筒直径、活塞杆行程可根据实际工位需求做参数化调整，两端的安装孔位预留了标准紧固件的装配空间，外接管路的弯折半径做了最小限位标注，避免安装时管路弯折过度出现通径减小、介质流动阻力增大的问题；零件明细栏里标注了每个零件的对应材质，缸筒、活塞杆、端盖类承力零件采用不锈钢或钢材，满足强度与耐磨需求，密封件采用橡胶类材质保证密封性能，接头类零件采用镀锌钢材兼顾防锈与结构强度，不同材质的选型匹配了对应零件的工况受力要求。

　　在结构设计校核阶段，这类三维装配模型可直接用于运动仿真，模拟活塞全行程往复过程中的零件干涉情况，校核密封圈的压缩量是否在合理区间，验证活塞杆伸出到最大行程时的整体刚性，也可直接导出工程图用于生产加工，或者作为标准件导入整套设备的总装配体中，完成设备整体的布局校核与管路排布，避免实际装配时出现安装空间不足、管路与其他部件干涉的问题。对于从事气动设备设计、非标自动化开发的结构工程师而言，这类带完整零件明细与爆炸视图的气缸模型，既能作为结构设计的参考范本，也能用于新员工的装配工艺培训，直观展示气缸内部的结构组成与装配逻辑，减少设计过程中的常识性错误。
