手动杠杆式直通流体控制阀结构设计

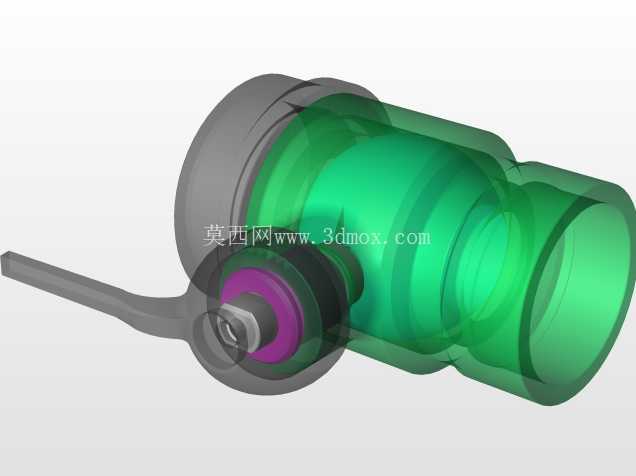

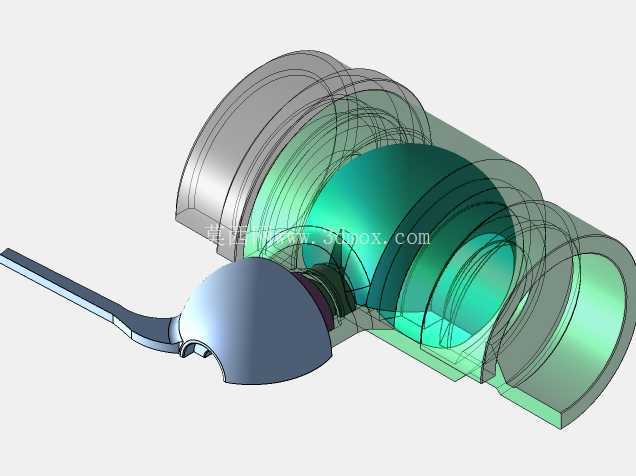

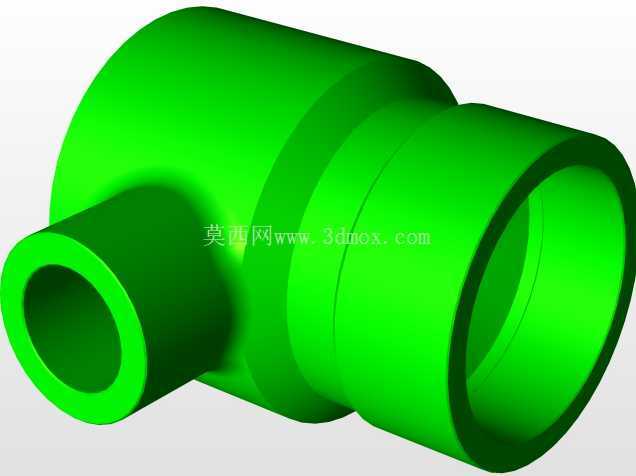

　　这款手动控制的直通式流体阀，主要面向中小通径的低压流体管路场景，常见于民用给排水、小型化工支路、实验室流体回路、设备冷却循环管路这类需要人工快速通断操作的工况，不需要配套气动或电动执行机构，完全依靠人工扳动杠杆手柄实现阀芯的转动，完成流道的导通与截断动作，适配没有自动控制需求、需要现场人工确认通断状态的安装点位。从结构设计逻辑来看，整体采用直通式流道布局，流体从阀体一端进入后沿轴向直通流出，相比角式结构流道阻力更小，压损控制更优，适合对管路压降有要求的循环回路。阀体部分做了等径通腔设计，内部没有突兀的变径台阶，减少流体紊流产生的概率，也能降低介质内杂质在阀腔内部积存的风险，适配清水、低粘度油品、低压气体等多种洁净介质的输送控制。

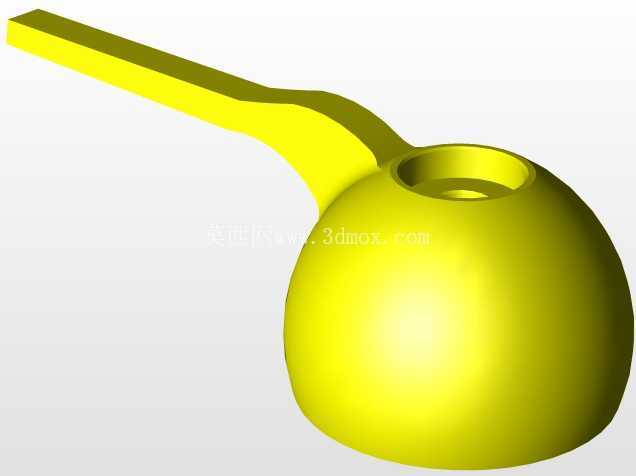

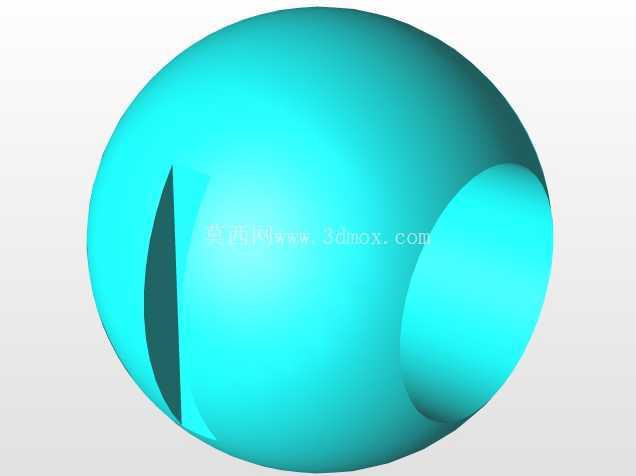

　　操作端采用外置杠杆式手柄，力臂长度经过匹配计算，操作人员不需要施加过大的扳动力就能带动阀芯完成90度回转，实现全开全关的动作，手柄的安装位置做了偏心避让，扳动全程不会和阀体本体、外接管路产生运动干涉，手柄末端做了圆弧过渡处理，没有尖锐棱角，现场操作时不会划伤操作人员。阀芯部分采用回转式密封结构，密封副配合面做了高精度贴合处理，低压工况下的内泄漏控制满足常规管路的密封要求，阀芯和阀体之间的密封件采用嵌入式安装结构，不需要额外的紧固件压合，装配时直接嵌入对应密封槽即可，后期维护更换密封件也不需要复杂的专用工具，拆开阀端压盖就能完成密封件的替换。

　　从安装边界来看，阀体两端采用标准圆柱连接接口，接口的同轴度公差控制在合理范围内，和外接管路对接时不会出现错位别劲的问题，整体外形轮廓规整，没有外凸的不规则结构，安装时需要预留的操作空间只需要满足手柄扳动的回转半径即可，不需要额外预留过大的检修空间，适合安装在管路排布相对紧凑的设备内部或者狭小的管路井道内。设计过程中针对壁厚做了等强度校核，阀体承压壁的厚度根据低压工况的耐压要求做了匹配，既不会因为壁厚过薄导致承压不足，也不会因为壁厚过大造成材料浪费、整体重量超标。阀杆和阀芯的连接采用防脱结构设计，即使在频繁扳动操作的工况下，也不会出现阀杆和阀芯脱离导致操作失效的问题，阀杆穿出阀体的位置设置了多层密封，避免介质从阀杆位置向外泄漏。

　　整个阀的结构零件数量少，没有复杂的异形曲面结构，不管是金属压铸成型还是工程塑料注塑成型都有很好的工艺性，生产过程中不需要复杂的多轴加工工序，常规的机加工设备就能完成所有金属零件的加工，装配工序简单，不需要复杂的工装夹具就能完成整阀的组装，适合批量生产降低制造成本。在实际选型使用时，需要注意该阀的通径和额定压力参数要和所在管路的工况匹配，安装时要保证流体方向和阀体标识的方向一致，虽然直通结构对流向敏感度不高，但顺着设计流向安装能进一步降低流道压损，同时延长密封件的使用寿命。日常维护时只需要定期检查阀杆位置的密封状态，如果出现外泄漏只需要更换对应密封件即可，不需要将整个阀体从管路上拆下来，维护工作量很小。
