世伟洛克压力调节器精密结构设计

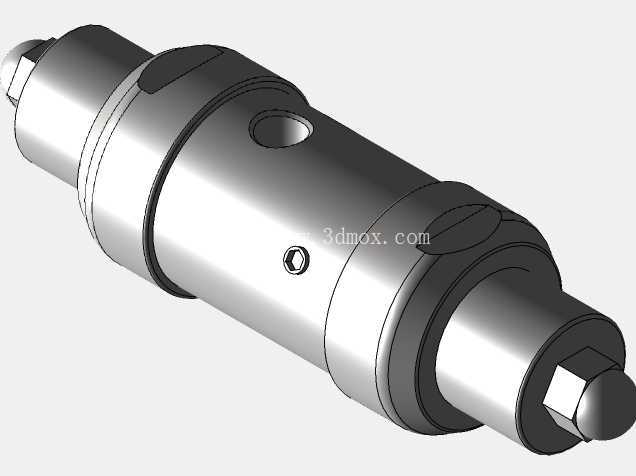

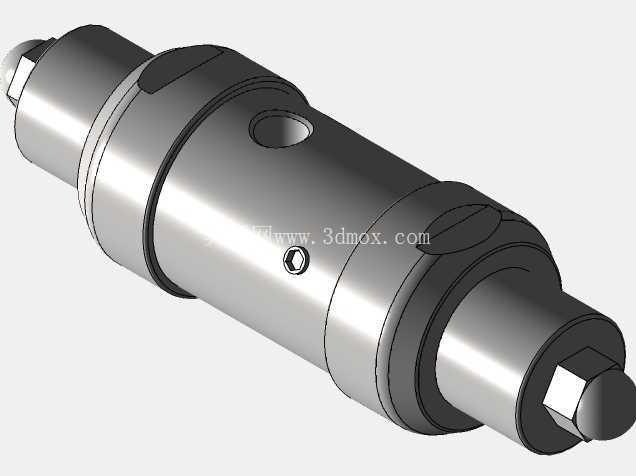

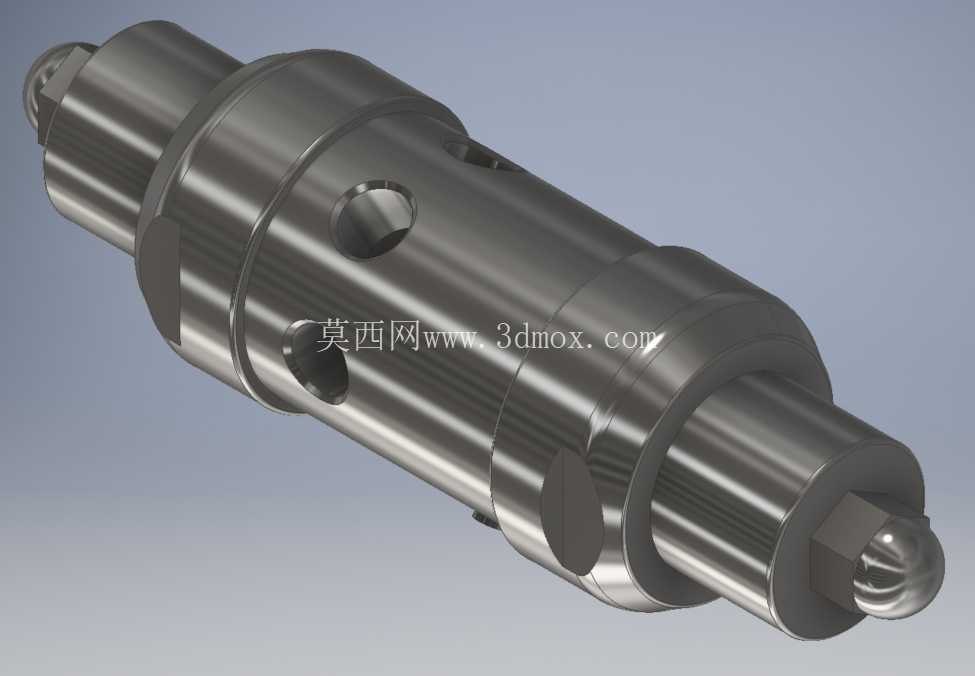

　　主体两端设置了同轴的管路连接端，端部的球面密封结构能够适配高压卡套接头的安装要求，安装时无需额外加装密封垫片，依靠金属面的挤压变形即可实现无泄漏密封，适配的管路通径覆盖实验室气路、半导体特气输送、小型液压试验台等常见场景的管路规格，安装时只需保证两端管路与调节器主体同轴，即可避免安装应力导致的壳体变形问题。主体侧壁分布的多个径向通孔，分别对应压力检测接口、溢流泄压接口以及调节机构的安装位，孔位的位置设计充分考虑了现场安装的操作空间，即使在密集排布的管路汇流排上，也能预留出足够的扳手操作空间，不会出现相邻元件干涉的问题。在流体输送管路系统的搭建与运维场景中，压力调节器是保障下游管路压力稳定、避免压力波动冲击精密仪表或终端用气设备的核心元件，这款世伟洛克压力调节器的结构设计，完全围绕高压流体工况下的稳压需求展开，从整体构型到局部细节都贴合工业现场的实际安装与使用要求。从外形结构来看，整体采用长圆柱式主体构型，主体外壳采用一体化加工的金属结构，表面做了高精度的磨削处理，既保证了耐压壳体的结构强度，也避免了流体介质在壳体内壁出现紊流滞留的问题。

　　从功能设计逻辑来看，这款调节器的内部集成了压力感应膜片、调压弹簧、阀瓣启闭组件以及溢流保护结构，当上游输入压力出现波动时，感应膜片会实时感知下游压力的变化，通过顶杆带动阀瓣调整开度，始终将下游输出压力稳定在设定区间内，避免上游压力突变导致下游仪表过压损坏。调压机构设置在主体一端的端部，采用带锁紧结构的调节螺杆，调试完成后可以通过锁紧螺母固定调节位置，避免设备运行过程中的振动导致调压参数漂移。侧壁的溢流接口可以在下游压力超出安全阈值时自动泄放多余压力，无需额外加装独立的安全阀，简化了管路系统的元件配置。

　　在实际应用场景中，这类压力调节器常被用于实验室分析仪器的气源稳压、半导体制造工艺中的特气输送控制、小型液压试验台的压力调节、医疗设备的气路压力控制等场景，不同场景下对调压精度、泄漏率、材质兼容性的要求各有差异，这款结构的主体材质选用耐蚀不锈钢，能够兼容大多数惰性气体、低压液压油以及弱腐蚀性流体的输送要求，内部密封件的安装槽采用圆角过渡设计，避免密封件在高压流体冲刷下出现切边损坏的问题，延长了元件的维护周期。从安装边界来看，整体的径向最大尺寸满足常规管路支架的安装间距要求，两端连接端的同轴度公差控制在较高精度等级，安装后不会出现管路别劲的问题，主体的重量分布均匀，即使在竖直安装的管路中也不会对连接接头产生额外的弯曲应力。设计过程中充分考虑了元件的可维护性，端盖与主体之间采用螺纹连接加密封焊的可选结构，对于要求零泄漏的特气场景可以采用密封焊结构实现永久无泄漏，对于需要定期维护的通用场景则可以采用螺纹连接结构，方便后期更换内部的膜片与密封件，降低运维成本。在三维建模过程中，这类元件的结构还原需要重点关注各个接口的尺寸公差、密封面的角度参数、内部流道的过渡圆角，因为这些参数直接决定了后续装配时的干涉检查结果，以及仿真分析时的流场、压力场计算准确性。

　　很多工程师在做管路系统三维布局时，容易忽略调节器侧壁接口的操作空间预留，导致现场安装时无法接装检测仪表或者泄压管路，这款模型完整还原了所有外接接口的位置与尺寸，能够直接用于管路系统的虚拟装配，提前排查安装干涉问题，减少现场安装的整改工作量。另外，主体表面的平面加工位是专门为扳手夹持设计的，安装时可以用普通开口扳手夹持该位置完成接头拧紧，无需使用管钳夹持主体外圆，避免破坏主体表面的光洁度，也防止夹紧力过大导致壳体变形影响内部元件的配合精度。
