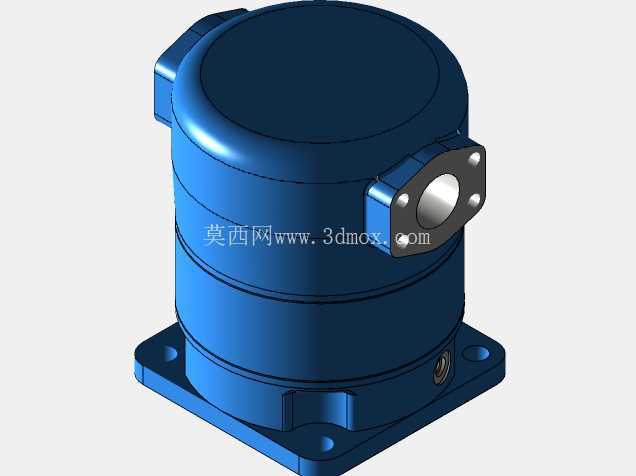

博世力士乐高扭矩叶片电机MV015结构模型

　　在重型液压驱动系统的选型与结构设计工作中，这类高扭矩叶片式动力元件的三维结构参考价值极高，很多刚接触液压系统集成的工程师容易把叶片电机和叶片泵的结构边界搞混，实际上二者的流道设计、密封布局、受力承载逻辑都有明显区别，这个MV015型号的结构模型，刚好能把这些容易混淆的设计细节直观呈现出来。从实际应用场景来看，这类高扭矩叶片电机常被用在注塑机的锁模驱动、工程机械的回转机构、船舶甲板的绞车驱动、冶金设备的辊道传动这类需要低转速大扭矩输出的工位，相比齿轮式马达，它的扭矩脉动更小，运行噪音更低，低速稳定性更优，在对传动平稳性要求较高的工况下优势明显；相比柱塞式马达，它的结构更紧凑，抗油液污染能力更强，维护成本更低，适合中等压力区间的连续作业场景。从功能特性上看，这个型号的电机采用了双作用叶片的核心结构，定子内曲面为两段大圆弧、两段小圆弧加过渡曲线的设计，转子每旋转一周，每个密封容腔完成两次吸排油动作，径向液压力可以实现完全平衡，能大幅降低轴承的径向载荷，延长核心部件的使用寿命；叶片底部设置了预压紧弹簧和压力油通道，保证电机在启动、低速运转的工况下，叶片始终能贴紧定子内壁，避免出现容积效率骤降、内部窜油的问题；侧面的进出油口采用了法兰式连接结构，接口处的密封槽尺寸符合通用液压元件的安装规范，能适配不同通径的高压液压油管，不需要额外做转接件设计。

　　从设计思路上拆解这个模型，能看到研发人员在结构紧凑性和安装便捷性上做了很多细节考量：底部的安装法兰采用方形带安装孔的结构，四个安装孔的位置度公差控制在0.1mm以内，法兰面的粗糙度要求达到Ra1.6，保证安装后电机和安装基座之间能完全贴合，避免运行过程中出现振动偏移；顶部的端盖采用螺栓圆周均布的锁紧方式，螺栓的预紧力经过严格计算，既能保证端盖和壳体之间的O型圈压缩量处于合理区间，实现可靠的静密封，又不会因为预紧力过大导致壳体变形，影响内部转子和定子的同轴度；侧面的油口法兰采用四个内六角螺栓固定，法兰和壳体之间设置了定位销，保证油道的对中精度，避免高压油液在接口处出现紊流，降低系统的压力损失。

　　关于外形尺寸与安装边界，这个模型能给结构设计人员提供非常精准的参考：底部安装法兰的边长、安装孔的中心距、安装孔的孔径都符合对应排量叶片电机的通用安装尺寸规范，在做设备布局的时候，可以直接参考这个模型的外轮廓预留安装空间，不需要额外查找纸质样本；电机主体的圆柱形外壳直径、整体高度尺寸，能帮助设计人员提前核算周边管路、阀组的布置间隙，避免出现安装干涉；输出轴的轴径、键槽尺寸、轴伸长度，能直接匹配对应的联轴器、传动齿轮等连接件，在做传动系统设计的时候可以直接调用相关尺寸参数，减少反复核对样本的工作量。很多工程师在做液压站集成设计的时候，容易忽略电机的泄油口位置，这个模型上也清晰呈现了泄油口的布局，它设置在壳体下部的侧面位置，安装的时候必须保证泄油口的位置处于壳体的最高液位以下？不对，是泄油管路必须单独接回油箱，保证电机壳体内的泄油压力不超过允许值，避免轴封处出现漏油问题，这个细节在三维模型上的直观呈现，能帮助设计人员在管路布置阶段就提前规划泄油管的走向，避免后期现场安装的时候出现管路弯折、泄油不畅的问题。

　　另外从结构细节上看，这个模型还原了叶片和转子槽之间的配合间隙设计，合理的间隙既能保证叶片在转子槽内灵活滑动，不会出现卡滞问题，又能控制内部泄漏量，保证电机的容积效率处于较高水平；定子和壳体之间采用过盈配合加定位销的固定方式，避免电机在正反转切换的时候定子出现周向转动，导致配流盘的油口错位，影响电机的正常运转；配流盘上的三角阻尼槽结构也在模型上有所体现，这个结构能在密封容腔切换高低压的时候实现压力的平稳过渡，降低液压冲击和噪音，是叶片电机设计中非常关键的细节。在设备改造、旧机替换的场景下，这个精准的三维模型能帮助技术人员提前核对安装尺寸，不需要到现场反复测量实物，就能完成连接法兰、传动部件、管路接口的提前预制，大幅缩短设备停机改造的时间；在做三维教学、液压原理演示的时候，这个模型也能帮助初学者快速理解叶片电机的内部结构组成、动力传递路径，比单纯的二维原理图更直观易懂。
