48V1000W直流无刷驱动电机结构设计

　　这款48V电压等级、额定功率1000W的无刷电机，在低速电动代步车、小型自动化输送设备、户外便携作业机具这类对供电安全性、动力密度有平衡要求的场景中适配性极强。不同于有刷电机依赖碳刷换向的结构，它采用电子换向逻辑，从根源上减少了滑动接触带来的磨损与电火花干扰，在粉尘浓度较高、需要长时间连续运行的车间辅助工位，或是对电磁干扰有基础管控要求的民用电动设备场景里，能大幅降低日常维护的频次。

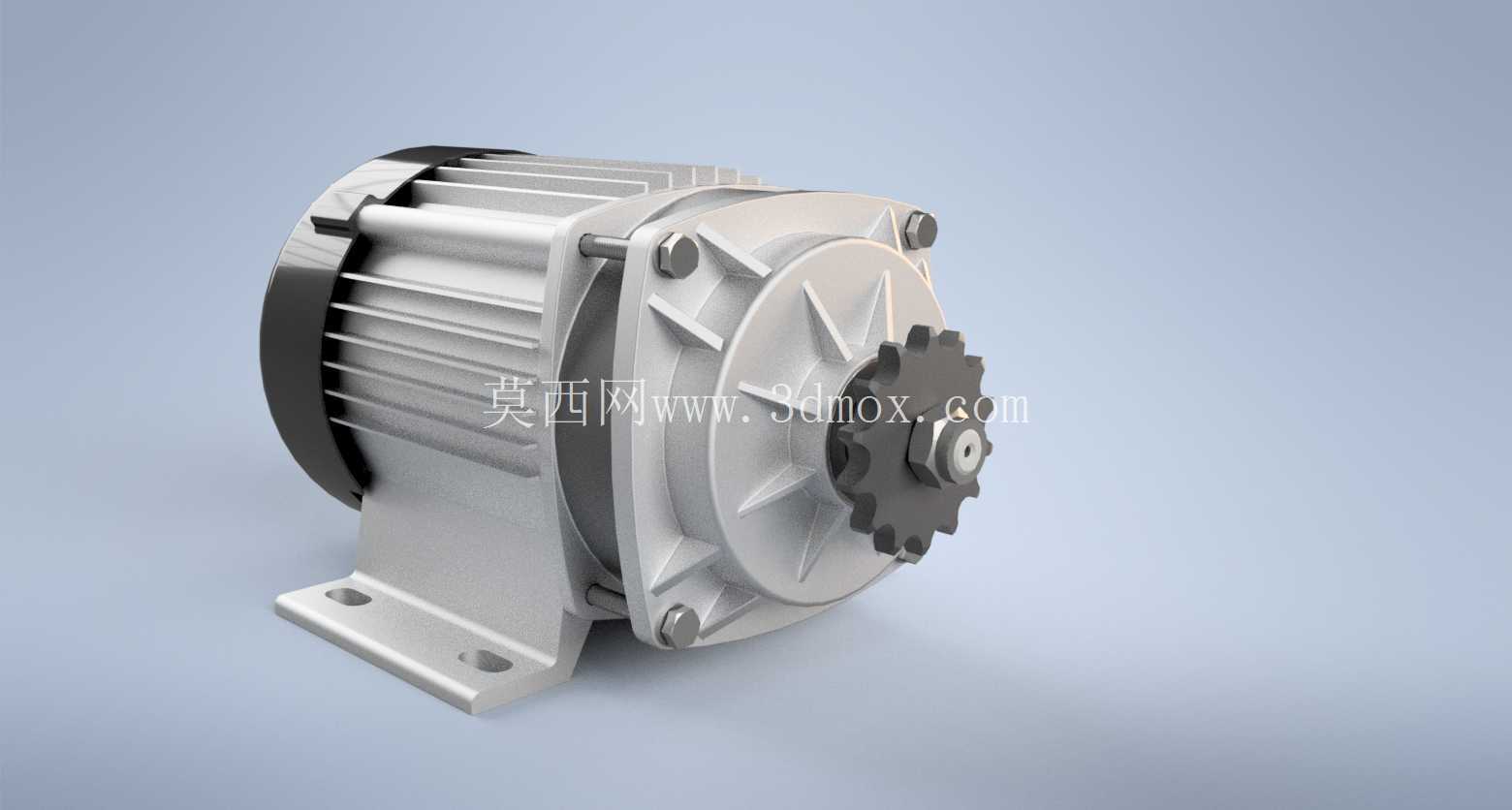

　　从结构设计逻辑来看，整机采用卧式底脚安装的布局，壳体沿轴向设置多道平行散热筋，这部分结构并非单纯的造型装饰——无刷电机在额定负载下持续运行时，定子绕组产生的热量需要通过壳体与空气的接触面快速散出，平行筋条顺着电机轴向排布，在设备随搭载主机行进或是配套风冷系统时，气流可以顺着筋条间隙顺畅流通，避免热量在壳体局部淤积导致磁钢退磁、绕组绝缘老化加速。输出端采用链轮传动接口，链轮直接固定在电机输出轴端，这种设计省去了额外加装联轴器的空间占用，在链传动适配的低速大扭矩输出场景里，比如小型电动运输车的后桥驱动、轻型输送线的主动辊驱动，能直接匹配标准节距的传动链条，减少传动链路的零件数量，也降低了装配时的同轴度调校难度。

　　安装底座与电机主壳体采用一体化压铸成型结构，底座上设置两个长圆形安装孔，这种孔型设计给现场安装留出了足够的调整余量：在装配时可以顺着孔位长度方向微调电机的轴向位置，以此张紧配套的传动链条，不需要额外加装张紧轮结构，进一步压缩整套传动机构的占用空间。从安装边界尺寸来看，整机轴向长度控制在适配小型设备安装舱的范围内，壳体最大外径兼顾了散热面积与安装空间的平衡，输出轴端的链轮齿顶圆直径小于电机前端盖的最大外径，在安装时不需要为链轮额外预留径向避让空间，底座的安装面到输出轴中心的高度尺寸，也匹配多数轻型设备的通用安装基准，在做设备改型时可以直接替换同安装尺寸的有刷电机，不需要大幅改动主机的安装支架结构。

　　电机的后端盖集成了轴承安装位与霍尔元件的固定结构，端盖与壳体通过圆周均布的内六角螺栓锁紧，连接刚度足以应对链轮传动带来的径向载荷，避免长期运行后出现端盖错位、轴承跑圈的问题。在实际选型适配时，需要注意这款电机的输出特性偏向中低速大扭矩，适合直接驱动链轮、同步带轮这类传动负载，不建议在输出端直接加装径向载荷过大的悬臂叶轮类部件，避免轴承承受超出设计阈值的径向力，缩短使用寿命。壳体表面采用喷砂氧化的处理工艺，在户外轻度潮湿、有少量扬尘的使用环境下，能起到基础的防锈耐蚀作用，不需要额外加装防护外罩。接线端设置在壳体侧面的预留位置，走线方向可以根据安装空间调整，避免与周边的传动部件、结构支架产生干涉。从三维建模的细节来看，所有安装孔位、散热筋的拔模角度、端盖的配合止口都严格遵循压铸工艺的设计规范，没有出现工艺无法实现的尖角、倒扣结构，不管是做结构受力仿真，还是后续导出工程图做生产加工，都能直接作为设计参考，不需要再做大量的工艺性修正。
