RB9串口通讯转接适配器结构设计

项目分类:通讯工具类 发布时间:2026-06-29 ID:1191369
  • RB9串口通讯转接适配器结构设计
  • RB9串口通讯转接适配器结构设计

在工业串口通讯、老旧设备数据互联的场景里,这类RB9接口的调制解调器转接件是很常见的小部件,很多做设备改造、工控机调试的工程师都接触过,它的核心作用就是完成不同串口链路之间的物理转接,让两台搭载对应接口的计算机或者工控设备能够通过RB9输入端口建立稳定的串行通讯链路,多数时候是和标准RS232端口搭配使用,解决早期通讯设备接口不匹配的互联问题。

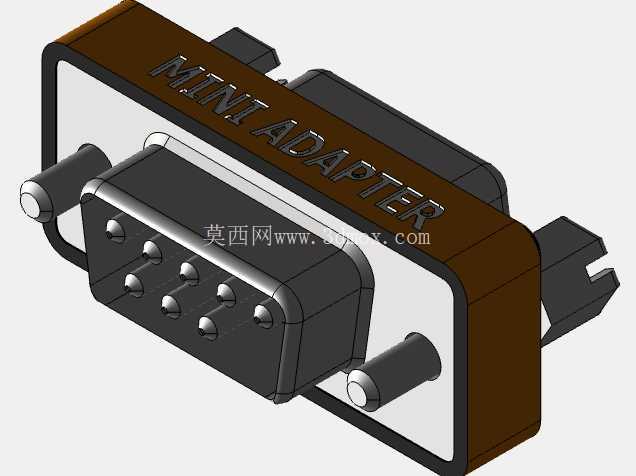

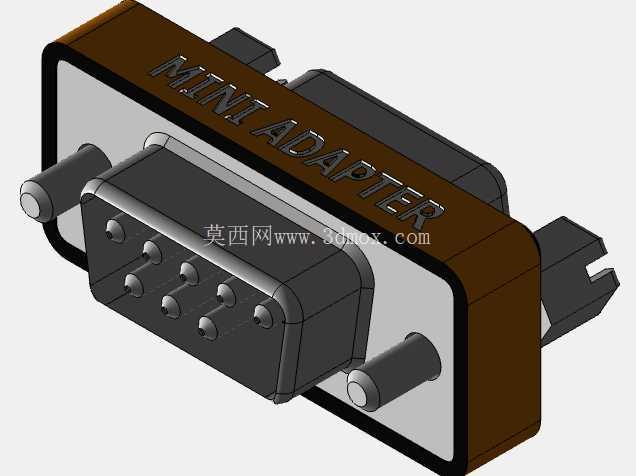

从结构设计的角度看,这个转接件的外壳采用了分体式压合结构,主体棕色部分是压铸成型的壳体框架,表面做了防滑的纹理处理,壳体上直接模压出MINI ADAPTER的标识,方便现场运维人员快速识别部件类型,不会和其他同尺寸的串口接头混淆。前端伸出的公头接口是标准9针布局,针脚的排布严格遵循串行通讯的引脚定义,每根插针的同轴度、伸出长度都做了公差约束,避免插合时出现针脚弯折、接触不良的问题,公头外围的金属屏蔽层和壳体内部的屏蔽结构连通,能够降低工业现场电磁干扰对串口信号传输的影响,减少数据丢包的概率。

壳体两侧伸出的固定柱是带内螺纹的铜嵌件结构,这是串口接头的标准安装结构,和设备端的固定螺丝配合之后,可以把转接件牢牢锁在设备端口上,避免设备震动、线缆拉扯的时候出现接头松脱的情况,固定柱的中心距完全匹配标准DB9接口的安装孔距,不需要额外做转接支架就能直接适配市面上绝大多数带RS232端口的工控设备、老式计算机、调制解调器硬件。整个转接件的外形尺寸控制得非常紧凑,壳体最宽处不超过标准串口接头的安装边界,厚度方向也做了薄型化设计,就算设备面板上的串口排布比较密集,相邻端口同时插这类转接件也不会出现空间干涉,不需要额外调整端口布局或者更换弯角接头。

内部的结构设计上,插针和内部的信号转接线路板采用压接加焊接的双重固定方式,插针根部做了台阶定位,装配的时候可以直接卡到壳体内部的定位槽里,避免装配过程中插针出现偏移,线路板和壳体之间预留了足够的绝缘间隙,不会出现引脚和壳体短路的问题。壳体的合模面做了止口结构,上下壳体压合之后缝隙均匀,既可以阻挡日常使用中的灰尘、少量溅液进入接头内部,也能提升整个壳体的结构强度,就算日常插拔的时候施加一定的侧向力,壳体也不会轻易开裂。

在实际使用场景里,这类转接件经常用在老式工业设备的通讯改造项目中,很多早期的数控机床、工控仪表、调制解调设备用的是RB9串口,而新配置的工控机或者通讯模块用的是标准RS232端口,这时候就需要这类转接件完成物理层的接口匹配,不需要重新焊接线缆、改动设备内部的通讯线路,直接插装就能完成连接,大幅降低现场改造的工作量。设计的时候也充分考虑了现场使用的耐用性要求,壳体选用的压铸材料具备足够的结构强度,同时耐温范围可以覆盖工业现场常见的-10℃到60℃的工作环境,不会因为现场温度变化出现壳体脆裂、变形的问题,插针表面做了镀镍处理,抗氧化能力强,就算长时间插在设备上不插拔,也不会出现接触电阻变大、信号传输不稳定的情况。

从建模的角度看,这个部件的建模难点主要在插针的位置度控制、壳体安装柱的同轴度保证,还有公头屏蔽层和壳体的配合间隙设计,建模的时候需要先按照串口标准确定接口的安装基准面,再依次排布插针、固定柱的位置,所有配合面都要预留合理的装配公差,比如插针和接口塑胶座的配合间隙控制在0.05mm以内,固定柱铜嵌件和壳体的注塑包胶余量控制在0.15mm左右,确保生产出来的零件可以顺利装配,同时插拔手感顺畅,不会出现过紧或者过松的问题。壳体边缘都做了小圆角过渡,没有尖锐的棱角,一方面是压铸工艺的要求,避免应力集中导致壳体开裂,另一方面也能避免安装的时候划伤操作人员的手。
