富士小型净化槽污水处理设备结构

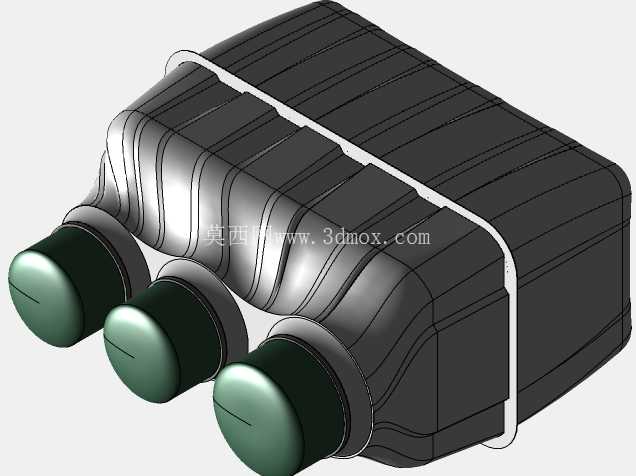

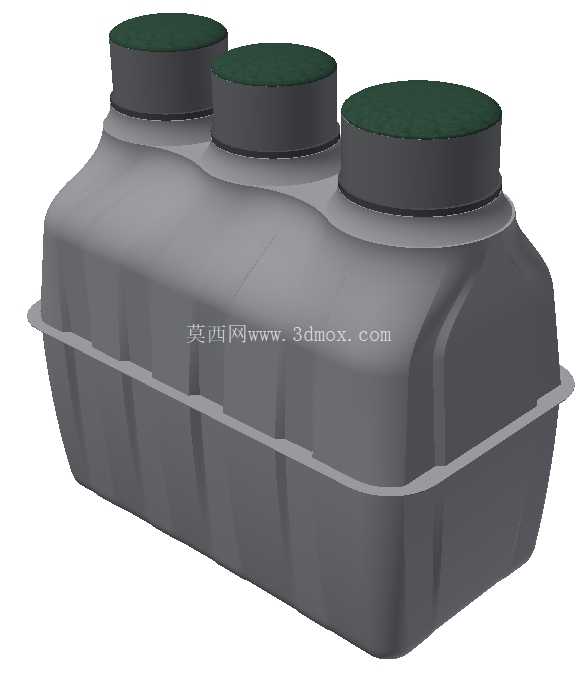

　　这款一体化三舱式污水处理净化槽，主要面向分散式排污场景的生活污水处理需求，适配单户或小型联户的民用排污、小型经营性场所的污废水预处理环节，可直接埋设于户外地下，无需额外搭建大型处理构筑物，在村镇分户排污、城郊独栋建筑、临时营地配套排污等场景中应用广泛，能够在埋地状态下完成生活污水的多级净化处理，出水可达到常规直排或回用的基础标准。设备整体采用卧式椭圆柱型罐体结构，这种外形设计充分考虑了埋地工况的受力特性，弧形外壁能够均匀分散周边土壤的侧向压力与顶部覆土的垂直载荷，避免罐体在长期埋地过程中出现受压变形、接缝渗漏的问题，罐体中部设置一圈环形加强筋，沿罐体周向整圈布置，进一步强化罐体的径向结构强度，即使在地下水位较高的区域安装，也能抵抗外部地下水的浮托压力与土壤挤压力。罐体顶部设置三个等径凸起检查口，检查口顶部配备可开启的密封盖板，三个检查口分别对应罐体内部的三个功能舱室，从进水端到出水端依次为沉淀截留舱、生物处理舱、澄清出水舱，日常运维时可通过对应检查口完成舱室清掏、填料更换、状态巡检等操作，无需大面积开挖覆土，大幅降低后期运维的工作量。检查口的高度高出罐体顶面一定距离，安装时可根据覆土厚度调整检查口的接长段，保证最终盖板顶面与地面齐平，既不影响地面正常通行，也能避免地表径流倒灌进入罐体内部。

　　罐体的进水端与出水端分别设置预留接口，接口位置与罐体内部的导流结构精准对接，进水端的导流板可让流入的污水平缓进入第一舱室，避免进水冲击扰动舱底沉积的污泥，保证沉淀截留效果；出水端设置溢流堰结构，可让经过处理的上清液平稳流出，避免带走舱内的生物填料或活性污泥。从建模细节来看，罐体外壳的壁厚做了均匀化处理，所有转角位置都采用大圆弧过渡，既避免了应力集中问题，也符合滚塑成型工艺的生产要求，这类小型净化槽多采用滚塑工艺一体成型，整体无拼接焊缝，从根源上降低了渗漏风险。

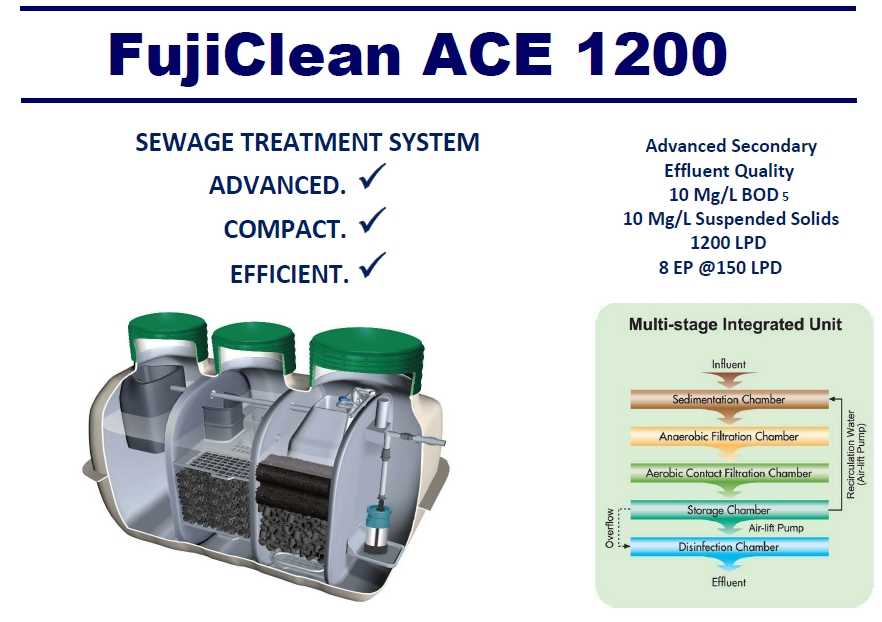

　　安装边界方面，罐体的长宽高比例经过优化，卧式布置的形式不需要过深的开挖深度，单个罐体的安装占地仅需几平方米，开挖基坑时只需在罐体周边预留半米左右的操作空间即可，基坑底部做10公分左右的素混凝土垫层找平，避免罐体局部受力不均，安装完成后回填时需在罐体周边填充细沙并分层夯实，避免大块硬物挤压罐体外壁。设备内部的三个舱室之间通过过水孔连通，过水孔的位置设置在舱室的中上部，保证污水在每个舱室内都有足够的停留时间，第一舱室主要截留污水中的大颗粒悬浮物、沉降粪便等固体污物，经过初步沉淀的污水通过过水孔进入第二舱室，舱内填充的生物填料可附着微生物膜，对污水中的有机污染物进行生物降解，经过生物处理的污水再进入第三舱室进行澄清沉降，去除水中的脱落生物膜与细小悬浮物，最终处理后的清水从出水口排出。

　　罐体顶部的三个检查口直径统一，可适配通用规格的密封盖板与运维工具，后期更换配件无需单独开模定制，降低运维配件成本。整个罐体的外形没有多余的外凸结构，运输时可平稳堆叠，减少运输过程中的磕碰损伤，吊装时可利用检查口周边的加强结构作为吊点受力位置，无需额外设置吊装耳板，简化生产工序的同时也能满足现场吊装的强度要求。在结构设计过程中，充分考虑了不同安装场景的适配性，罐体的承压能力可满足顶部1米以内覆土的载荷要求，上方可做绿化、硬化路面等不同形式的地面处理，不会影响罐体的正常使用。
