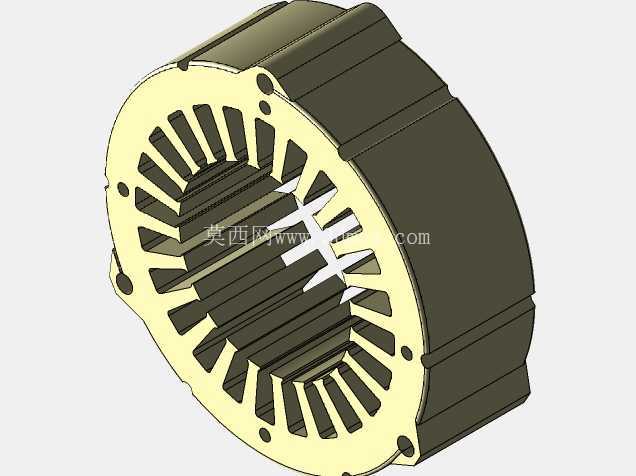

电机定子铁芯冲片叠压结构三维设计

该结构为电机核心导磁部件，是实现电能与机械能转换的关键磁路载体，在各类异步电机、永磁同步电机、伺服驱动电机中均为核心组成部分，直接决定电机的空载损耗、负载转矩输出能力、运行温升与振动噪声水平。从实际应用场景来看，该定子结构适配中小功率工业驱动电机、新能源车辆驱动电机、家电变频电机等多类场景，不同应用场景下的冲片槽型、叠压厚度、轭部尺寸会根据额定转速、额定功率、冷却方式做针对性调整，本次呈现的结构采用闭口斜槽配合均匀分布的定子齿结构，可有效降低齿槽转矩，抑制电机运行时的转矩脉动，尤其适配对低速运行平稳性要求较高的伺服驱动、精密传动场景。

从功能特性来看，该定子叠片结构采用0.35mm或0.5mm厚度的无取向硅钢片叠压而成，片间做绝缘涂层处理，可大幅降低交变磁场下的涡流损耗，相比整体实心铁芯结构，铁损可降低60%以上，有效控制电机连续运行时的铁芯温升。定子内圈均匀分布的齿槽用于嵌入漆包线绕组，槽型采用半闭口梨形槽设计，既可以保证槽满率达到75%以上的合理区间，提升绕组空间利用率，又能减小气隙磁导谐波，降低电机运行时的电磁噪声。定子外圈的定位缺口与安装孔位，用于叠压过程中的周向定位与叠装后的铁芯固定，避免电机运行过程中铁芯出现片间错位或周向转动，保证气隙均匀度控制在0.1mm以内的公差范围，防止因气隙不均导致的单边磁拉力问题，降低轴承额外负载与运行振动。

从设计思路层面，该结构在建模阶段优先保证磁路的对称性，所有定子齿的齿宽、齿高尺寸保持一致，轭部厚度根据磁密饱和点做匹配设计，确保额定工况下定子轭部磁密控制在1.4T-1.6T的合理区间，避免磁路过饱和导致的励磁电流增大、铁损急剧上升问题。斜槽角度的设计参考转子导条的斜扭角度做匹配，通常选取一个定子齿距的斜度，可有效削弱定转子齿谐波带来的附加损耗与电磁振动。叠压后的铁芯两端采用端板扣片结构固定，扣片槽沿定子外圈均匀分布，保证叠片压紧力均匀，避免长期运行后出现片间松动导致的铁芯噪声增大问题。

从安装边界与尺寸配合来看，该定子铁芯的外径尺寸需与电机机座的内孔做过渡配合，配合公差选取H7/k6，保证铁芯压装机座后无松动，同时具备良好的热传导路径，将铁芯运行产生的热量快速传导至机座散热筋。定子内孔与转子外径之间的气隙值根据电机功率等级做匹配，中小功率电机通常控制在0.2-0.5mm区间，气隙过大会导致励磁电流增大、功率因数降低，气隙过小则会增加定转子擦碰的风险，提高加工与装配精度要求。定子端面的安装孔位与端盖止口的位置度公差控制在0.05mm以内，保证端盖装配后轴承室与定子内孔的同轴度，避免转子装配后出现偏心问题。建模过程中对所有槽口、定位缺口的圆角做了细化处理，避免冲片冲压过程中出现应力集中导致的冲片开裂问题，同时槽口处的圆角设计也可避免绕组嵌线过程中划伤漆包线绝缘层，降低绕组匝间短路的风险。
