小型3V直流振动电机结构设计

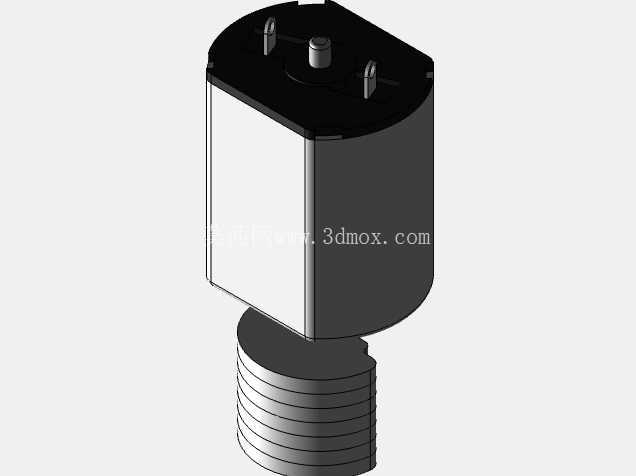

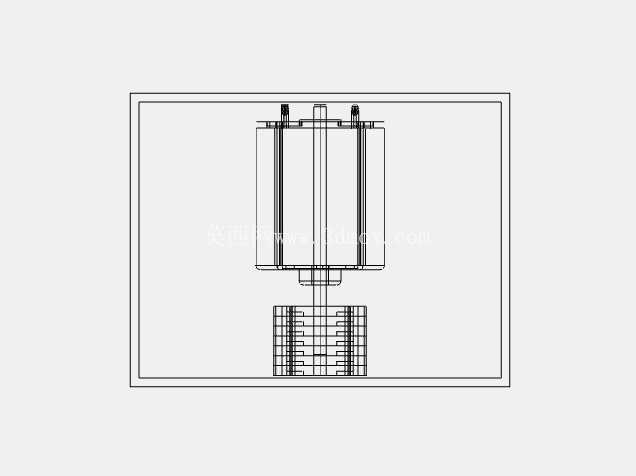

这款小型直流振动电机，核心定位是为各类需要产生可控振动力的紧凑空间场景提供动力输出，在消费电子、小型医疗护理设备、便携按摩器具、智能穿戴终端、工业微型提示装置等领域都有广泛的适配空间。从结构设计逻辑来看，整机采用方壳结合半圆柱面的主体外形，这种非完全圆柱的壳体设计并非随意为之，一方面是在有限的径向尺寸内最大化容纳定子绕组与永磁体的排布空间，提升磁能利用率，另一方面平直的侧壁可以在安装时提供定位基准面，避免传统圆柱电机在安装孔位内出现周向转动的问题，降低装配时的防转结构设计成本。

电机顶部预留的两个插片式接线端子，采用垂直于电机主体轴线的排布方式，接线端的凸起高度经过严格控制，不会超出电机顶部的最大轮廓边界，适配PCB板直插焊接的装配工艺，不需要额外转接导线，能够大幅缩减终端产品的装配工序，同时插片的厚度与间距符合小型低压接插件的通用规范，焊接后焊点的抗剪切强度可以满足常规振动工况下的连接可靠性，不会因为长期高频振动出现脱焊、虚焊的失效问题。电机下部延伸出的带环形槽的输出轴段，是偏心振动块的安装位置，环形槽的设计用于安装卡簧，对偏心块进行轴向限位，避免电机高速运转时偏心块出现轴向窜动，碰撞壳体或者端盖产生额外的异响与磨损。

从功能特性来看，这款3V额定电压的电机，启动电压低，在2.4V左右的供电条件下即可顺利启动，适配干电池、小型锂电池等便携供电场景，运转时产生的振频与振幅可以通过供电电压在一定范围内线性调节，设计人员可以根据终端产品的振动反馈需求，匹配不同重量的偏心块来调整振动力度，不需要对电机主体结构做改动。壳体的材质选型兼顾了导磁性能与结构强度，既可以作为磁路的一部分提升电机的运转效率，又可以承受装配时的压装力与日常使用中的磕碰，不会轻易出现壳体变形扫膛的问题。

在安装边界方面，整机的径向最大尺寸控制在极小的范围内，轴向总长度也适配紧凑空间的安装需求，安装时既可以通过侧壁的平直基面做胶接固定，也可以设计配套的塑胶固定座包裹电机半圆柱面进行卡装，两种安装方式都不需要在电机壳体上额外加工安装孔，不会破坏电机的内部结构与磁路完整性。设计过程中充分考虑了批量生产的工艺性，壳体采用冲压拉伸成型工艺，端盖与壳体的连接采用压合铆接的方式，不需要额外的紧固件，既提升了装配效率，又控制了整机的重量，完全符合便携类产品对零部件轻量化的要求。

在实际选型应用中，设计人员需要注意，这款电机的持续运转寿命与负载偏心块的重量、工作电压的波动范围直接相关，在额定电压下搭配标准偏心块使用时，可以满足常规消费类产品的使用寿命要求，如果需要更大的振动力度，不建议盲目加大偏心块重量，否则会导致电机轴承负载过大，提前出现磨损异响、转速下降的问题，必要时可以适当降低工作电压来平衡振动力与使用寿命的关系。另外电机的接线端子在焊接时，需要控制焊接温度与焊接时间，避免高温传导到电机内部，导致绕组的绝缘层融化或者内部永磁体退磁，影响电机的正常性能。

从结构细节来看，电机顶部的偏心块容纳腔做了圆滑的过渡处理，不会出现应力集中的问题，偏心块运转时与腔体内壁保留了足够的安全间隙，即使在运输过程中出现轻微的磕碰变形，也不会出现偏心块卡滞无法启动的问题。电机的输出轴与轴承的配合采用精密间隙配合，既保证了高速运转时的灵活性，又控制了径向窜动量，降低运转时的噪音水平，即使在安静的使用场景下，也不会产生让人不适的机械摩擦声。
