六边形拼接式3D打印防护装甲结构设计

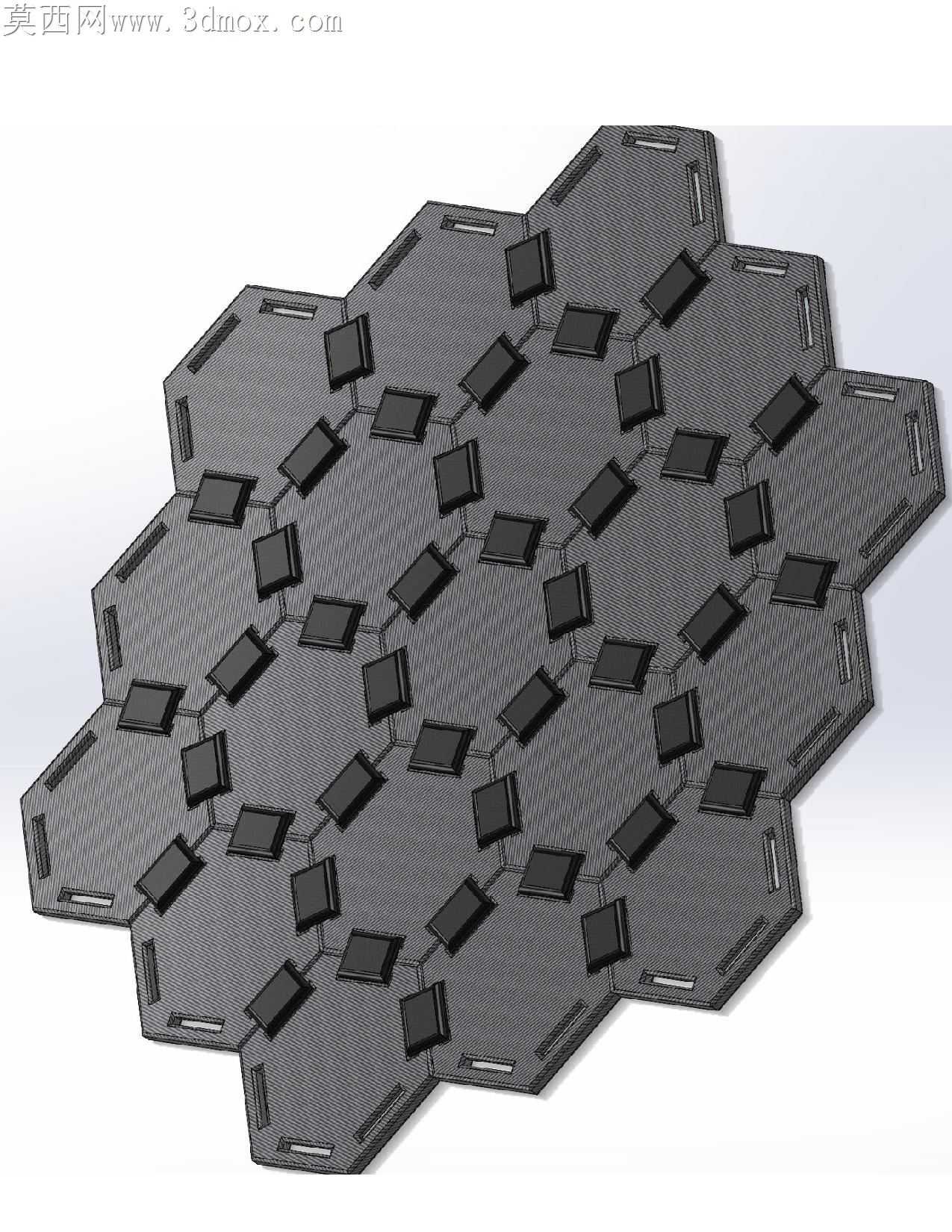

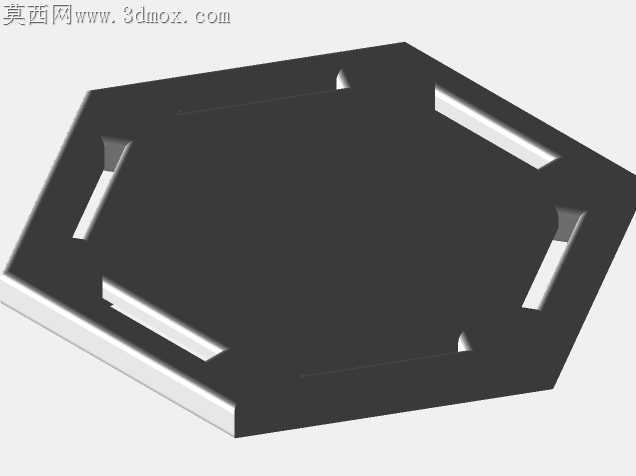

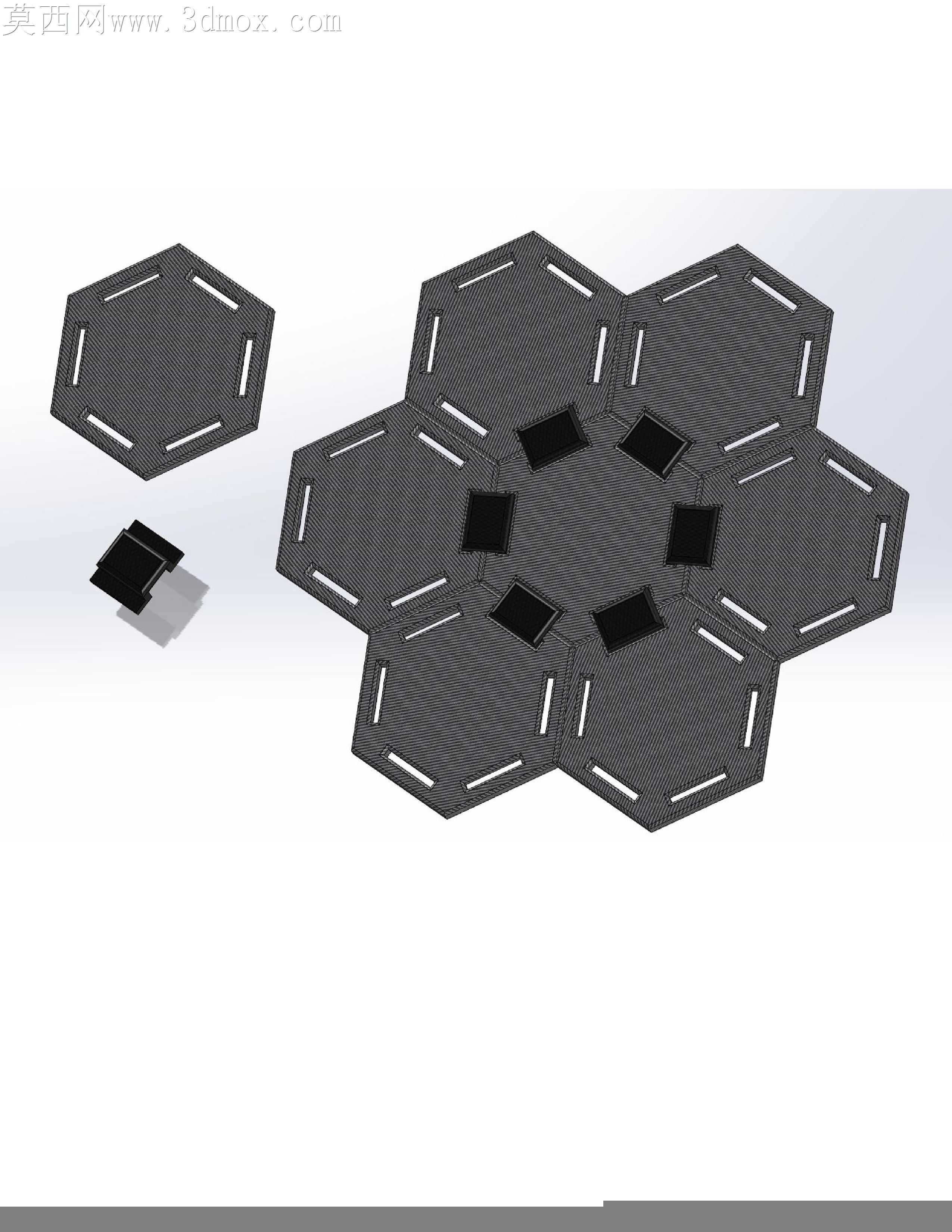

传统硬质防弹衣的甲片多为固定尺寸矩形板，曲面贴合度差，边角处应力集中易在受冲击时出现碎裂，且单块甲片破损后需整片更换，维护成本高，曲面适配不同身形时还需要额外热压定型，加工流程繁琐。这款六边形拼接防护甲片在结构上做了针对性优化，单块甲片边缘预留的拼接卡槽公差控制在0.2mm，既保证相邻甲片卡合后不会在肢体活动时出现松脱错位，又预留了足够的活动余量，拼接后可随人体躯干、肩部的自然曲面形成贴合弧度，不需要额外的热弯工序就能适配不同体型的穿着需求。甲片表面的镂空槽并非减重装饰，槽位走向顺着六边形的受力棱线分布，当弹头冲击甲片中心时，冲击力会顺着棱线向六个相邻甲片传导分散，避免单点受力过载造成的穿透风险，同时镂空结构能降低整体负重，长时间穿戴不会对肩背造成过度压迫。卡槽位置做了0.15mm的倒角处理，打印完成后不需要额外打磨去毛刺就能直接拼接，避免锐角处的应力集中导致甲片受冲击时从卡槽位置开裂。单块甲片的中心区域做了0.3mm的加厚凸起，对应人体的关键脏器位置，边缘区域厚度递减，在不增加整体重量的前提下把防护性能集中在核心区域，拼接时可以根据防护需求自由调整覆盖范围，不需要定制不同尺寸的甲片就能覆盖躯干、肩颈等不同部位。甲片背面预留的浅槽可以贴合软质凯夫拉衬层，硬甲片分散冲击力，软衬层吸收剩余动能，软硬结合的结构不会因为硬甲片的形变造成二次钝伤。拼接结构的容错率很高，单块甲片受冲击破损后，只需要拆下损坏的单片替换即可，不需要整件防弹衣报废，野外场景下也能快速完成更换维护。打印时层纹方向顺着甲片的受力方向排布，避免层间结合力不足导致受冲击时分层碎裂，不需要额外的支撑结构就能完成打印，打印完成后去除支撑的工作量极低，桌面级FDM打印机就能批量生产，不需要复杂的工业加工设备，远程部署场景下可以现场打印补充配件，不需要长途运输整套装具。甲片表面的哑光纹理处理能避免反光暴露位置，边缘的圆角处理不会勾挂衣物或者战术装备，日常穿戴和战术动作都不会有异物感。
