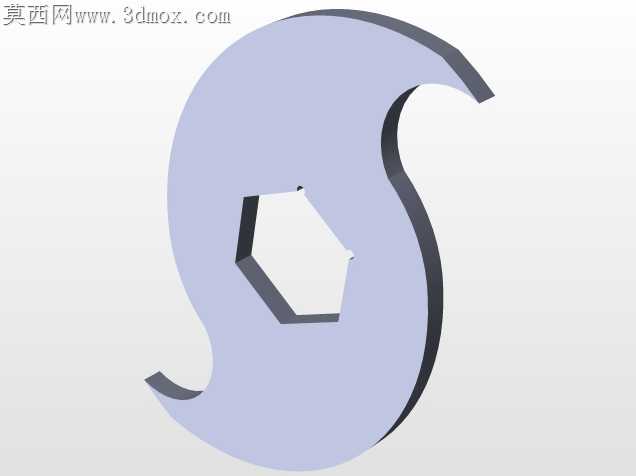

带六角定位孔S形气动调压垫片

气动回路里的调压垫片长期受交变气压冲击，普通平垫片容易出现定位偏移、密封面压溃的问题，这款S形结构的调压垫片，从加工适配的角度做了全流程的细节打磨。异形外轮廓的曲线过渡处没有留清角，所有曲率变化的位置都做了R0.2的圆角过渡，线切割加工时不会出现钼丝换向卡顿的烧蚀痕迹，后续去毛刺工序也不用针对尖角位置做额外的人工修磨，批量加工时能把单工件的后处理时间压缩近三成。中间的六角定位孔没有直接做成贯通的直孔，孔壁靠近上下端面的位置各做了0.1mm的倒角，压装时不会因为孔口的锐边刮伤定位销的镀层，也能避免压装过程中孔口崩边产生的金属碎屑掉进气动回路，造成阀口卡滞的隐患。垫片的厚度方向做了0.008mm的平面度公差控制，研磨工序时特意把S形轮廓的两个弧端作为支撑点，避开中间六角孔的悬空区域，不会因为装夹受力导致加工完的垫片出现翘曲，装到阀组里的时候密封面能完全贴合，不会出现局部气压泄漏的问题。外轮廓的S形曲线不是随意画的顺滑曲面，两个弧段的曲率差刚好匹配阀座内部的限位槽弧度，装进去之后不会因为气压波动出现周向转动，不用额外加防转销就能锁止位置，减少装配时的零件数量。边缘的厚度做了微米级的渐变处理，靠近进气侧的边缘比出气侧薄0.02mm，受压时能让密封面的压力分布更均匀，不会出现局部应力集中导致的垫片早期疲劳开裂。表面没有做多余的装饰性纹理，所有加工面的粗糙度控制在Ra1.6，既不会因为太光滑导致装配时垫片打滑移位，也不会因为粗糙度太高出现密封面的微观泄漏。针对冲压加工的落料工序，S形轮廓的缺口位置特意调整了曲率，让落料时的材料流动更顺畅，不会出现缺口处的材料撕裂，冲压出来的毛坯边缘整齐，后续精加工的余量能控制在0.1mm以内，减少材料浪费的同时也能缩短精加工的走刀时间。
