带密封结构对焊式管道连接法兰

　　在化工流体输送、市政给排水、工业蒸汽管网以及液压动力管路系统中，法兰是实现管段之间、管路与阀组、管路与动力设备可拆卸连接的核心部件，相比焊接式连接，法兰结构能够在不破坏管路母材的前提下完成管路拆装，方便后期管路检修、阀件更换以及系统扩容改造，是中高压管路系统中应用最广泛的连接形式之一。这款对焊式法兰采用成对对称设计，两个法兰盘分别与两端对接的管道采用对焊工艺连接，焊接位置位于法兰盘颈部与管道外壁的衔接处，相比平焊法兰，对焊结构的焊缝强度更高，能够承受更高的管路压力与温度波动，适配中高压、存在温度交变的管路工况。

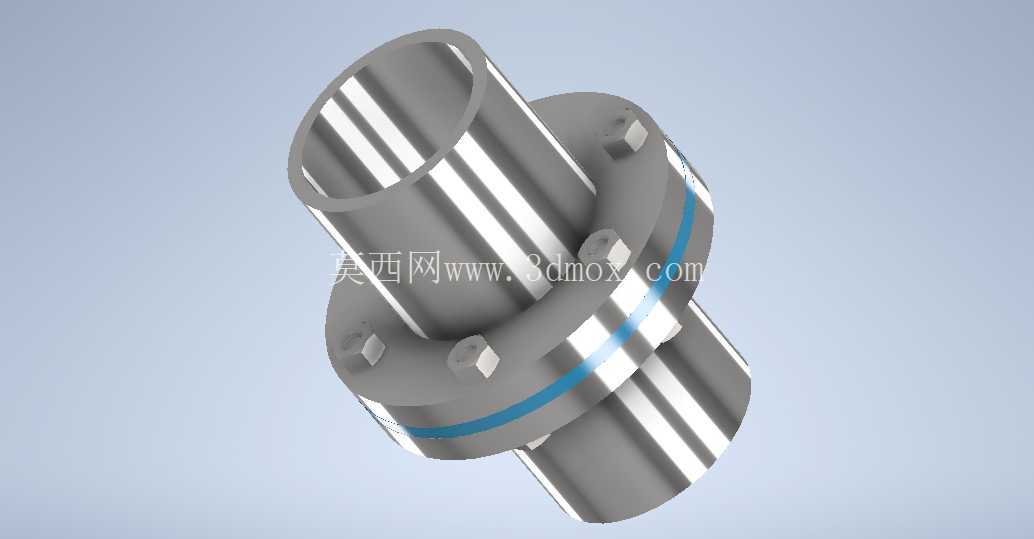

　　法兰盘的密封面位置设计有环形密封槽，可嵌入适配的密封垫片，当两侧法兰通过周向均匀布置的螺栓紧固件锁紧时，密封垫片被均匀压缩，填充密封面之间的微观间隙，阻断管路内流体的泄漏路径，图中可见的蓝色环带即为密封垫片的安装位置，该结构可根据输送介质的腐蚀性、温度、压力参数选择橡胶、石棉、金属缠绕等不同材质的垫片，适配不同工况的密封需求。从安装边界来看，法兰盘的外径尺寸根据对接管道的公称通径匹配设计，周向螺栓孔的数量、孔径与孔位分布严格遵循对应压力等级的管路连接件标准，安装时需保证两侧法兰的同轴度偏差在允许范围内，避免螺栓受力不均导致的密封失效或局部应力集中；法兰颈部采用渐变过渡的锥面结构，能够将管道运行过程中产生的轴向力、径向弯矩均匀传递到法兰盘本体，降低焊接位置的应力集中系数，减少管路振动工况下焊缝开裂的风险。

　　在三维建模过程中，这类法兰结构需要重点保证几个关键尺寸的精度：首先是对接管道的内径与法兰颈部内径的一致性，避免管路通径变化产生的局部流阻增大或介质紊流；其次是螺栓孔的位置度公差，需保证成对法兰安装时螺栓能够顺利穿入，避免强行装配带来的附加应力；另外密封面的平面度公差需要严格控制，若密封面存在翘曲或凹凸不平，即使螺栓锁紧力足够，也会出现介质泄漏的问题。实际工程应用中，这类法兰常被用于泵组进出口与管路的连接、换热设备的介质管路对接、长距离输送管线的分段连接位置，选型时需要根据管路的公称压力、工作温度、输送介质特性匹配对应的法兰材质与密封垫片材质，比如输送腐蚀性化工介质时需要采用不锈钢材质法兰搭配耐腐密封垫片，高温蒸汽管路则需要采用碳钢法兰搭配金属缠绕垫片。

　　在管路装配时，螺栓的锁紧需要遵循对角分次拧紧的工艺顺序，保证每个螺栓的预紧力均匀一致，避免单侧预紧力过大导致法兰盘变形，日常运维中也需要定期检查法兰连接位置的密封状态，及时更换老化失效的密封垫片，排查螺栓松动问题，避免管路泄漏引发的生产安全隐患。
