Flipsky无刷电机驱动电调结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191405
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计
  • Flipsky无刷电机驱动电调结构设计

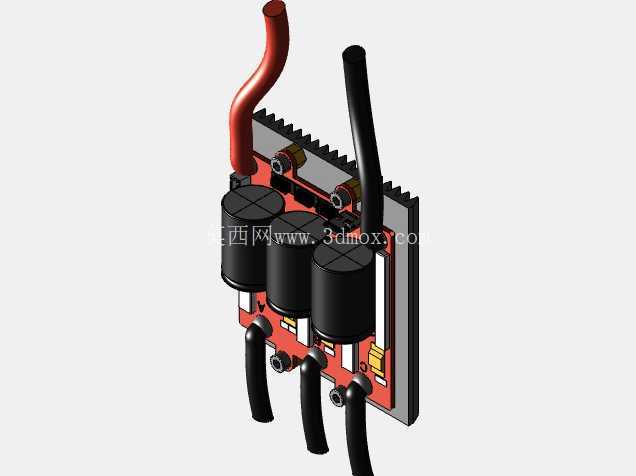

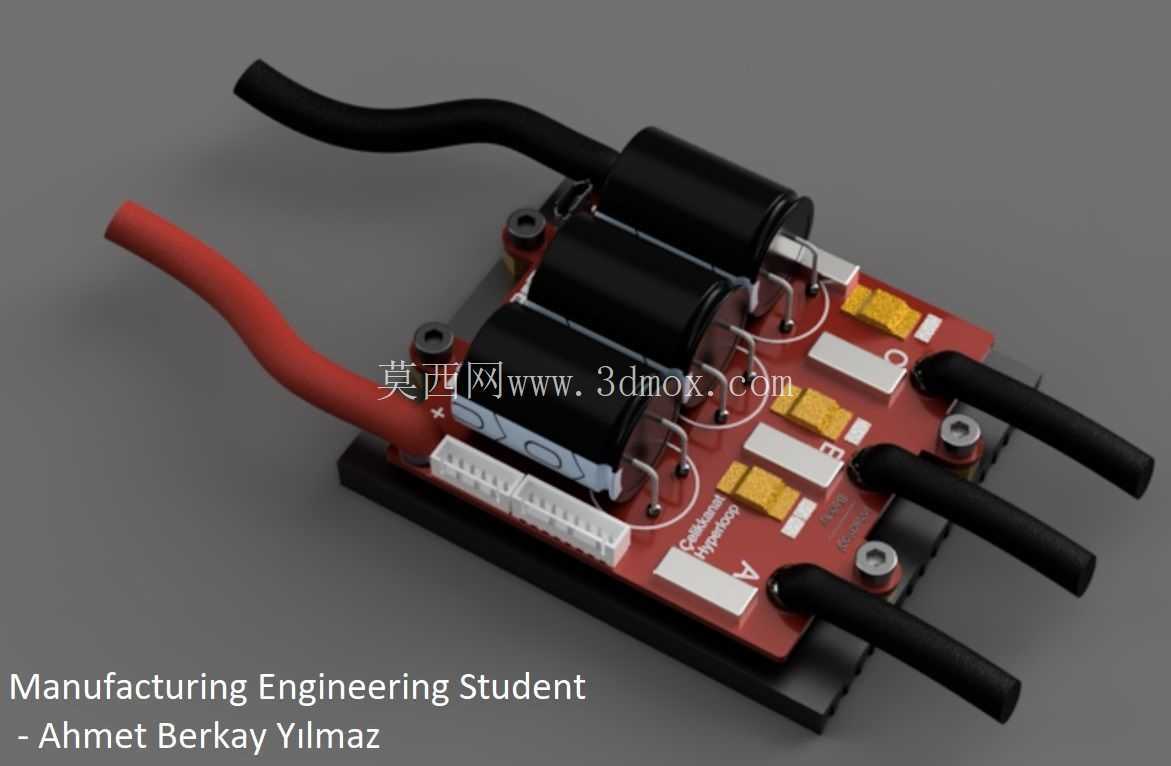

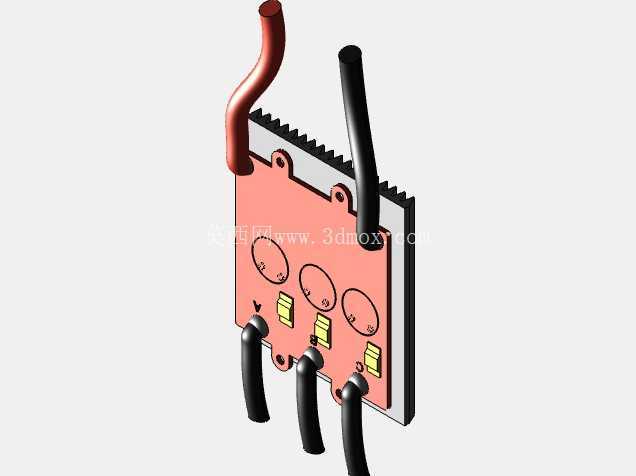

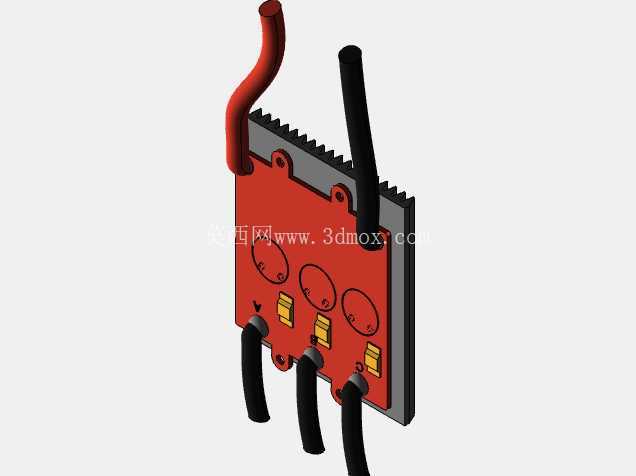

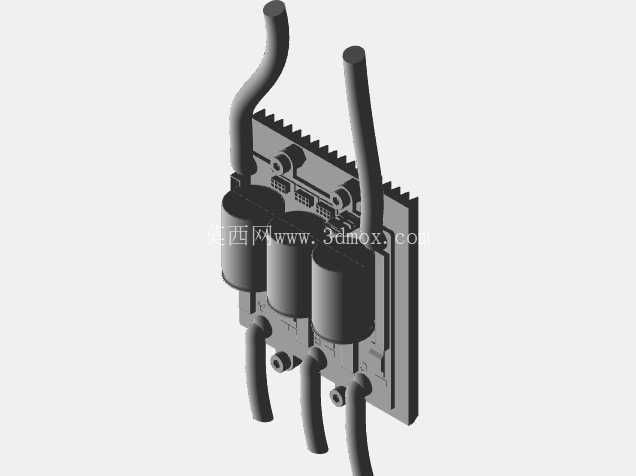

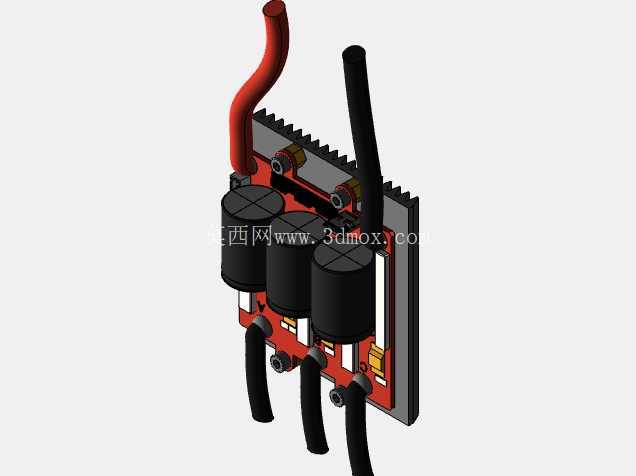

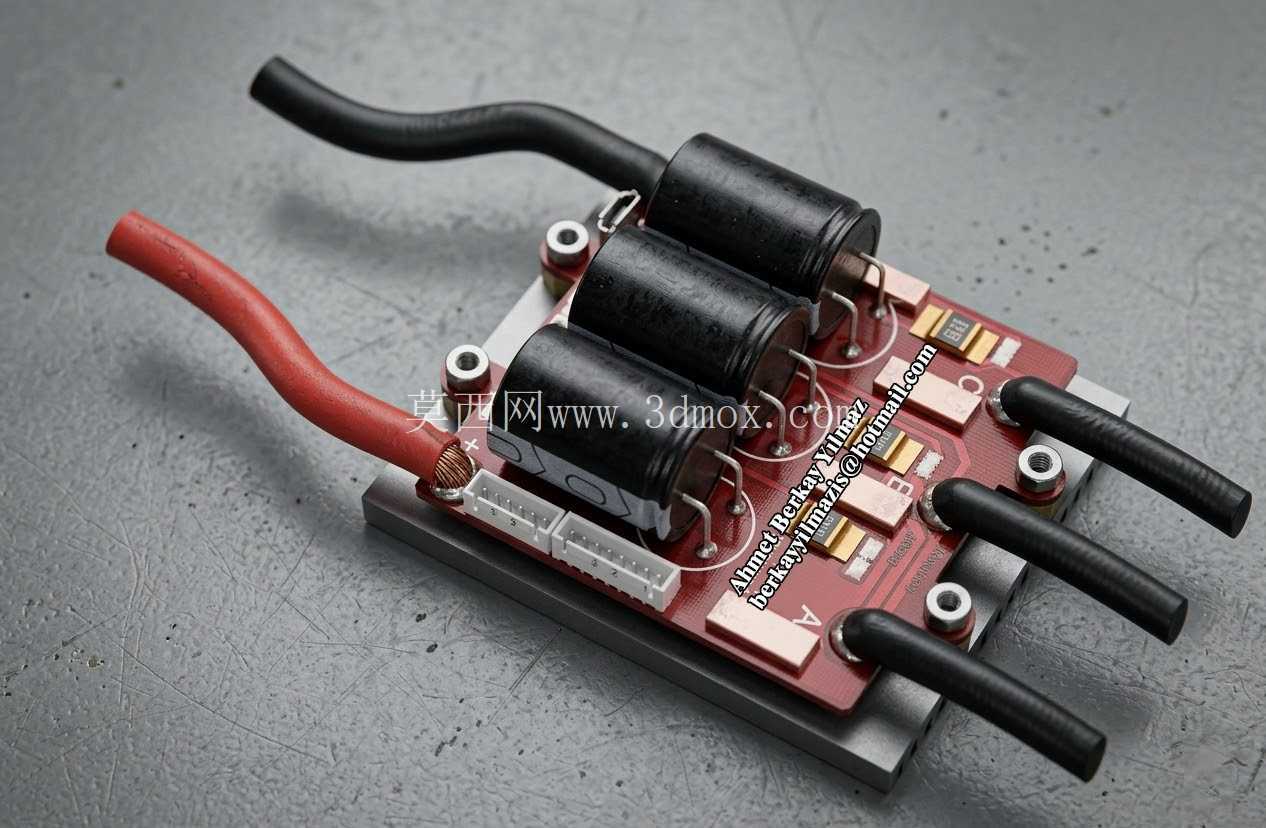

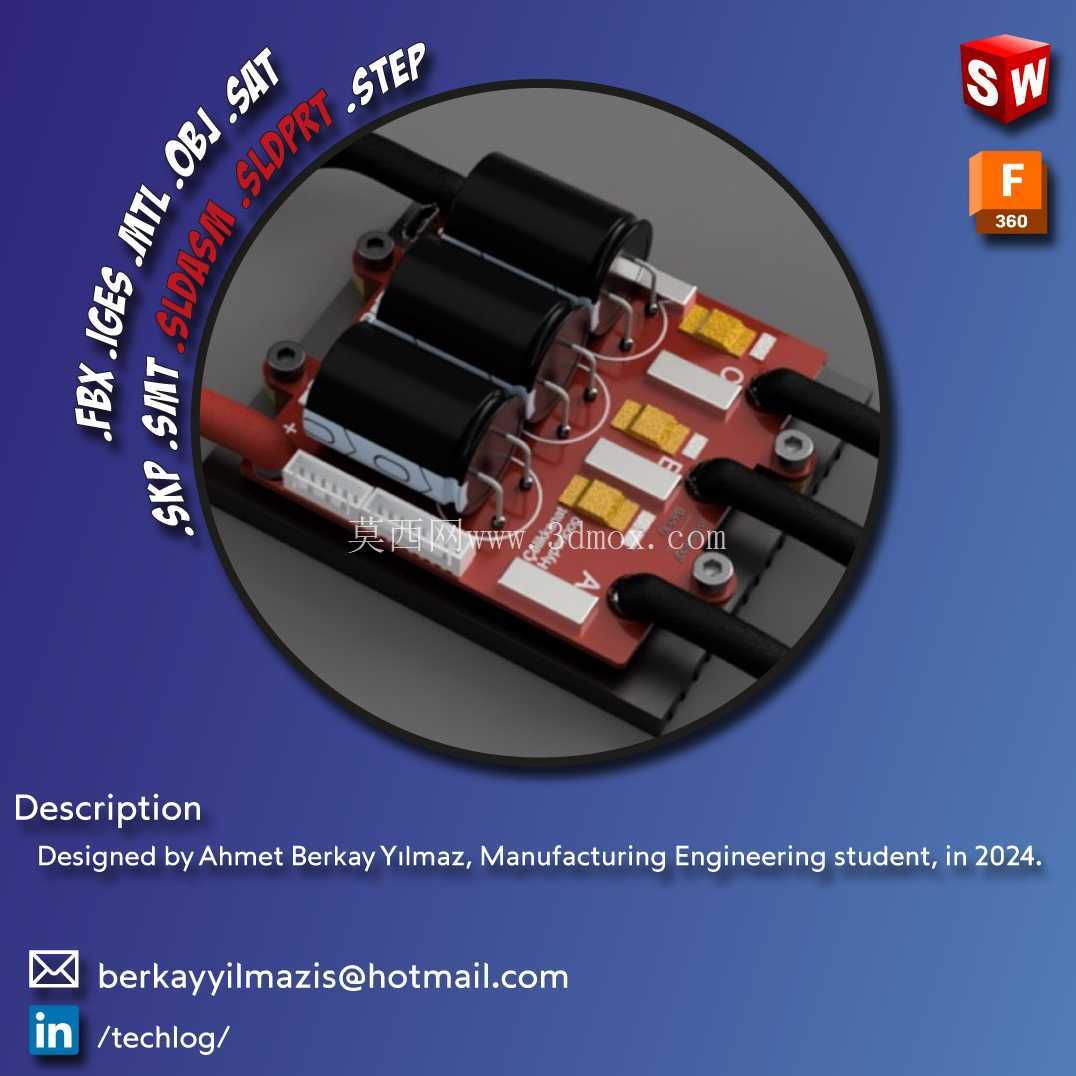

  该电调作为动力系统核心控制部件,主要适配小型电动滑板、便携电动代步工具、小型无人动力平台、桌面级动力测试台等场景的无刷电机驱动需求,承担动力输出调节、运行状态管控的核心作用,可根据操控端输入的信号实时调整输出功率,匹配不同负载工况下的电机运转需求,避免动力输出突变带来的设备运行抖动或过载损耗。从结构设计层面来看,整体采用板载集成式布局,功率元器件沿基板长边有序排布,大容量电解电容靠近功率输出端布置,可有效滤除回路纹波,降低大电流输出时的电压波动对控制信号的干扰;功率MOS管搭配独立的绝缘导热衬垫,预留了贴合散热壳体的安装平面,可根据持续输出功率的需求选配风冷或被动散热结构,适配不同持续负载的使用场景。

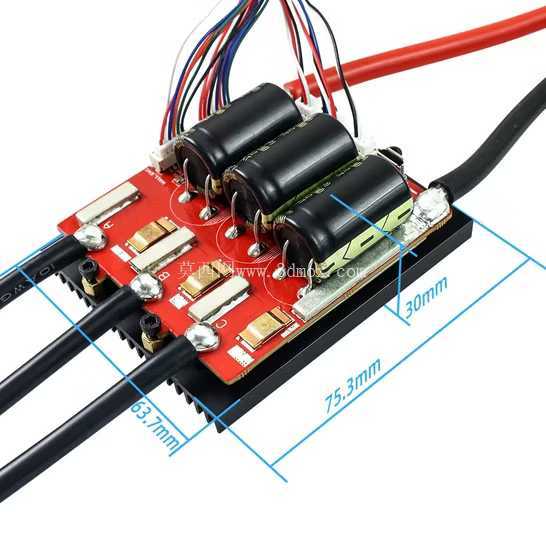

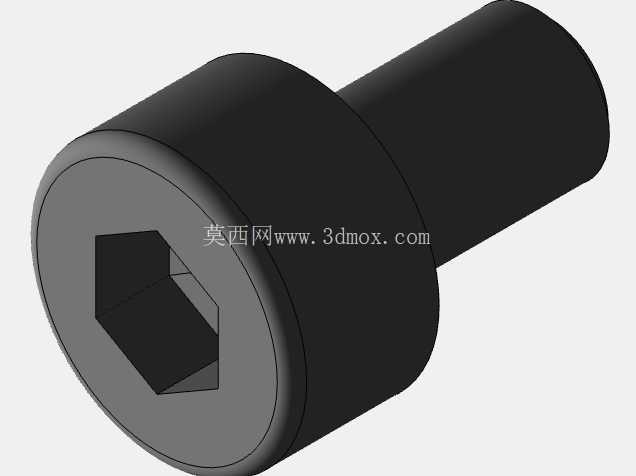

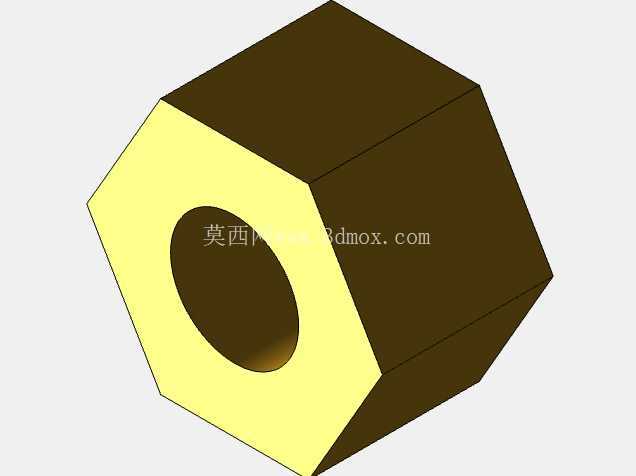

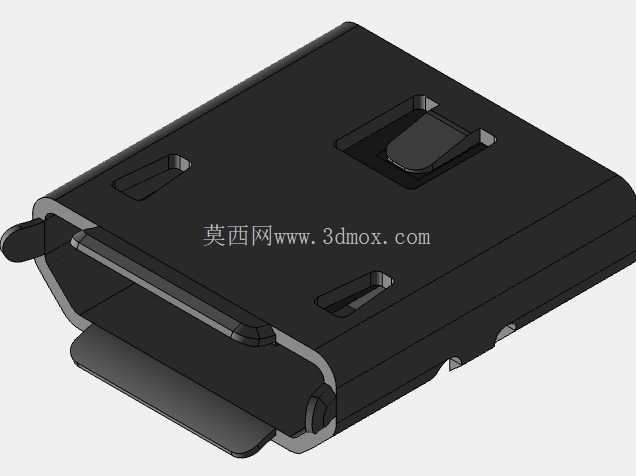

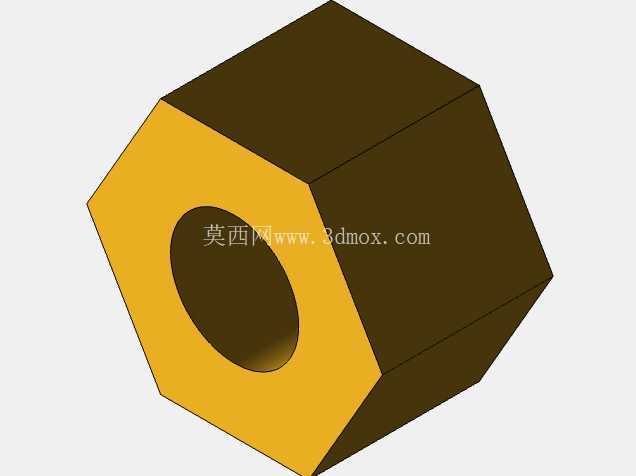

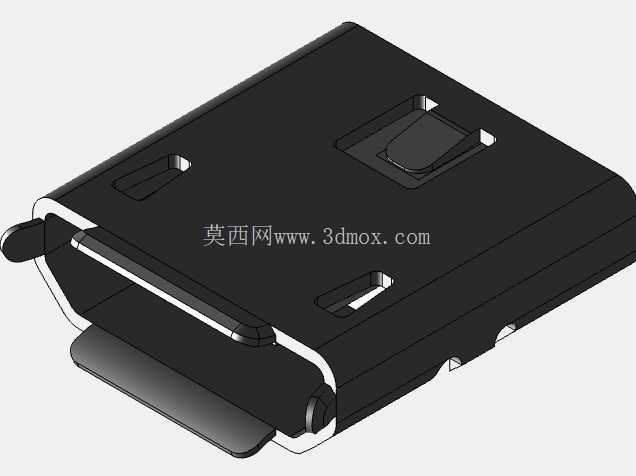

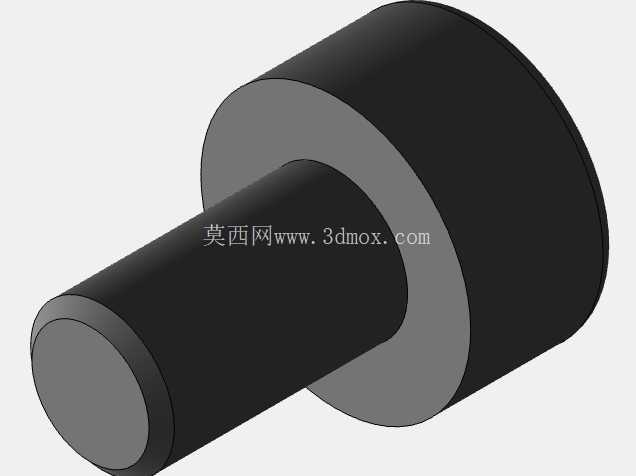

  信号输入接口与功率输出接口分置基板两端,避免强电回路与弱电信号线路的交叉干扰,接口焊盘做了加大沉铜处理,可承受大电流工况下的载流需求,降低接头发热虚接的风险。基板上预留了多组固定安装孔位,孔位间距匹配常规电调安装壳体的定位尺寸,安装孔周边做了环形露铜接地处理,既可以提升固定结构的导电连续性,也能增强螺丝锁附时的基板结构强度,避免长期震动下基板出现开裂隐患。从安装边界来看,整体结构为扁平矩形布局,厚度方向控制在较低尺寸范围内,可适配狭窄的设备内部安装空间,电容顶端与基板表面的高度差做了统一管控,所有元器件的最高突出高度保持一致,可直接贴合绝缘导热垫与散热壳体接触,无需额外做元器件避位处理。

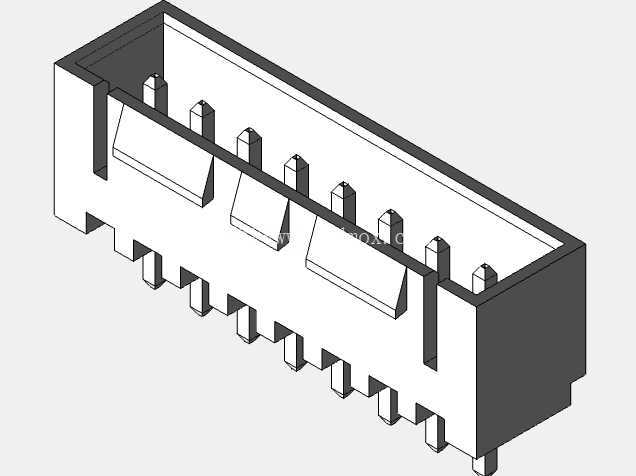

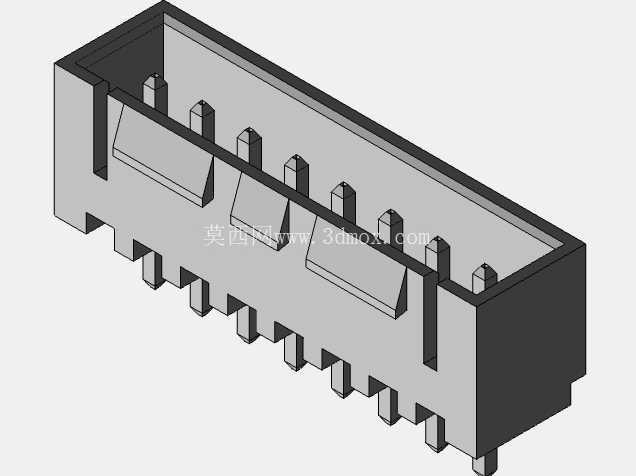

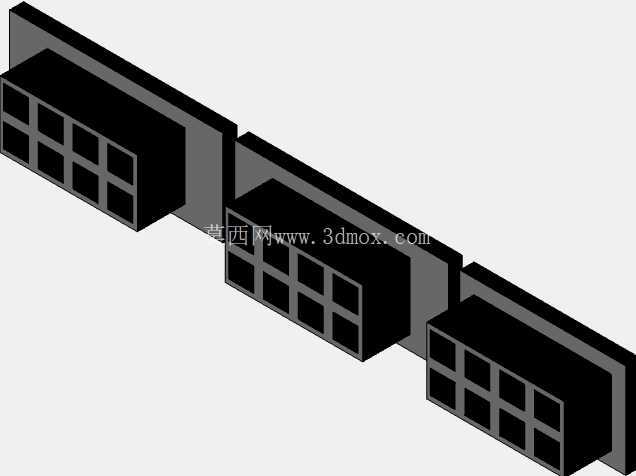

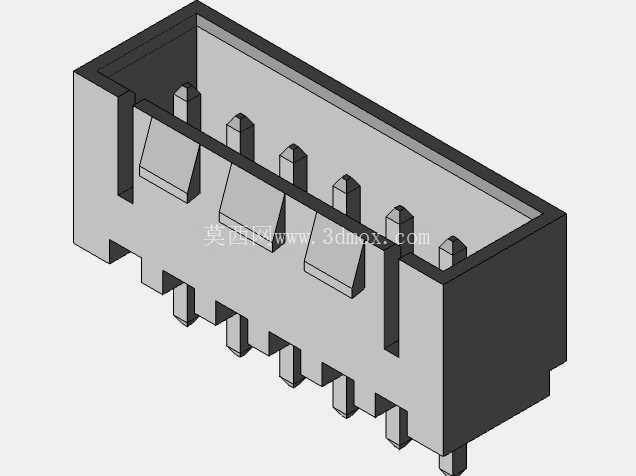

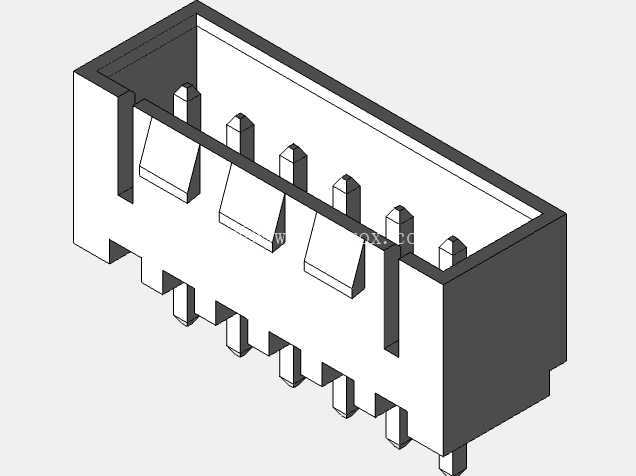

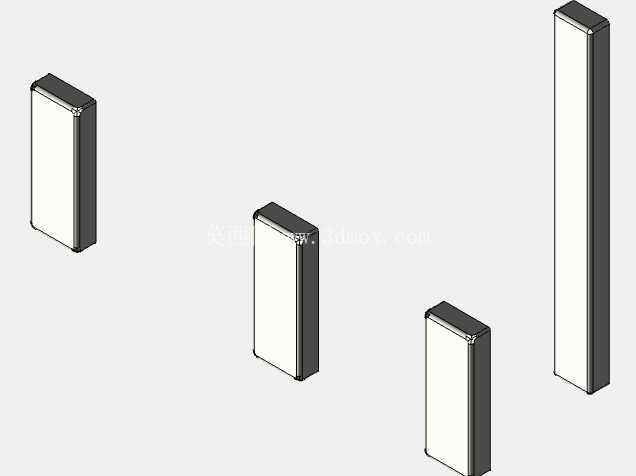

  输出端的焊线区域预留了足够的操作空间,可适配不同线径的动力线缆焊接,焊点区域做了阻焊开窗加大处理,方便焊接操作时上锡饱满,降低大电流下的焊点接触电阻。控制信号端的接插件采用标准间距排针布局,可匹配常规的接收机信号接线,也可根据需求直接飞线连接控制器,适配不同设备的接线需求。在功能特性层面,该结构设计充分考虑了大电流输出下的散热需求,功率回路的铜箔做了加厚处理,大电流走线路径尽量缩短且走直线,降低回路内阻带来的发热损耗;信号采集元器件布置在远离功率回路的区域,避免开关管高频开关产生的电磁干扰影响信号采集精度,保障转速控制的线性度与稳定性。

  基板边缘做了圆角处理,避免安装过程中锐边划伤线缆或绝缘层,所有元器件的布局都考虑了生产组装的工艺性,贴片元器件间距符合常规SMT生产的最小间距要求,插件元器件的位置预留了波峰焊操作空间,可适配规模化生产的工艺需求。针对实际使用中常见的震动工况,较重的电解电容除了焊盘固定之外,布局上靠近安装孔位区域,可借助壳体的限位结构减少电容本体在震动下的晃动,降低引脚长期受交变应力出现断裂的风险。功率管的排布均匀分散在基板一侧,避免发热集中在局部区域,让热量可以均匀分散到基板上,再通过导热垫传递到外部散热壳体,提升长时间满负载运行下的热稳定性。
