LittleFuse贴片式PPTC自恢复保险丝结构

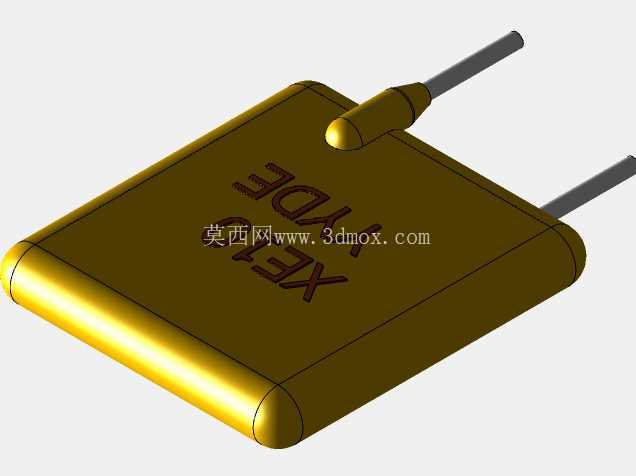

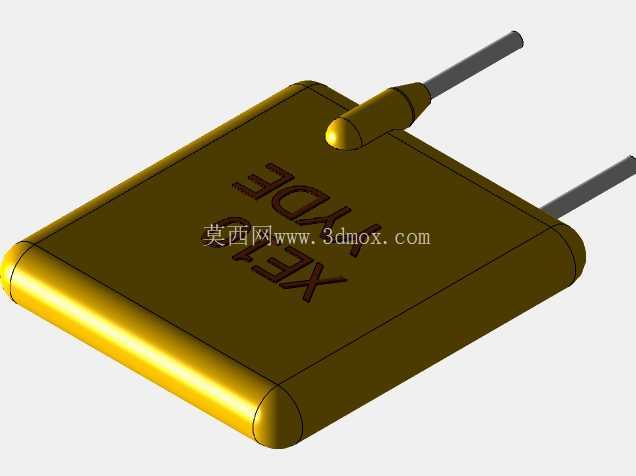

做消费类电子、工控板卡的电路保护设计时，PPTC自恢复保险丝是绕不开的选型元件，这次拆解还原的AHEF1000型号，是力特32V电压等级下额定10A保持电流的主流款，日常做板卡布局、结构干涉检查时，这类直插带引脚的封装元件，经常会因为引脚折弯角度、本体厚度估算错误，导致装配时和周边电容、散热片出现干涉，所以建模时特意把所有装配相关的尺寸边界都做了还原。

先从实际应用场景说，这款PPTC常用在12V/24V车载供电回路、工控IO端口过流保护、锂电池组输出端保护、大功率消费类电源的次级回路里，和一次性保险丝不同，它在过流触发后不需要人工更换，故障排除后温度回落就能自动恢复导通，能大幅降低售后维护的成本，尤其是在户外部署的工控设备、车载电子这类拆装难度大的场景，这种自恢复特性的优势非常明显。选型时很多工程师容易踩的坑是只看额定保持电流，忽略环境温度对电流承载能力的影响——这款元件在85℃环境下，保持电流会降到标称值的60%左右，建模时特意把本体的散热轮廓做了标注，提醒布局时不要把它贴在发热量大的功率管、水泥电阻旁边，避免高温下误触发。

设计思路上，整个模型完全按照实物的装配层级拆分：最外层是阻燃环氧封装本体，表面的标识字符做了凹陷蚀刻效果，还原实物的丝印特征，方便做BOM可视化核对时快速识别型号；两端的引脚是镀锡铜材质，和本体连接的过渡段做了圆弧包胶处理，这个细节很多通用模型会忽略，实际生产中这个包胶段是用来缓解引脚折弯应力的，要是建模时直接做成直角连接，模拟折弯装配时会出现应力集中的误判，和实际工艺不符。引脚的伸出长度、线径都按照量产规格做了1:1还原，直插引脚的中心距严格对应PCB封装的焊盘间距，做板卡装配模拟时，可以直接调用这个模型检查引脚过波峰焊的吃锡空间，以及引脚折弯后和PCB表面的高度差，避免出现本体贴板过紧导致焊接应力拉裂焊盘的问题。

外形尺寸与安装边界这块，本体的长宽厚按照实物公差做了±0.1mm的冗余标注，因为这类元件的封装是环氧模压成型，不同批次的厚度会有小幅波动，建模时把最大实体尺寸做了参考，布局时预留足够的装配间隙就不会出现干涉。引脚的折弯半径参考了IPC-A-610的工艺标准，最小折弯半径不小于引脚线径的1倍，避免折弯时铜材出现裂纹。另外要注意，这款元件是带径向引脚的封装，安装时如果是卧式贴板装配，本体和PCB之间要预留0.5mm的散热间隙，不能完全贴死，不然过流触发时产生的热量没法快速散出，会延长恢复时间，甚至影响周边元件的寿命，模型里特意把这个安装间隙做了参考面，调用时可以直接用来做干涉检查。

很多新手工程师画这类元件时，习惯直接拉个方块加两个圆柱当引脚，忽略了很多和生产、装配相关的细节，比如本体两端的圆弧倒角，这个倒角是模压脱模时必须的工艺特征，要是做成直角，不仅不符合实际加工工艺，做装配模拟时还会误判和相邻元件的间隙；还有引脚和本体连接部位的凸台，这个是封装时的注胶口残留特征，虽然尺寸不大，但在高密度布局的板卡里，这0.3mm的凸台可能就会和旁边的贴片电容产生干涉，这些细节都在建模时做了还原。另外，模型的本体材质做了半透明的阻燃塑料质感区分，引脚做了镀锡金属的质感，在做整机装配的可视化渲染时，能快速和周边的电阻、电容等元件区分开，方便做方案评审时的结构展示。

从电路功能的角度说，这款PPTC的动作原理是过流时内部的聚合物基体受热膨胀，切断导电通路，故障排除后温度下降，聚合物重新结晶收缩，导电通路恢复，建模时虽然不需要还原内部的导电粒子结构，但把外部的所有和装配、选型相关的特征做全，就能满足结构设计、板卡布局、装配模拟的全部需求。比如在做车载USB端口的保护电路设计时，调用这个模型可以直接检查它和USB接口外壳的间隙，和周边ESD保护元件的距离，以及引脚走线的空间，不需要再反复核对规格书调整尺寸，能节省不少建模时间。还有在做锂电池保护板的设计时，这款10A的PPTC刚好匹配3串锂电池的输出过流保护需求，模型的安装尺寸可以直接匹配保护板的焊盘布局，模拟焊接后的整体高度，确保电池组装入外壳时不会因为元件超高出现顶壳的问题。
