保时捷运动款多辐式铝合金轮毂结构设计

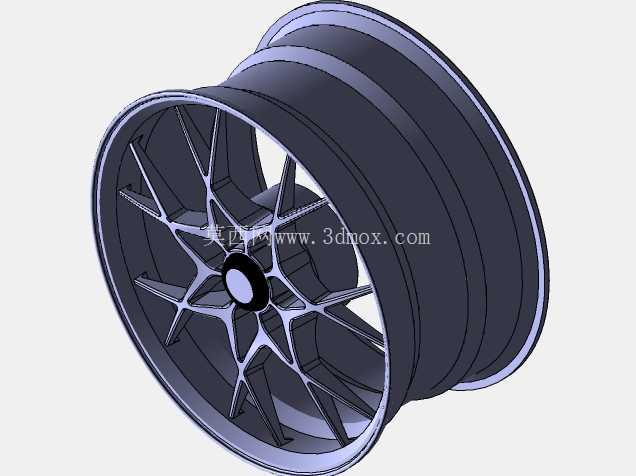

　　这款轮毂的三维结构设计，首先要匹配保时捷车型的轴头安装规格，中心孔的定位公差严格控制在H7级，确保与轮毂轴头的过盈配合精度，避免高速行驶时出现轮端抖动问题。轮辐采用分叉式多辐结构，并非单纯追求外观运动感，每一根辐条的截面都做了变厚度处理，靠近轮心的位置厚度更大，向轮辋延伸的过程中逐步收窄，在保证整体抗扭、抗弯强度的前提下，尽可能降低簧下质量，这对于提升悬架响应速度、改善轮胎抓地表现有直接作用。轮辋部分采用深槽式结构设计，胎圈座的角度严格遵循乘用车轮胎的装配标准，倾斜角度控制在5度±15分，同时在轮缘位置做了凸起的安全凸峰，防止轮胎在低胎压工况下发生脱圈风险，适配常规的低压真空胎安装需求。

　　从实际应用场景来看，这类轮毂主要面向乘用跑车的行走系统，既要满足日常城市道路行驶的强度要求，也要能承受赛道激烈驾驶时的侧向载荷，在过弯时轮辐承受的侧向力会通过中心安装面传递到转向节，因此在辐条与轮心安装盘的连接位置，都做了圆弧过渡处理，避免应力集中导致的疲劳开裂问题。设计过程中，轮辋的宽度、偏距参数都严格对应车型的轮拱空间边界，偏距的取值要保证轮胎安装后不会超出轮拱外沿，同时不会在转向极限位置与悬架摆臂、减震器发生运动干涉，气门嘴的安装位置特意选在两根辐条之间的空隙处，方便后期充气操作，也避免平衡块粘贴时与辐条产生位置冲突。

　　轮心的安装孔分布采用PCD节圆直径的标准规格，每个螺栓孔的周围都做了局部加厚的凸台结构，分散螺栓紧固时的压应力，防止长期使用后安装面出现压溃变形。轮辐表面的镂空结构除了减重作用，还能为刹车系统提供足够的通风空间，车辆制动时刹车卡钳与刹车盘产生的热量，可以通过辐条之间的空隙快速散出，降低刹车系统的热衰减概率。在结构校核层面，需要分别模拟垂直冲击、侧向过弯、紧急制动三种典型工况下的应力分布，确保最大应力值低于铝合金材料的屈服强度，同时通过模态分析避开悬架系统的固有频率，防止行驶过程中产生共振异响。轮辋的轮缘位置做了加厚处理，应对上路肩时的冲击载荷，避免轻微磕碰就导致轮辋变形失圆。

　　整个轮毂的壁厚设计遵循等强度原则，非承载区域的壁厚适当减薄，承载关键区域做加强处理，在重量和强度之间找到最优平衡点，既不会因为过度减重导致结构强度不足，也不会因为用料冗余增加不必要的簧下质量。安装面的平面度要求控制在0.05mm以内，保证轮毂与轴头安装后完全贴合，避免高速转动时出现端面跳动，影响行驶平顺性。
