老式车载复古立体声收音头结构

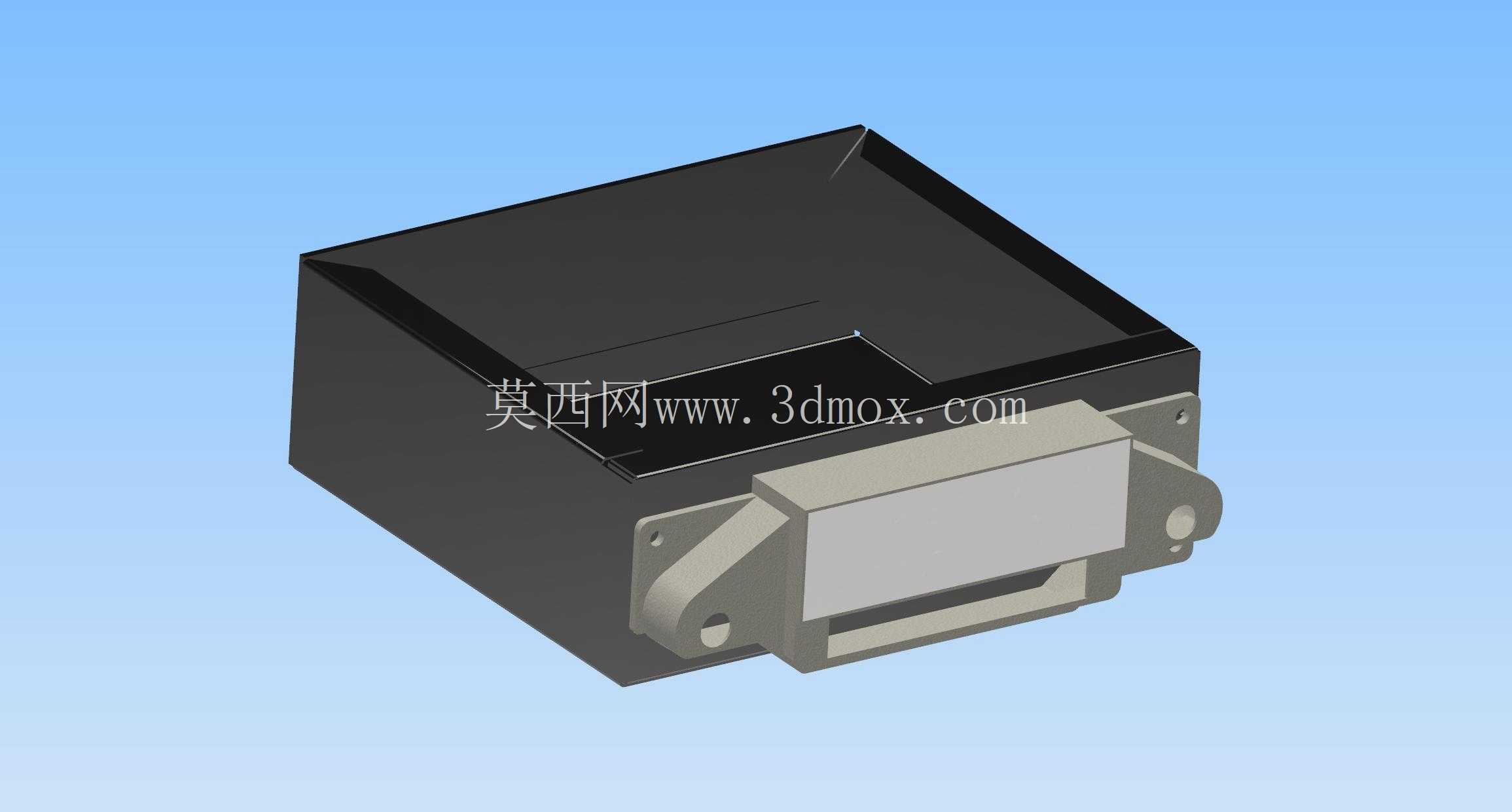

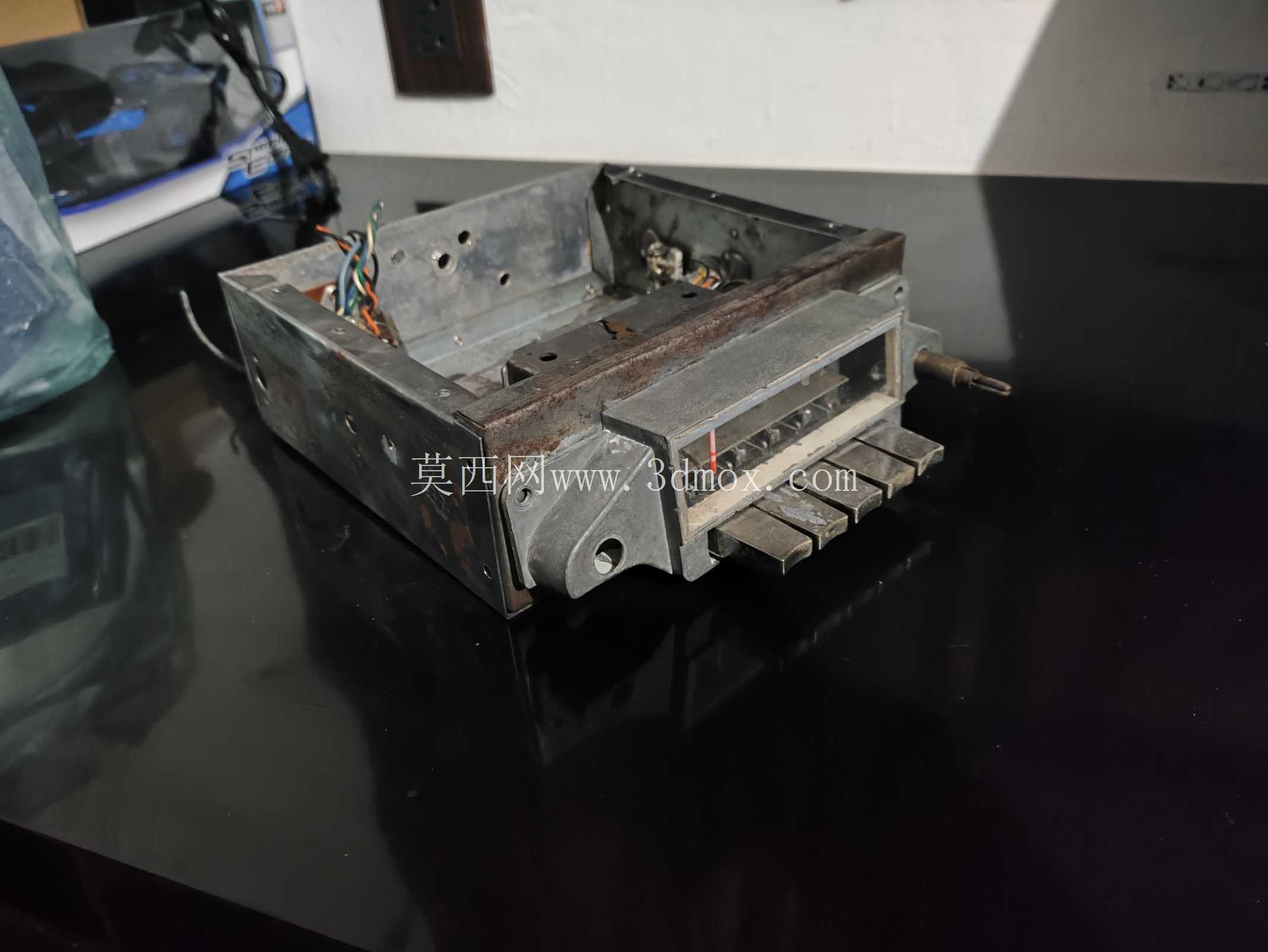

　　这套车载立体声收音装置的结构设计，完全贴合上世纪中后期乘用车辆中控台的安装逻辑，主体采用压铸成型的金属壳体作为承载基础，壳体壁厚控制在1.8mm-2.2mm区间，既能够抵御车辆行驶过程中持续产生的振动冲击，也能为内部的收音调谐模块、功率放大电路板提供稳定的电磁屏蔽防护，避免车载点火系统、发电机产生的电磁杂波干扰音频信号接收质量。从安装边界来看，装置整体采用标准单锭车载设备的安装尺寸规范，主体壳体的宽度、高度匹配当时主流车型中控台的预留安装槽位，前端伸出的面板部分带有对称分布的安装固定耳，固定耳上预留的M4安装孔位可以直接通过自攻螺丝与中控台内部的安装支架锁附固定，不需要额外制作转接支架，适配当时多数美系乘用车辆的中控台安装空间。

　　前端面板的设计充分考虑了车载使用场景的操作便利性，面板突出壳体前端12mm，边缘做了R3的圆角过渡，避免乘员磕碰受伤，面板区域预留了调谐旋钮、功能切换拨杆、音量调节旋钮的安装位，所有操作部件的操作力设置在1.5N-3N区间，即使在车辆行驶颠簸状态下，驾驶员也可以通过盲操作完成功能切换与音量调整，不需要分散过多驾驶注意力。从功能特性来看，这套装置在设计之初就兼顾了收音灵敏度与车载环境的耐用性，壳体内部预留的电路板安装柱高度统一为6mm，让电路板与壳体底部之间留出足够的走线空间，同时可以在壳体与电路板之间垫入绝缘减震胶垫，进一步过滤行驶振动对电路板焊点的冲击，避免长期使用后出现焊点松脱、元件虚接的故障。

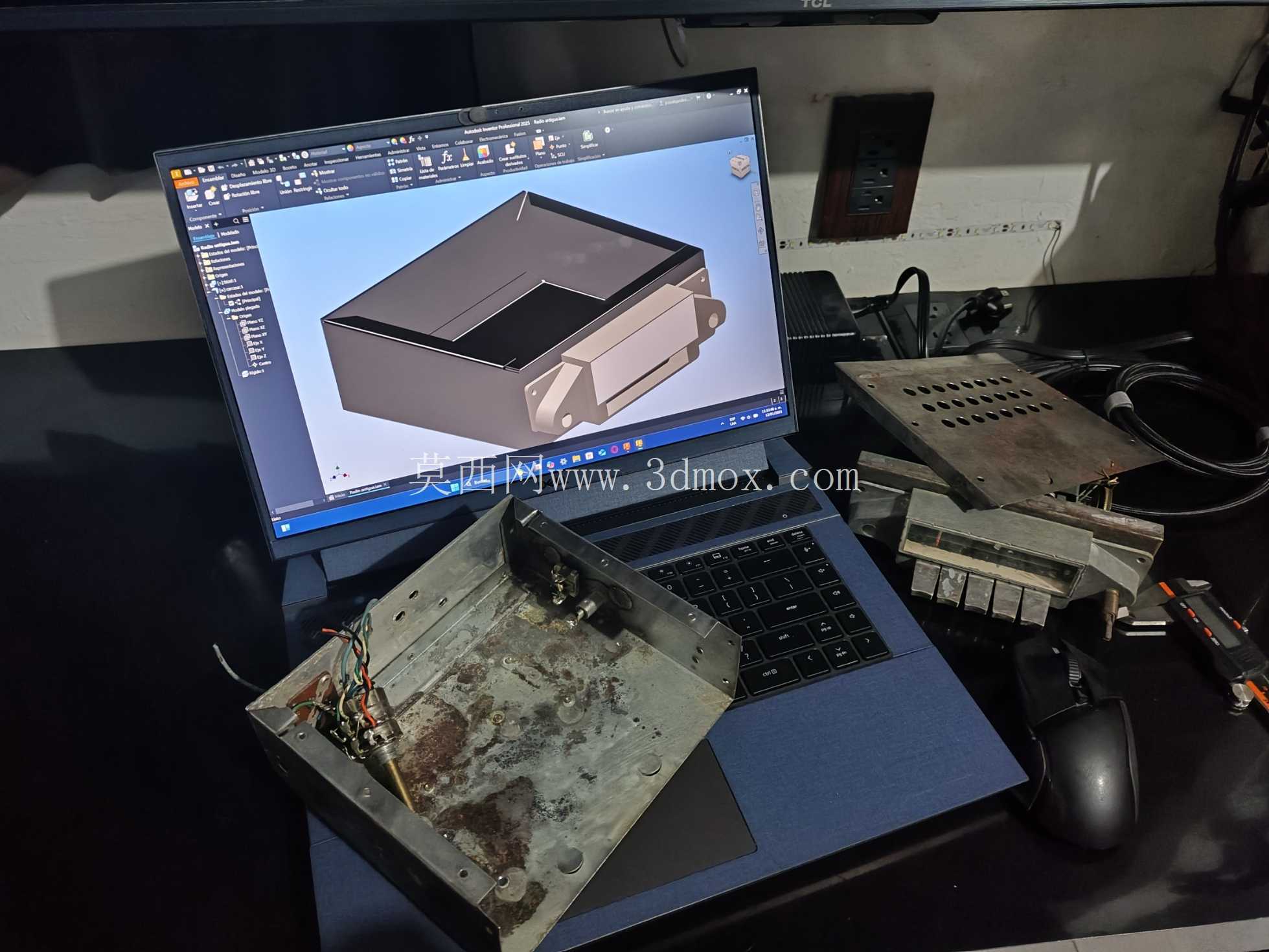

　　壳体侧面预留的接线槽位做了翻边钝化处理，避免穿线时锋利的金属边缘割破线材绝缘层，接线区域的空间足够容纳电源接线、扬声器输出接线、天线接线的端子排布，不同功能的接线位之间设置了2mm高的隔离筋，避免接线错乱导致的短路故障。在老车修复的应用场景中，这类原装结构的收音装置是还原车辆内饰原始状态的核心部件，很多修复项目会在保留原有壳体结构、外观造型的基础上，将内部的老旧电路替换为支持蓝牙连接、数字收音的现代模块，这就要求三维结构设计阶段精准还原壳体的所有安装尺寸、固定点位、面板开孔位置，确保改装后的内部模块可以完美适配原有壳体，不需要对外壳做破坏性的切削打磨，保留外观的复古质感。

　　壳体顶部设计的内凹走线槽，是为了收纳天线的馈线，让馈线可以沿着壳体顶部规整排布，不会在安装时与中控台内部的其他线束、空调风道产生干涉，壳体背部的散热槽采用窄缝式设计，缝隙宽度控制在1.5mm，既可以满足内部功率模块工作时的散热需求，也能避免车辆行驶时带入的灰尘、杂物直接进入壳体内部堆积在电路板上，降低电路故障的概率。从压铸工艺的实现角度来看，壳体的所有转角位置都做了符合压铸生产要求的圆角过渡，避免出现尖锐的直角导致压铸成型时金属液填充不畅、产生冷隔或者气孔缺陷，壳体的拔模斜度统一设置为1.5°，既可以保证压铸生产时顺利脱模，也不会因为拔模斜度过大导致壳体壁厚出现明显偏差，影响内部部件的安装适配。固定耳与主体壳体的连接位置做了加厚的加强筋结构，因为安装时螺丝的锁附力会直接作用在固定耳位置，加强筋可以避免锁附螺丝时固定耳出现断裂变形，同时在车辆长期行驶振动的过程中，固定耳也不会因为应力集中出现开裂，保证装置可以长期稳定固定在中控台内部。面板与主体壳体的配合采用止口定位结构，止口的配合间隙控制在0.1mm-0.2mm区间，装配后面板与壳体之间不会出现明显的缝隙，既可以提升外观的精致度，也能避免灰尘从缝隙进入壳体内部。
