压铸成型供电支撑连接构件结构设计

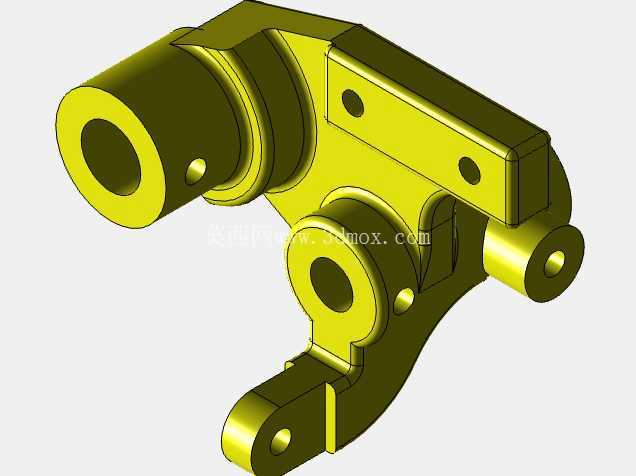

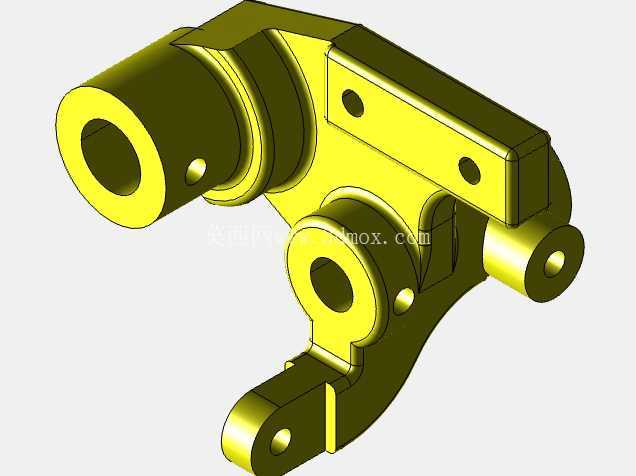

　　在低压供配电、工业设备电控模块的布设场景中，这类支撑连接构件是衔接供电模组与设备主体的核心受力零件，日常工况下需要承载供电模块的静态自重，同时承受设备运行过程中产生的持续振动、偶尔的外力冲击，还要保证安装后供电端子的对接同轴度，避免长期使用后出现接触不良、模组松脱的问题。从结构设计逻辑来看，整个构件采用一体化压铸成型的构型，没有额外的拼接焊缝，从根源上减少了应力集中的薄弱点，适配压铸工艺的拔模斜度均匀分布在各个筒状结构的外壁，既保证了成型后脱模顺畅，也不会额外增加后续机加工的余量。

　　主体一侧的大直径筒状结构是主铰接安装位，内孔预留了衬套压装的公差余量，安装后可以绕固定销轴实现小角度的摆动补偿，抵消设备运行中产生的装配误差与振动位移；筒壁上预留的小径向孔是锁紧销定位孔，当构件调整到预设安装角度后，打入锁紧销就能完全锁止位置，避免长期振动下出现角度偏转。中部的平板安装面是供电模组的核心承载面，面上两个对称分布的通孔为模组固定螺栓的穿装位，孔位周边做了局部加厚的凸台处理，既可以提升螺栓锁紧时的局部抗压强度，避免压铸材质在螺栓预紧力下出现压溃变形，也能保证安装面的平面度，让供电模组与支架贴合紧密，不会出现安装间隙带来的晃动。

　　平板下方延伸出的带孔凸耳是辅助线束固定位，供电模块的输出线束可以通过扎带穿过该孔位完成固定，避免线束随设备摆动反复弯折出现线芯断裂的问题；另一侧的小直径筒状结构是辅助铰接点位，用于连接接地导流片或者辅助定位拉杆，进一步提升整个构件安装后的结构稳定性，避免单侧受力出现形变。从安装边界来看，主铰接筒的轴向长度、外圆直径都严格匹配设备安装座的卡槽尺寸，安装时可以直接卡入预设槽位完成预定位，不需要额外的工装扶持就能完成螺栓穿装作业；整个构件的外形轮廓做了多处圆角过渡处理，没有尖锐的棱角，一方面是压铸工艺的成型需求，减少金属液填充时的紊流缺陷，提升铸件内部的组织致密性，另一方面也能避免安装作业时划伤操作人员，同时减少应力集中导致的疲劳开裂风险。

　　在实际选型适配时，需要重点核对主铰接孔的内径尺寸与设备固定销轴的配合公差，通常选用间隙配合的公差带，保证铰接转动顺畅无卡滞，同时控制间隙量在0.1mm以内，避免间隙过大带来的运行异响与磨损加剧；中部平板的安装孔位间距需要与所搭载的供电模组安装孔距完全匹配，若孔距存在偏差，强行安装会导致模组壳体受应力出现开裂，或者接插件对接错位。这类构件的材质通常选用压铸铝合金，在保证足够结构强度的前提下尽可能降低自身重量，减少对设备安装座的负载，同时铝合金的导电特性可以兼顾接地导流的作用，不需要额外设置接地导体就能满足电控系统的接地安全要求。结构设计时还充分考虑了压铸生产的工艺性，所有壁厚都控制在均匀的3mm左右，避免壁厚差异过大导致铸件冷却时出现缩孔、变形等缺陷，各个凸台与主体的衔接处都做了加强筋过渡，提升整体的抗扭、抗弯强度，在承受侧向冲击载荷时不会出现断裂问题。日常运维过程中，这类支架不需要额外的润滑维护，只需要定期检查锁紧销的紧固状态、固定螺栓的预紧力即可，压铸铝合金的抗腐蚀特性可以适应多数工业车间的潮湿、多粉尘工况，长期使用不会出现锈蚀卡滞的问题。
