压铸工装用CS夹具底座结构设计

项目分类:工装 发布时间:2026-06-29 ID:1191791
  • 压铸工装用CS夹具底座结构设计
  • 压铸工装用CS夹具底座结构设计

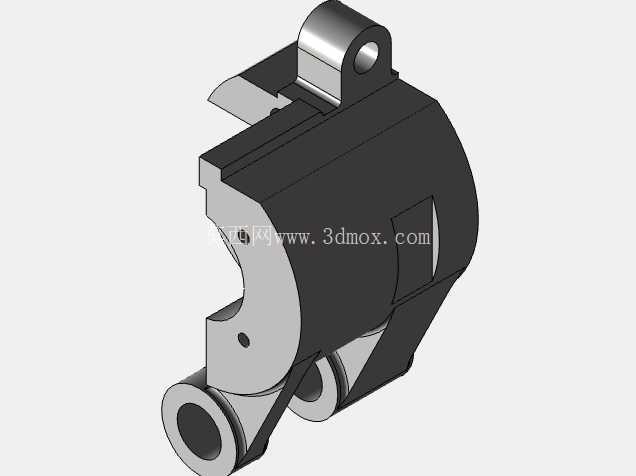

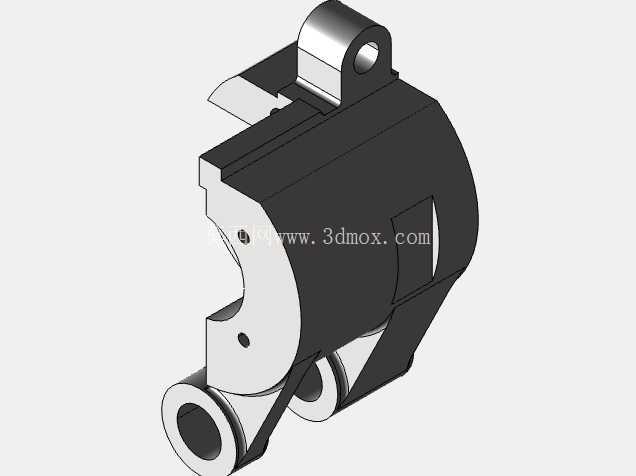

  在压铸生产的上下料、工件机加工定位工序中,夹具底座是整套工装的核心承载基准,直接决定工件装夹的重复定位精度与整套夹具的刚性表现,这款CS夹具底座的结构设计完全围绕压铸工序的实际工况展开,没有冗余的装饰性结构,所有几何特征都服务于装夹定位、载荷传递与安装适配的核心需求。从结构布局来看,底座主体采用半包围式的腔体构型,主体壁厚根据受力路径做了差异化分配,主承载区域的壁厚做了加厚处理,非受力区域则通过挖槽做了轻量化设计,既保证了压铸成型时的材料流动性,避免厚壁区域出现缩孔缩松缺陷,也控制了整体构件的重量,降低工装安装时的搬运与调整难度。底座上部设置的带孔铰接耳座,是整套夹具开合机构的旋转支撑位,孔位的同轴度公差控制在0.02mm以内,与配套的铰接销轴采用H7/g6的间隙配合,既保证夹具开合动作的顺畅无卡滞,也避免配合间隙过大导致的装夹定位偏移。底座下部的两个同轴衬套安装孔,是底座与工装基板的定位连接位,孔内预留了衬套压装的余量,压装耐磨铜衬套后可以避免反复拆装导致的孔位磨损,延长整套工装的使用寿命,两个安装孔的中心距公差严格控制在±0.015mm,保证底座安装到基板后不会出现位置偏移,确保每次更换工装后的定位精度一致性。

  侧面的开口式避让槽是针对压铸工件的外形轮廓做的适配设计,槽型轮廓与工件的待装夹部位轮廓完全匹配,装夹时工件可以快速嵌入槽内完成初定位,减少操作人员调整工件位置的辅助时间,槽口边缘做了C2的倒角处理,避免工件装入时刮伤工件表面,也能引导工件快速滑入定位位置。底座侧面的三角形加强筋连接了上部铰接耳座与下部安装孔位,把夹具开合时的夹紧力直接传递到下部的安装基准面,避免受力时耳座出现形变导致夹紧力不足,筋板的厚度设置为主体壁厚的0.8倍,既保证加强筋的刚性,也避免压铸时筋板与主体连接处出现应力集中导致的开裂问题。

  从安装边界来看,这款底座的整体安装轮廓适配行业内通用的300mm规格工装基板,下部两个安装孔的中心距与基板上的标准定位孔位完全匹配,不需要额外加工过渡连接板就可以直接安装使用,上部铰接耳座的孔位高度与配套的夹紧压臂旋转中心高度完全对齐,不会出现运动干涉。在实际工况应用中,这款底座可以承受单次1200N的夹紧力,重复装夹定位精度可以稳定控制在0.03mm以内,完全满足压铸件后续去毛刺、钻孔、攻丝等工序的装夹精度要求,底座的所有棱边都做了倒钝处理,避免操作人员安装调整时被锐边划伤,外露的安装面都预留了0.1mm的精加工余量,压铸成型后只需要精加工安装基准面与铰接孔位就可以投入使用,减少后续机加工的工序时长。

  不同于通用型的平板式夹具底座,这款半包围构型的底座本身就具备侧向定位的功能,不需要额外加装侧向定位块,减少了整套夹具的零件数量,降低了装配时的累积误差,也减少了后期维护时需要调整的点位,日常使用中只需要定期检查衬套的磨损情况,更换磨损的衬套就可以恢复底座的定位精度,维护成本远低于分体式拼装的夹具底座。在受力路径的设计上,所有的夹紧力、工件自重带来的载荷都通过加强筋直接传递到下部的两个安装孔位,再通过安装螺栓传递到工装基板上,主体腔体部分不会承受额外的弯曲载荷,避免长期使用后主体出现形变导致精度丧失,腔体内部的空间还可以预留出来安装检测传感器或者气路管路,不需要在底座外部额外走管布线,让整套夹具的外观更整洁,也避免管路被切屑、切削液腐蚀损坏。
