RS1010型拨动式档位开关结构设计

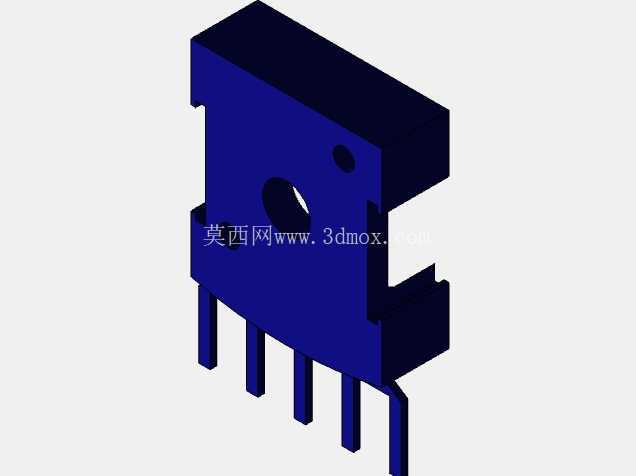

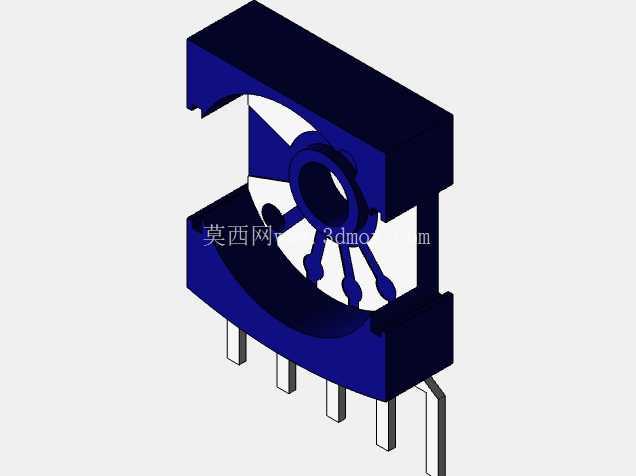

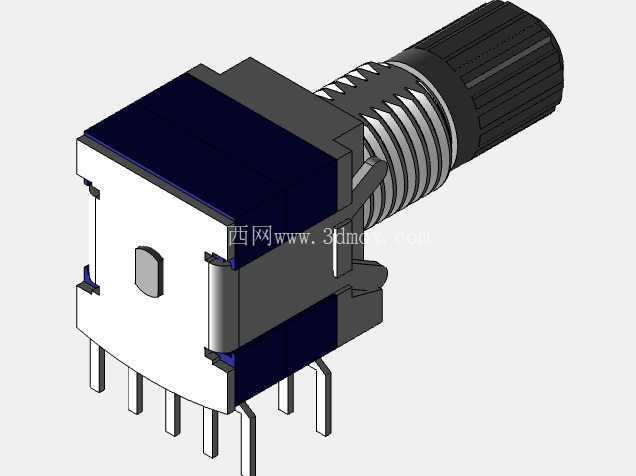

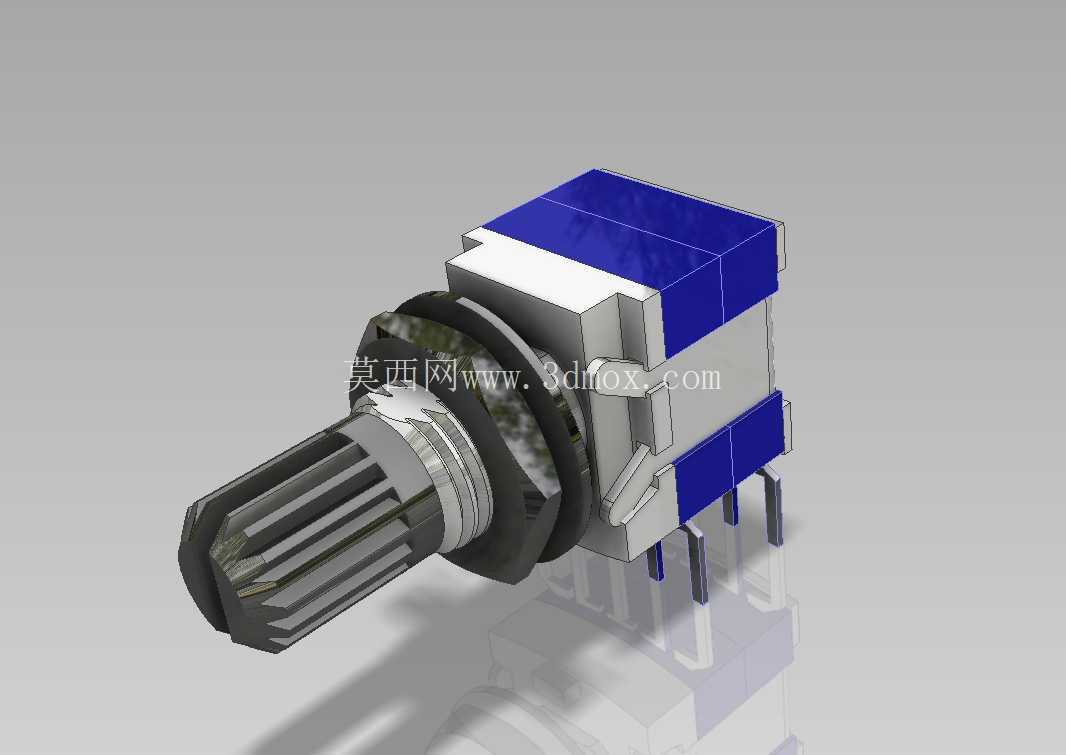

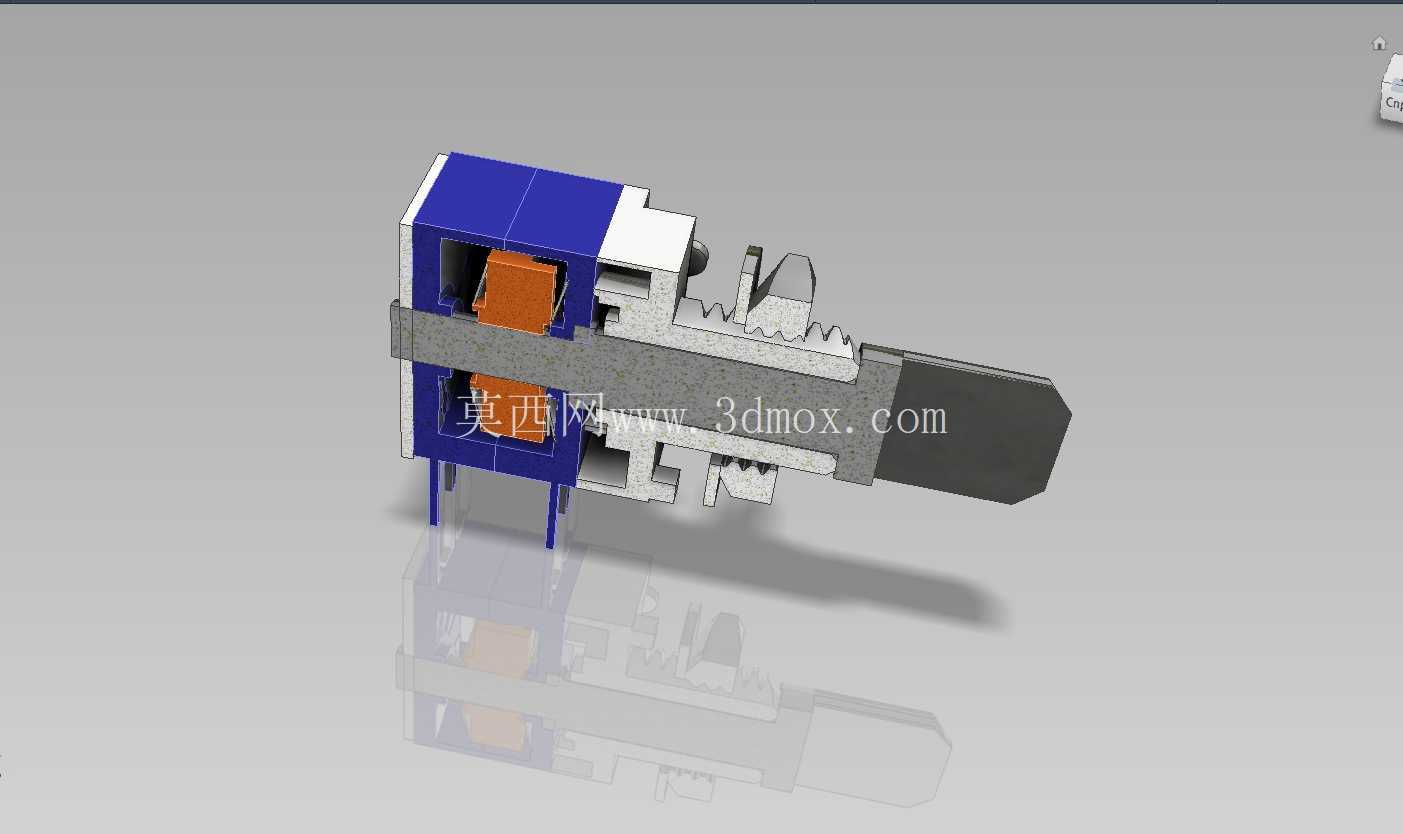

　　从结构剖视来看，这款开关采用滑动式接触架构，外部拨杆带动内部绝缘基座上的动触片滑动，实现不同静触点之间的接通与断开，拨杆行程与内部触点的对位精度做了匹配设计，拨杆滑动到每个档位位置时，动触片与对应静触点的接触压力保持一致，避免出现接触不良、档位虚接的问题。开关外壳采用绝缘阻燃材质包裹内部导电部件，既可以隔绝外部粉尘、少量溅水对内部触点的侵蚀，也能防止操作人员误触内部带电部件，外露的插脚采用直插式设计，适配常规PCB板焊接或者导线压接的安装方式，插脚的间距、伸出长度都符合行业通用的安装规范，不用额外调整安装孔位就能适配常规的接线布局。在低压电控回路、小型机电设备的操控端，这类拨动式档位开关是实现回路通断、档位切换的核心基础元件，常被布置在设备操作面板、手持控制盒、小型仪器的操控区域，承担信号切换、小功率负载通断的功能，日常接触到的小型测试仪器、工控辅助装置、民用小家电的档位切换模块里，都能见到同结构产品的应用。这款RS1010拨动开关的三维结构，完整还原了产品的装配关系与外部安装边界，做整机布局设计时可以直接调用，不用再从零开始测绘建模，能大幅缩短前期方案排布的时间。

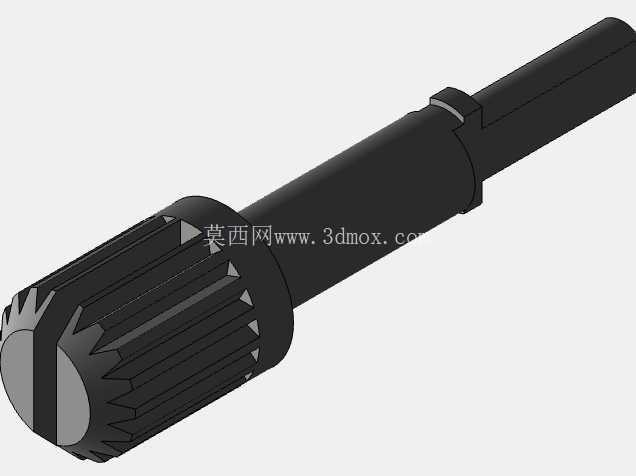

　　做这款开关的三维建模时，优先保证了外部安装尺寸的准确性，因为在整机设计环节，开关的外部轮廓、安装孔位、拨杆操作行程是布局阶段最核心的参数，内部的触点结构做了适度简化，保留了核心的运动逻辑与装配关系，既可以满足整机干涉检查、操作空间校验的需求，也不会因为过于细碎的内部结构占用过多的模型资源，拖慢整体装配体的运行速度。开关的拨杆操作力做了适配性设计，既不会因为操作力过小导致设备震动时出现误拨，也不会因为操作力过大导致操作手感生涩，拨杆的外露长度经过优化，伸出面板的长度刚好满足手指拨动的操作需求，不会因为伸出过长容易被外物磕碰移位，也不会因为伸出过短导致操作时打滑。

　　从安装边界来看，这款开关的主体嵌入安装部分为矩形结构，面板开孔尺寸匹配行业通用的拨动开关开孔规格，安装时从面板正面嵌入，背部通过卡扣或者紧固件固定，不需要复杂的安装工装，常规的面板加工精度就能满足安装要求，开关背部的接线端预留了足够的接线空间，不管是采用焊接导线还是接插件连接，都不会和周边的其他元件产生空间干涉。在实际设备应用中，这类开关多用于电流不大的控制回路，比如测试仪器的量程切换、小型设备的功能档位切换、电控系统的模式选择，因为结构简单可靠、成本可控，在批量设备上的应用非常广泛，建模时还原的拨杆档位阻尼结构，也能让设计人员在做操作仿真时，更真实地模拟实际操作的手感，提前预判操作面板布局时，拨杆和周边按钮、指示灯的间距是否合理，避免出现操作时误碰相邻元件的问题。

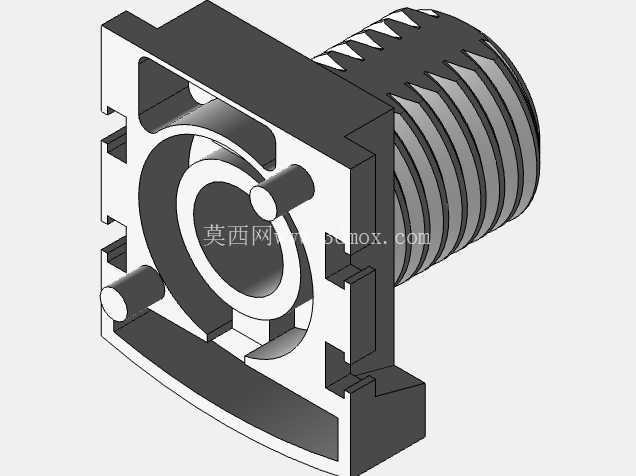

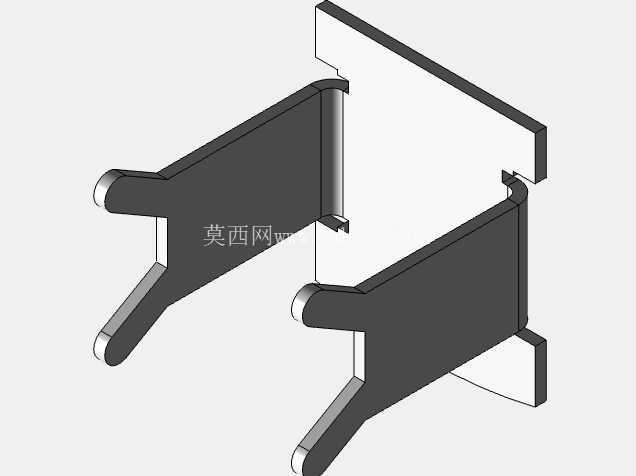

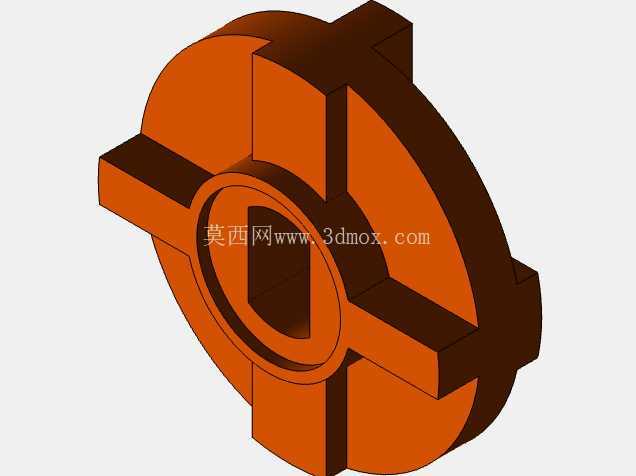

　　很多设计人员在做整机建模时，往往会忽略这类小型电气元件的准确模型，随便找个近似尺寸的方块代替，等到实际样机装配时才发现开关突出面板高度不对、拨杆行程和周边结构干涉、接线端和内部走线空间冲突，反而要反复调整结构，耽误项目进度，这类经过实际尺寸校验的开关模型，能在设计初期就把这些潜在的干涉问题排查掉，减少后期改模的成本。开关内部的复位与定位结构，在模型里也做了结构体现，滑动基座上的定位凸点与外壳上的定位凹槽配合，实现每个档位的清晰定位，拨动时的段落感就来自这个结构，建模时保留这个结构的尺寸关系，也方便需要对开关做二次改装的设计人员，参考原有结构调整档位数量或者操作力参数，不用完全重新设计内部架构。
