弹簧夹紧气动释放低压安全夹结构

在低压流体输送管路、小型气动执行机构周边的配套安装场景里，这类带弹簧夹紧、气动释放功能的安全夹，是替代传统螺栓抱箍、手动夹钳的常用夹持部件，尤其适合需要频繁开合、且要求失压状态下保持夹持力的工位。日常在车间做小型气动工装调试时，经常会遇到需要固定低压气管、轻质仪表管路，或是给小型执行件做临时锁紧定位的需求，普通的手动夹钳需要人工操作锁紧和松开，在自动化产线里没法接入气路控制，而纯气动驱动的夹爪一旦断气就会失去夹持力，容易出现管路脱落、工件移位的风险，这种弹簧提供常态夹紧力、通气后克服弹簧力实现释放的结构，刚好能匹配这类场景的安全要求。

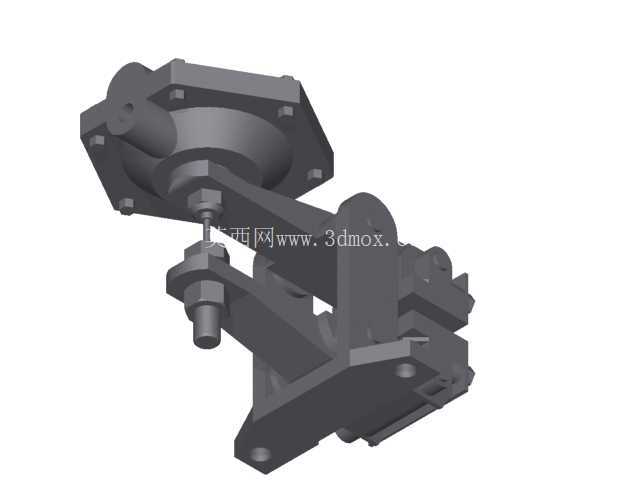

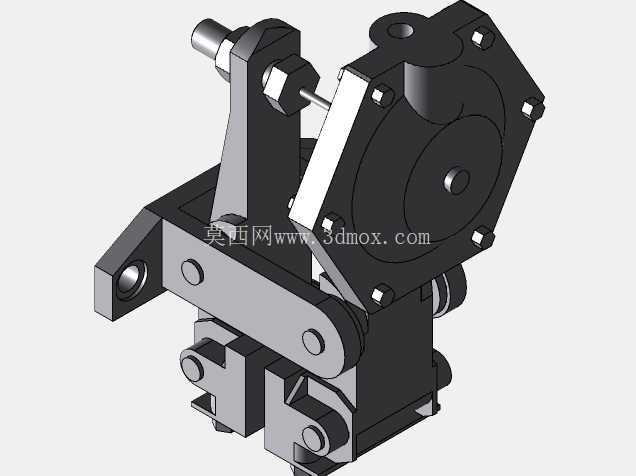

从结构设计逻辑来看，整个部件的动力输入分为两部分，顶部的膜片腔是气动释放的动力端，压缩空气通入后会推动膜片向下动作，通过中间的传动连杆克服夹紧弹簧的预紧力，带动下部的夹头张开；当气路断开、腔体内压力泄放后，弹簧的回弹力会反向推动连杆机构，让夹头牢牢抱紧被夹持件，这种设计的核心是把失效安全的逻辑融入结构里，哪怕车间突然断气、气路泄漏，夹头也不会意外松开，避免管路崩脱、工件掉落的安全隐患。下部的夹头采用了对称的压合面设计，接触位置做了小面积的平面压合处理，相比圆弧面抱箍，它既能适配圆形的管路外壁，也能夹持带小平面的小型安装座，夹持时的接触应力分布更均匀，不会因为局部压强过大夹裂塑料气管，或是在薄壁金属管件表面留下压痕。

做三维建模的时候，首先要确认的是安装边界尺寸：底部的安装法兰是整个部件的固定基准，法兰上的四个安装孔位呈矩形分布，孔距要匹配常用的小型气动元件安装标准，安装面的平面度公差要控制在0.1mm以内，避免安装后出现连杆卡滞的问题。夹头的张开行程是设计时的核心参数，行程过小会导致被夹持件穿装困难，行程过大则会增加膜片腔的尺寸，浪费安装空间，针对低压场景常用的6mm到16mm外径管路，夹头的单边张开量控制在5mm就能满足穿装需求，对应的膜片有效直径、弹簧预紧力都要和这个行程做匹配计算——弹簧的预紧力不能太大，否则需要更高的驱动气压才能克服弹簧力打开夹头，会超出常规低压气动系统的压力范围；预紧力也不能太小，否则夹持力不足，管路受轴向拉力时容易滑脱，常规工况下80N到120N的夹持力，就能满足低压管路的固定需求，对应的驱动气压在0.4MPa到0.6MPa之间，刚好是车间常规气动系统的压力区间。

传动连杆的铰接位置是整个结构的运动精度关键，所有铰接孔的同轴度公差要控制在0.05mm以内，铰接轴和孔之间采用小间隙配合，间隙过大会导致夹头夹紧时出现偏斜，两个压合面不能平行贴合，局部接触会让夹持力大打折扣；间隙过小则会在长时间使用后因为积尘、锈蚀出现卡滞，导致夹头无法正常开合。膜片的材质选用耐油丁腈橡胶，厚度控制在1.5mm左右，既能保证足够的密封性能，又能在往复动作时提供合适的变形量，膜片的压合边缘要做圆弧过渡，避免反复动作时出现应力集中导致膜片撕裂，延长部件的使用寿命。

在实际安装使用时，要注意整个部件的安装方向，膜片腔的进气接口要朝向便于接气管的一侧，避免和周边的管路、结构件产生干涉，夹头的中心线要和被夹持的管路轴线保持同轴，偏差过大不仅会影响夹持力，还会让连杆承受额外的侧向力，加速铰接位置的磨损。和普通的固定抱箍相比，这种安全夹不需要人工拧螺栓，接入气路就能实现远程控制开合，在需要频繁更换管路、快速拆装工件的工位上，能大幅减少操作时间，同时失气夹紧的特性也能提升设备的本质安全水平，避免因为气路故障引发的生产事故。建模过程中还要注意各运动部件的干涉检查，尤其是夹头张开到最大行程时，连杆和壳体之间、夹头和安装座之间要预留至少1mm的安全间隙，避免加工误差导致动作卡滞，所有棱角位置都做R0.5的倒角处理，去除加工毛刺，也避免安装时划伤操作人员。
