AA电池弹簧接触导电连接座结构

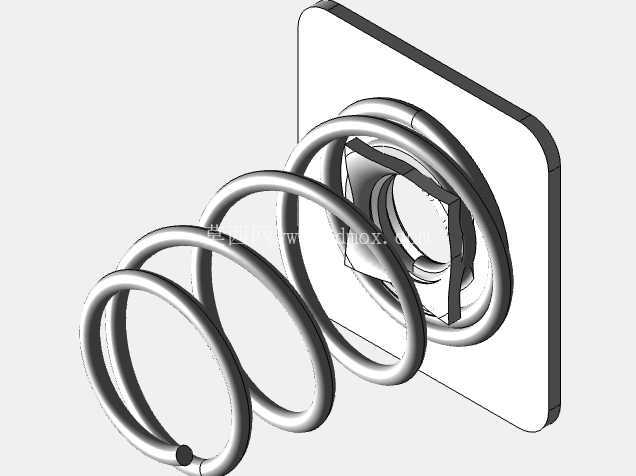

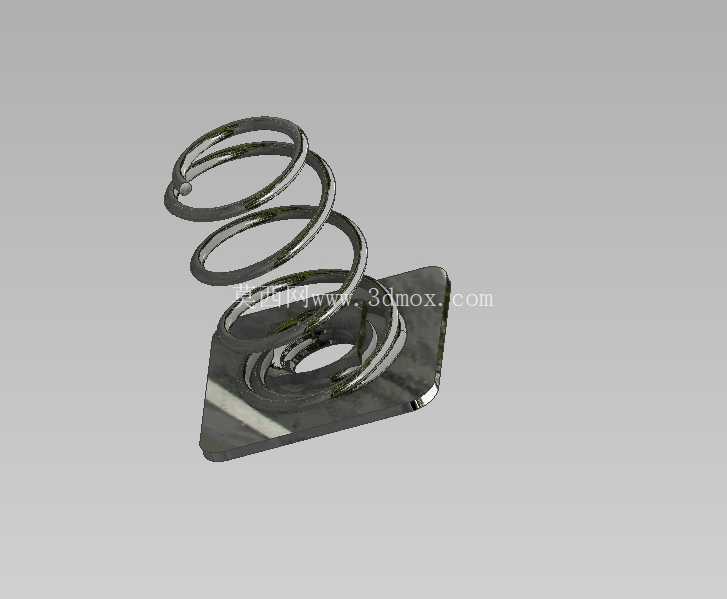

日常接触的各类便携电子设备、小型工控手持终端、家用小电器的电池仓内部，都少不了这类带弹簧的接触座结构，它承担着电池正负极导通、抵消电池尺寸公差、补偿装配间隙的核心作用，很多人拆开电池仓只会看到露出的弹簧部分，实际上底部的方形安装基座才是保证整个接触结构长期稳定工作的核心。

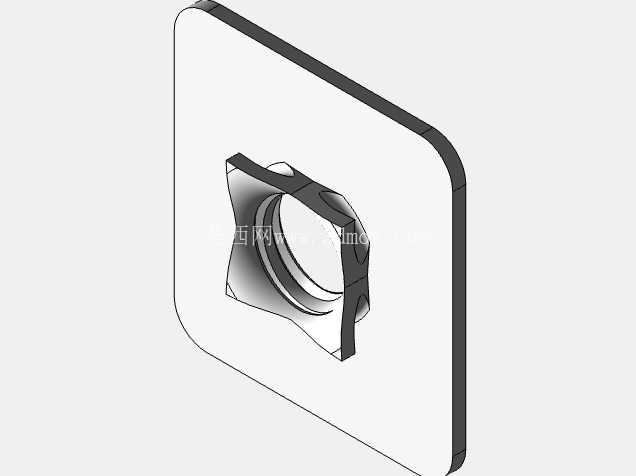

从结构设计逻辑来看，底部的方形安装片采用平直钣金结构，四个边角做了小尺寸倒角处理，避免装配时刮伤电池仓塑料壳体的安装位，安装片中心预留的圆形过孔，一方面是冲压加工时的定位基准孔，方便连续模生产时带料送进定位，保证弹簧安装位的同轴度，另一方面也可以作为打胶固定或者热熔桩固定的让位孔，当电池仓空间紧凑无法做卡扣结构时，直接通过壳体上的热熔柱穿过该孔加热压合，就能把整个接触座牢牢固定在壳体内壁，不会因为频繁更换电池时的推力出现移位。

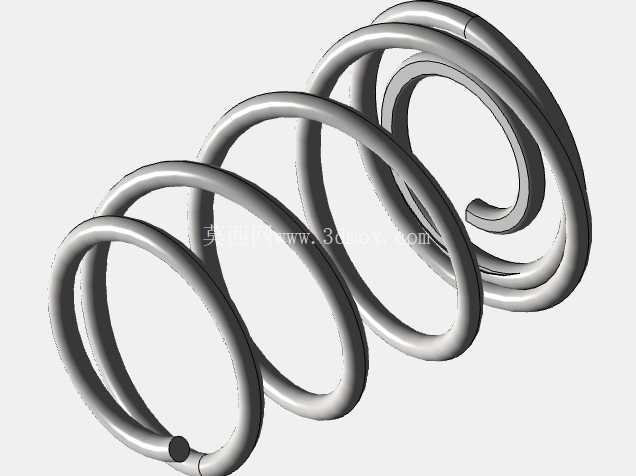

上方的螺旋压缩弹簧是整个结构的功能核心，弹簧的线径、圈数、自由高度都经过匹配计算，针对AA型号电池的长度公差范围，弹簧的预压行程设计在3-5mm区间，既可以保证电池装入后有足够的正向接触压力，避免设备晃动时出现接触不良、瞬间断电的问题，又不会因为弹簧弹力过大导致电池装入困难，长期使用后弹簧出现塑性变形。弹簧的底端和安装片采用电阻焊工艺固定，焊接位置在安装片中心孔的周边，保证弹簧的中轴线和安装片垂直，不会出现偏斜导致电池装入后弹簧歪扭、接触点偏移的问题。弹簧的顶端做了收口磨平处理，接触电池端面的位置没有尖锐毛刺，不会刮破电池负极的金属镀层，长期接触也不会因为电化学腐蚀出现接触电阻过大的问题。

实际应用场景中，这类接触座大多成对使用，一端是带弹簧的负极接触座，另一端是固定的平直金属片作为正极接触端，部分需要兼容电池反接保护的结构，会在弹簧接触座的周边增加绝缘挡墙，避免电池装反时弹簧接触到电池正极造成短路。从安装边界来看，这类接触座的方形安装片边长通常控制在10-12mm区间，弹簧的外径在6-7mm，自由高度在8-10mm，完全适配AA电池仓的内部空间，不会和周边的电池仓筋位、电路板走线出现干涉。

设计这类结构的时候，需要重点考虑几个工程细节：首先是弹簧的弹力曲线，要保证在电池装入后的工作压缩量下，弹力维持在1.5-2N之间，弹力过小容易出现振动断电，弹力过大会导致电池仓盖长期受推力出现松脱；其次是材料选择，安装片和弹簧都需要采用镀镍钢带或者不锈钢材质，保证导电性能的同时，具备足够的抗腐蚀能力，避免长期在潮湿环境下使用出现锈迹导致接触失效；另外弹簧和安装片的焊接强度需要满足至少50N的拉力要求，避免更换电池时拉扯弹簧导致焊点脱落，造成整个接触结构报废。

很多新手设计师在做电池仓结构的时候，往往会忽略接触座的安装定位设计，直接把弹簧粘在壳体内壁，实际量产组装时很容易出现弹簧偏斜、位置偏移的问题，导致电池装入后接触不良，采用这种带一体化安装片的弹簧接触座，就可以通过壳体上的定位槽先把安装片卡入定位，再通过热熔或者卡扣固定，装配效率高，一致性好，适合大批量消费类电子产品的生产组装。同时这种结构的接触电阻可以控制在20毫欧以内，大电流放电场景下也不会出现明显的压降，能够满足小功率电动工具、便携检测设备的供电接触需求。
