JIS10K标准系列法兰连接构件

在水处理厂的工艺管廊里，成排的工艺管道沿着支架排布，每一段管道与阀门、水泵的衔接位置，都能看到这类JIS10K法兰的身影，它承担着中压管路系统里的刚性连接与密封职责，是管路系统里不起眼却直接决定系统运行稳定性的基础构件。这类法兰适配DN15到DN600的全系列管径，覆盖了从仪表取样小管到主工艺输送大管的全场景连接需求，公称压力等级对应10K，能够稳定承载1.0MPa级别的管路工作压力，满足常规水处理、油气输送、化工制程、常规发电厂区的中压管路运行要求。

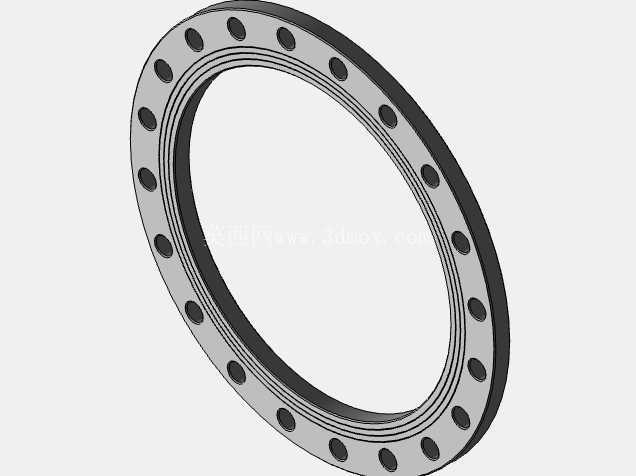

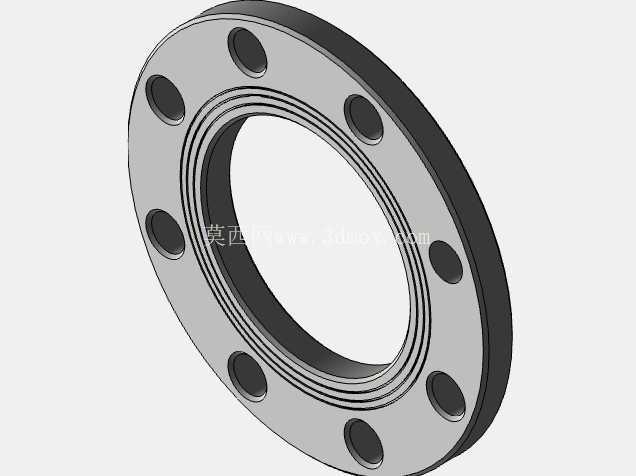

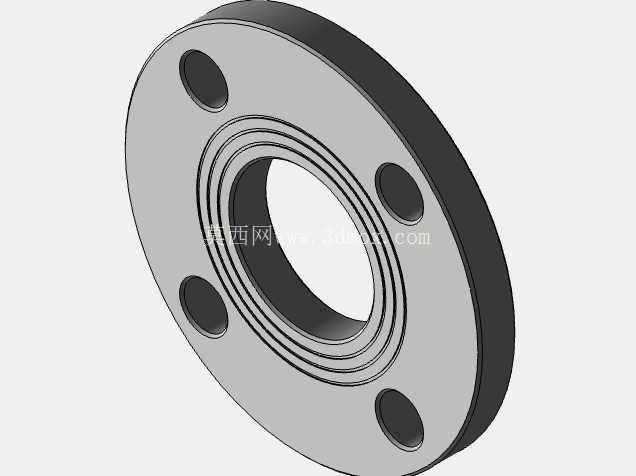

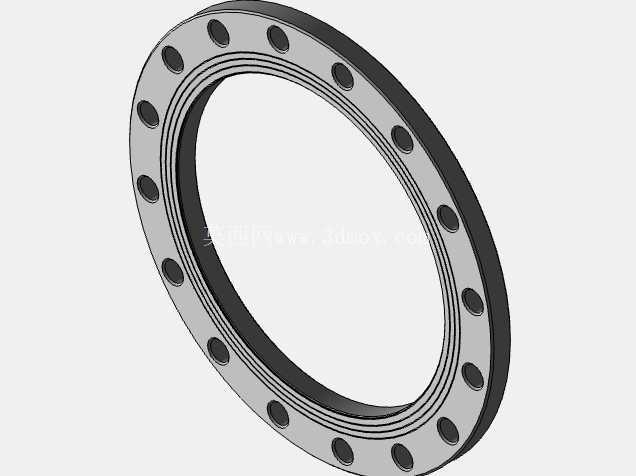

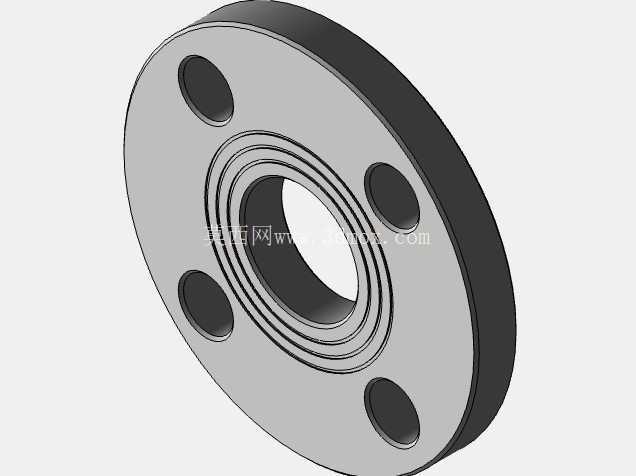

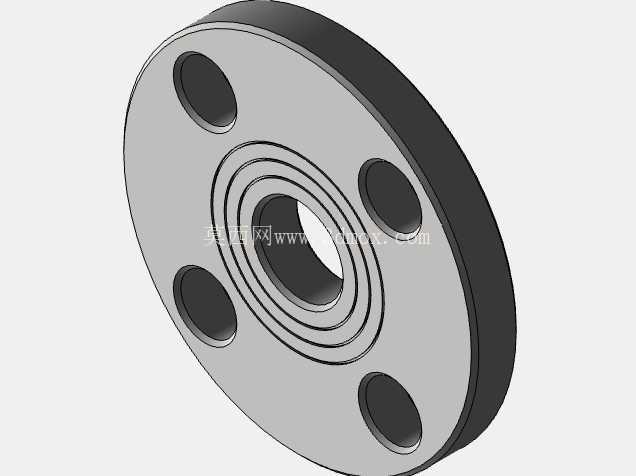

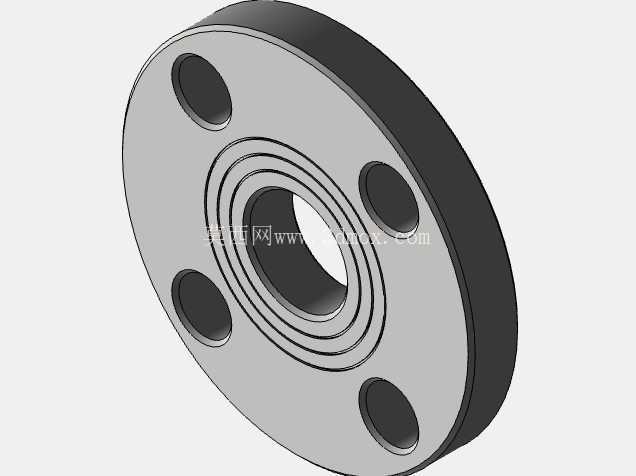

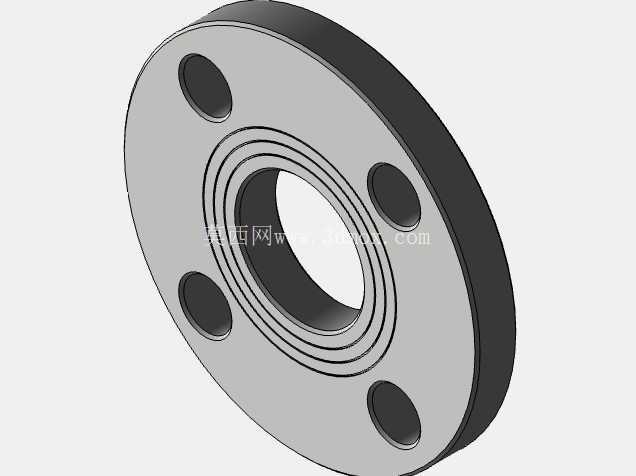

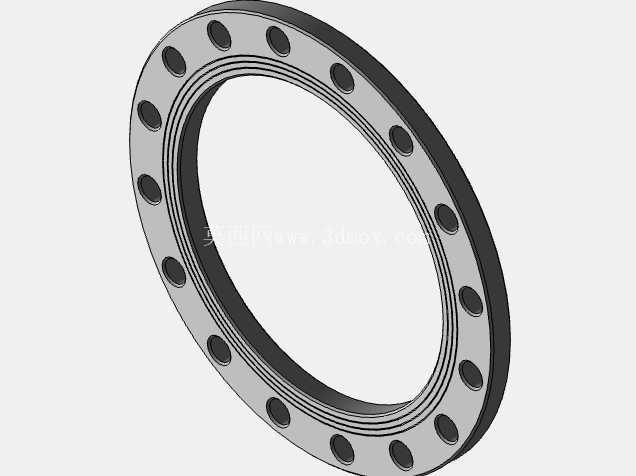

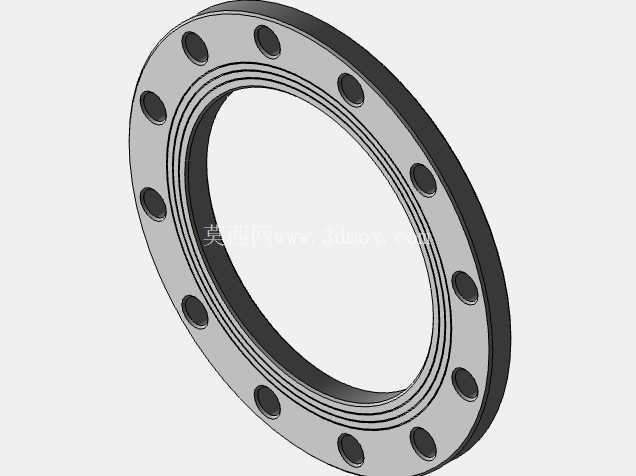

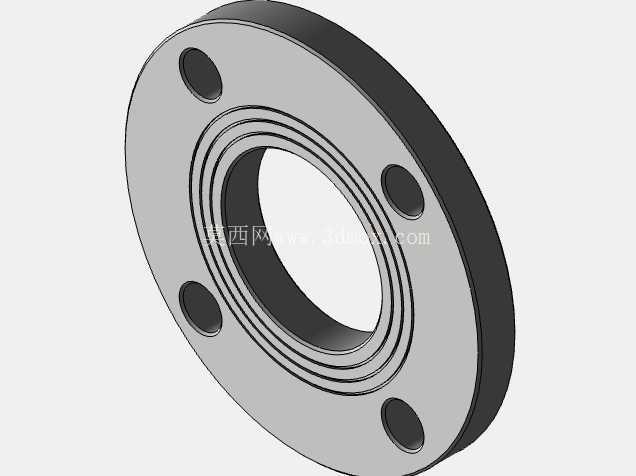

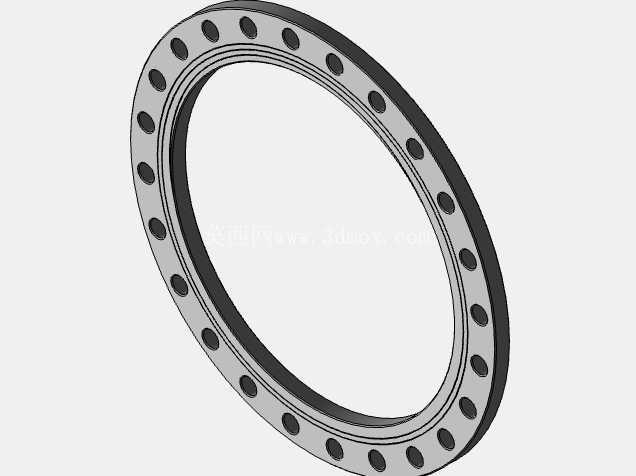

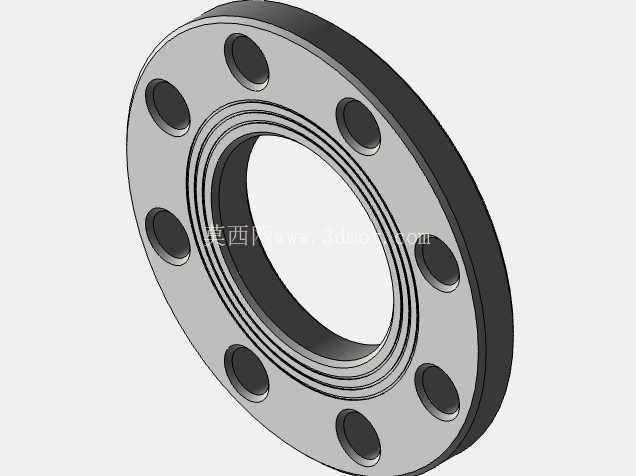

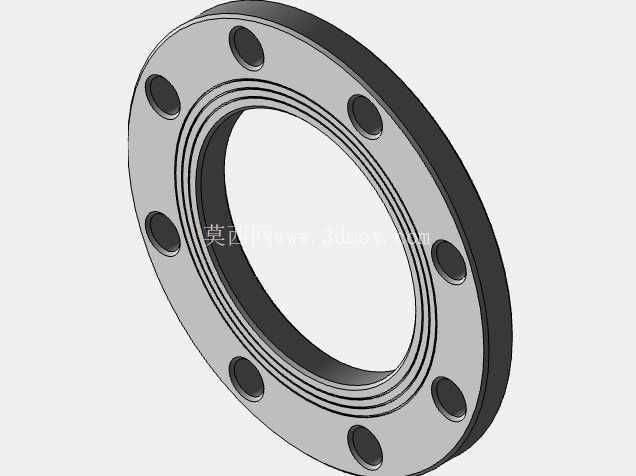

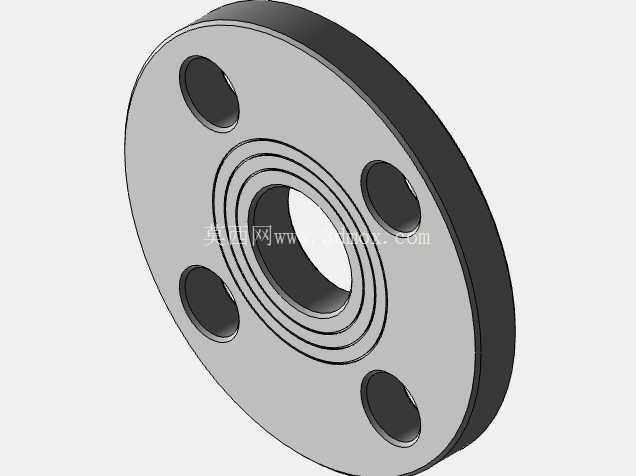

从结构设计来看，法兰采用圆盘式主体结构，中心开设与对应管径匹配的通流孔，通流孔周边加工有多层同心圆密封槽，安装时配合适配的密封垫片，能够在螺栓锁紧的压力下填充密封面的微观间隙，避免管路内的流体介质出现渗漏。法兰盘沿圆周均匀分布4个及以上的螺栓通孔，孔位严格遵循JIS标准的节圆尺寸要求，不同通径的法兰螺栓孔数量、孔径、孔中心距都有统一的尺寸规范，确保同压力等级同通径的法兰具备完全互换性，不需要现场二次配钻即可完成对接安装。法兰的厚度尺寸经过承压校核，在10K压力等级下不会出现盘面形变，螺栓锁紧时盘面受力均匀，不会因局部应力过大导致密封失效。

实际安装过程中，这类法兰的安装边界需要重点把控：首先是对接端面的平面度要求，密封面不能有径向划痕、磕碰凹坑，否则会直接导致密封失效；其次是螺栓锁紧需要遵循对角分次锁紧的工艺要求，避免单侧受力过大导致法兰盘面倾斜，引发密封垫片偏压渗漏；最后是法兰配对时需要保证两端法兰的同轴度，通流孔错位量不能超过管径的1%，否则会增大管路的流体阻力，在介质长期冲刷下导致局部冲蚀磨损。

从材质适配角度，这类法兰可根据输送介质的腐蚀特性选择碳钢、不锈钢等不同材质，常规水系统、油气输送场景采用碳钢材质即可满足强度与耐腐蚀要求，化工制程中输送酸碱类介质时则选用对应牌号的不锈钢材质，确保在设计使用周期内不会出现材质腐蚀减薄、穿孔的问题。法兰的密封面设计为突面形式，适配非金属平垫片、缠绕式垫片等多种常用密封件，现场维护时不需要特殊定制密封件，常规备品备件即可完成更换，大幅降低了现场运维的配件储备难度。

在管路系统的日常运维中，法兰位置是管路巡检的重点点位，需要定期检查密封面是否有渗漏痕迹、螺栓是否有松动锈蚀，这类标准化法兰的优势就在于拆卸便捷，当管路需要检修、更换阀门或泵体设备时，只需要松开对接螺栓即可断开管路，不需要切割管道，大幅缩短了设备检修的停机时间。相较于焊接式的管道连接，法兰连接的可拆卸特性让管路系统的后期改造、设备升级变得更加灵活，在工业厂区的管路系统中得到了极为广泛的应用。

从建模角度来看，这类标准件的建模需要严格遵循JIS标准的尺寸规范，每一个通径对应的法兰外径、厚度、螺栓孔中心圆直径、密封槽尺寸都要与标准完全一致，不能出现尺寸偏差，否则会导致生成的工程图无法指导实际生产，或者在虚拟装配时出现干涉、无法对齐的问题。建模时需要重点保证螺栓孔的位置度公差，密封面的表面粗糙度要求也要在模型的工艺标注中体现，确保加工完成的法兰能够满足现场安装的密封要求。对于不同通径的法兰，可以采用参数化建模的方式，将通径、压力等级作为可变参数，通过参数驱动生成不同规格的法兰模型，提升系列化零件的建模效率，减少重复建模的工作量。
