小型风冷二冲程动力引擎结构设计

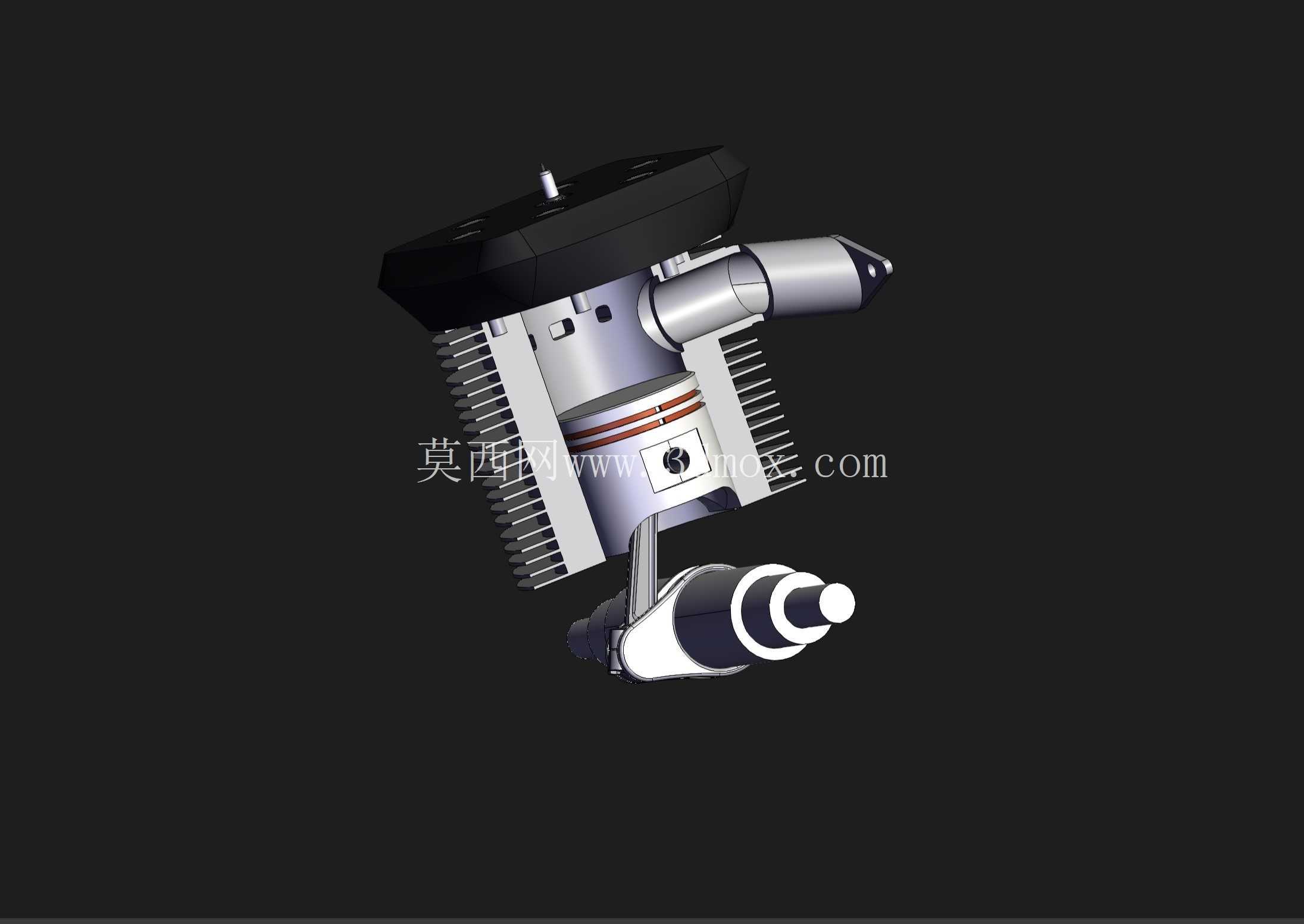

这类小型风冷二冲程引擎，常被应用在便携动力设备、小型航模、园林修剪工具以及轻型代步装置的动力单元中，其结构紧凑度直接决定了搭载设备的整体布局空间，在做整机匹配时，首先要确认的就是引擎各方向的安装边界，避免和设备外壳、操控组件、燃油存储单元产生干涉。从结构设计逻辑来看，该引擎采用一体化散热鳍片布局，气缸外壁的鳍片顺着气流走向排布，没有多余的阻风结构，在设备行进或者自带冷却风扇导流时，气流可以顺着鳍片间隙快速带走气缸工作产生的热量，不需要额外布置复杂的水冷管路、水箱以及循环泵，大幅降低了整机的重量和故障点，这也是小型便携动力设备优先选择这类结构的核心原因。

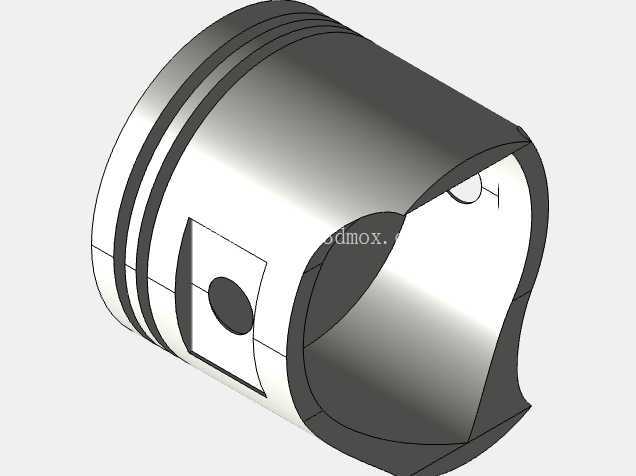

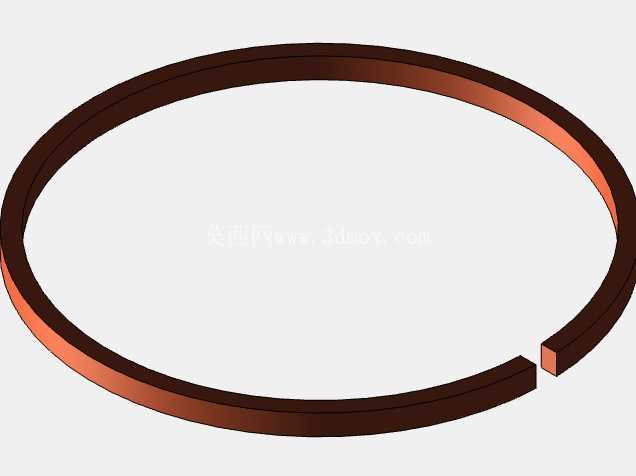

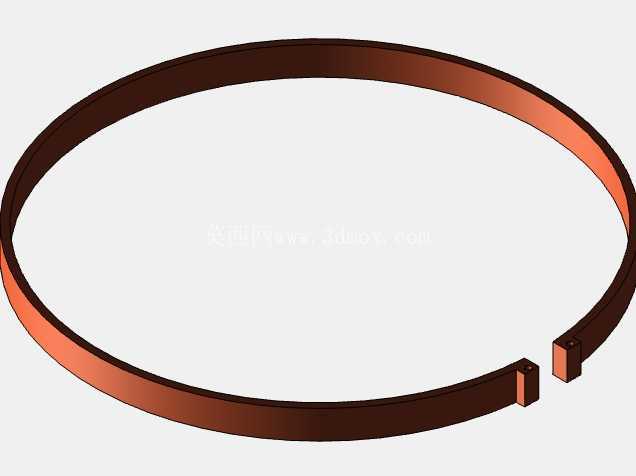

在功能特性上，二冲程的做功逻辑决定了它的扭矩输出特性更偏向高转速区间，每两个活塞行程即可完成一次做功，同排量下的功率密度比四冲程结构高出近六成，对于需要轻量化高动力输出的场景适配性极强。活塞组件采用裙部微锥面设计，配合活塞环的密封结构，既可以保证高温工况下的膨胀余量，避免活塞在气缸内出现卡滞，又能减少往复运动时的摩擦损耗，活塞销的连接位置做了偏心处理，做功冲程时可以降低活塞对气缸壁的侧向敲击力，延长缸体的使用寿命。曲轴两端的输出轴做了等径设计，一端可以连接动力输出轮，另一端预留的位置可以安装启动拉盘或者磁电机组件，不需要额外做轴径转换的转接件，降低了配套设计的复杂度。

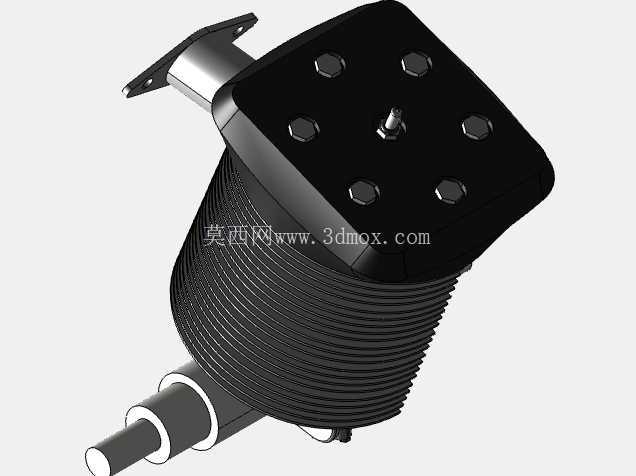

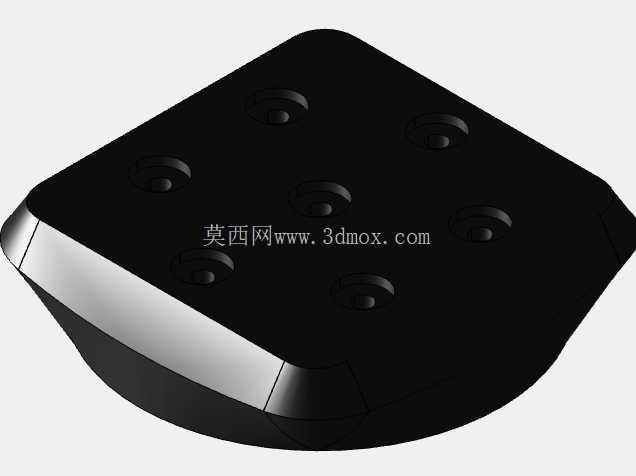

进气和排气口的位置布局经过了气流走向优化，换气口的倾斜角度可以让新鲜混合气在气缸内形成合理的扫气涡流，尽可能将燃烧后的废气从排气口推出，减少废气残留对燃烧效率的影响，同时避免新鲜混合气直接从排气口短路流出，降低不必要的燃油损耗。顶部的散热盖采用压铸成型结构，和气缸鳍片的顶端紧密贴合，既可以阻挡外部杂物直接落到气缸散热片缝隙中造成堵塞，又能形成半封闭的导风通道，让冷却气流更集中地流过散热鳍片表面，提升散热效率。侧面的火花塞安装位做了内凹的沉台设计，既可以保护火花塞电极不受外部磕碰，又能预留出足够的高压帽安装空间，避免高压帽和周边结构产生挤压出现漏电问题。

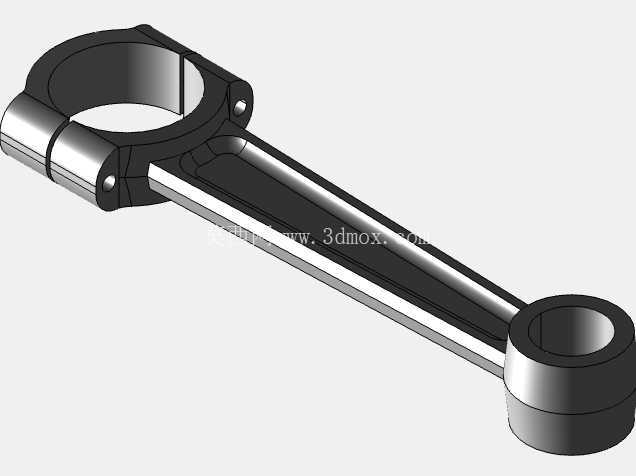

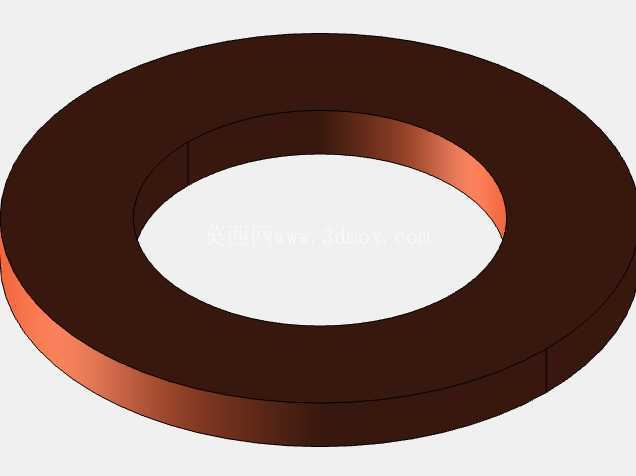

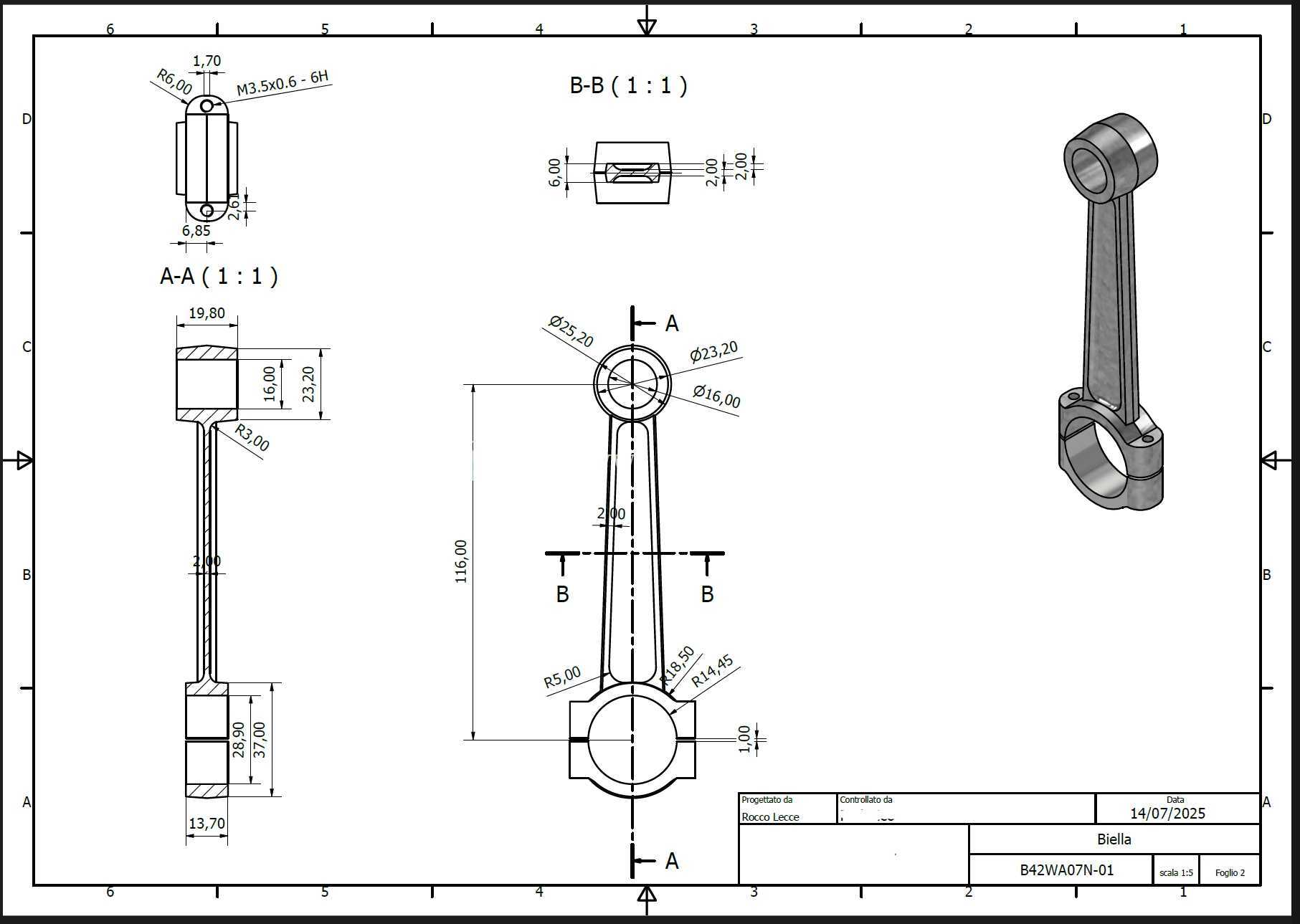

做安装匹配时需要注意，引擎底部的安装支脚采用对称式布局，安装孔的位置公差控制在0.1mm以内，固定时需要加装减震胶垫，避免引擎工作时的往复振动直接传递到搭载设备的机架上，造成紧固件松动或者结构共振。燃油混合比的适配结构已经集成在曲轴箱的进气通道中，不需要额外加装外置的混合油壶，进气口的接口尺寸和通用化的小型化油器匹配，替换配件的获取门槛较低。排气口的连接法兰采用标准的两孔固定结构，可以直接对接通用的小型消音器组件，不需要重新做法兰转接。在做三维结构校核时，需要重点关注活塞运动到上止点和下止点时的周边间隙，尤其是活塞裙部和曲轴箱内壁的间隙、连杆运动时和曲轴箱侧壁的间隙，避免高速运动时出现运动干涉，同时要确认散热鳍片的厚度和间距比例，鳍片过厚会增加不必要的重量，过薄则会在压铸成型时出现充型不满、散热面积不足的问题，该结构的鳍片厚度控制在1.5mm，间距保持在4mm，既兼顾了成型工艺性，又能保证足够的散热面积，在持续满负荷工作时，气缸壁的温度可以稳定控制在合理区间内，不会出现过热导致的动力衰减或者拉缸问题。
