单缸卧式往复式蒸汽机结构展示

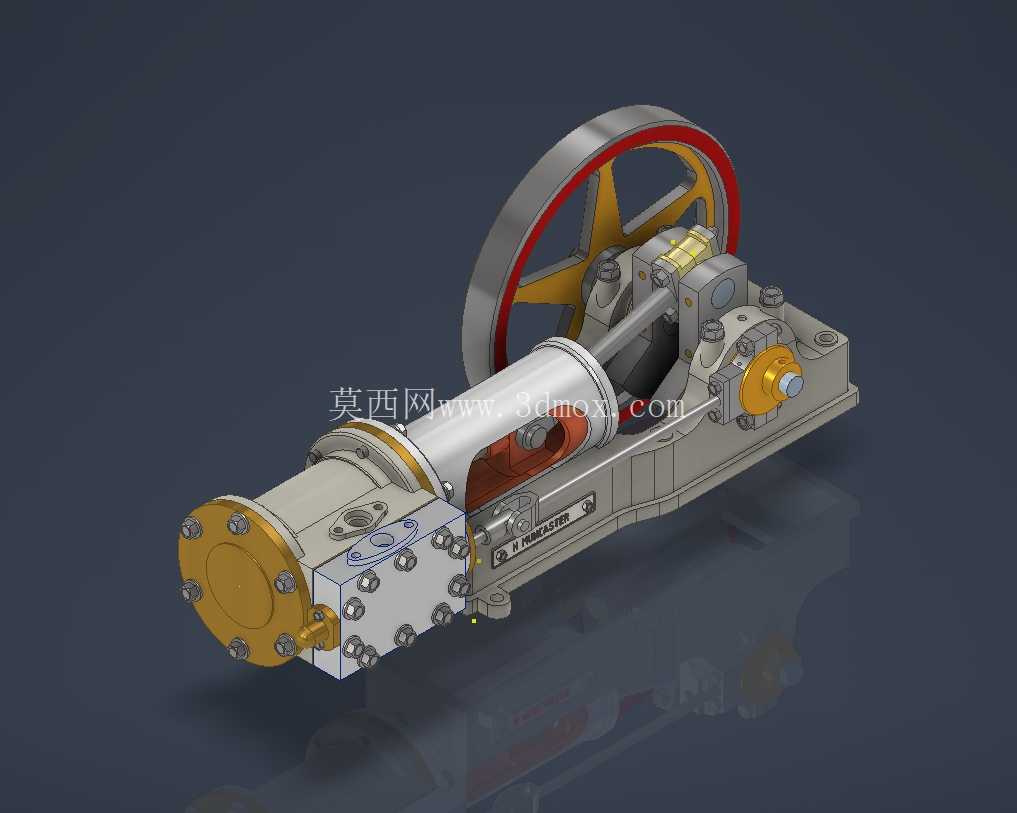

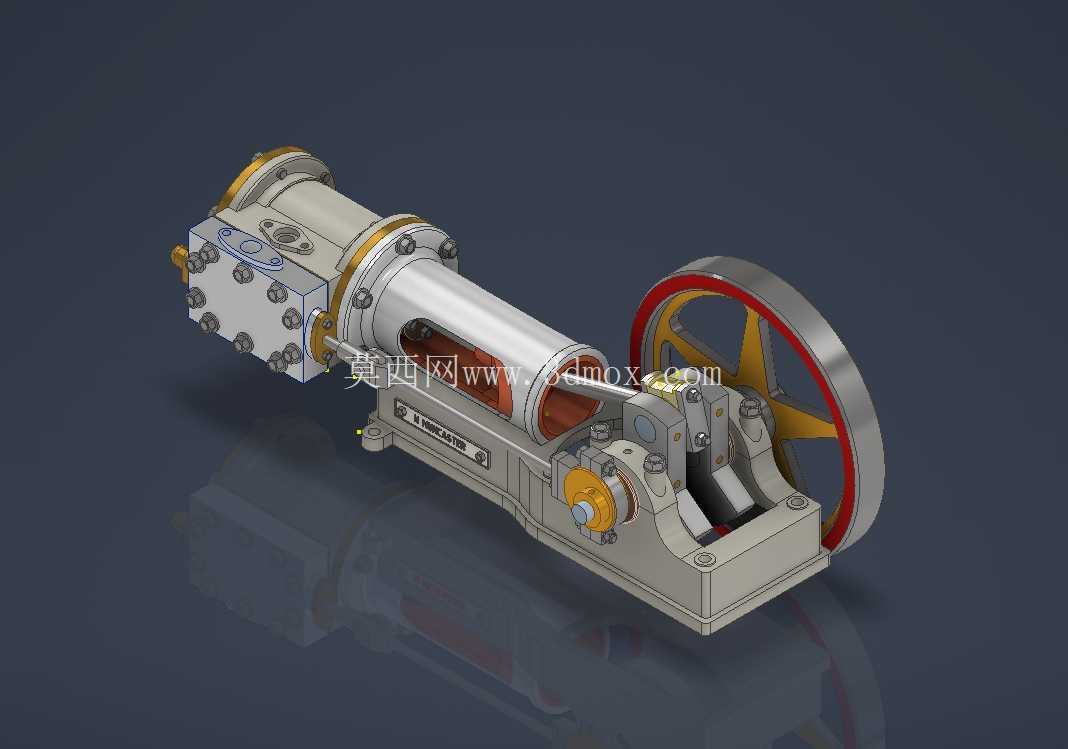

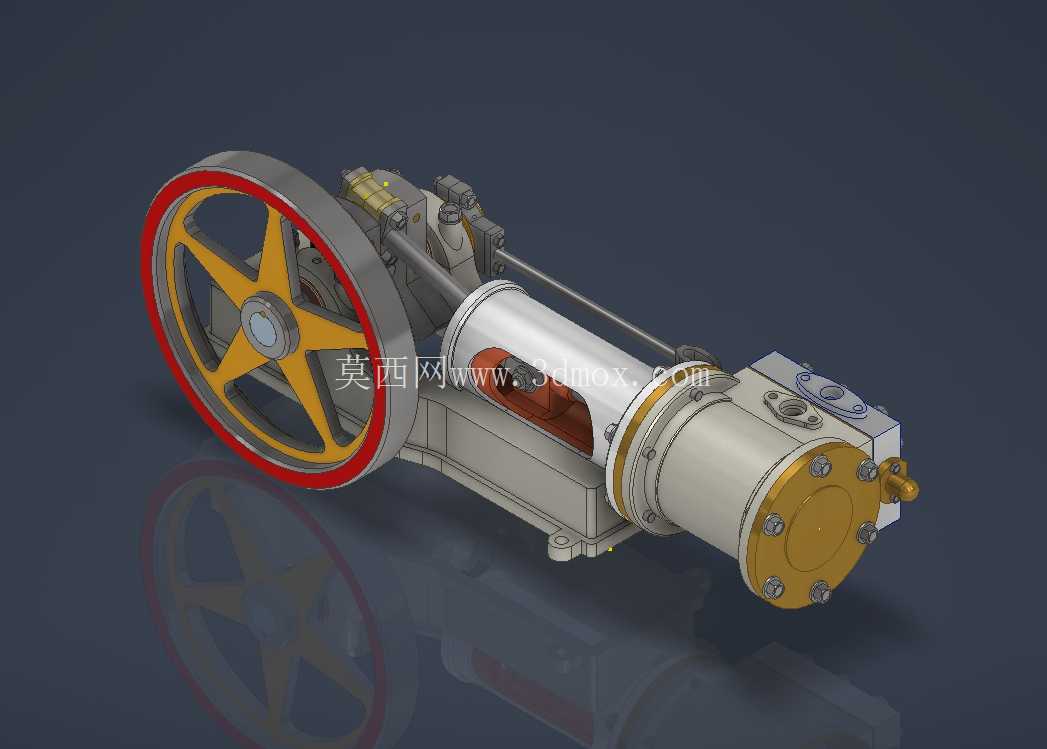

这款单缸卧式蒸汽机的三维结构，完整还原了经典往复式蒸汽动力装置的核心传动逻辑，在小型动力演示、近代工业机械教学、复古动力装置收藏复刻领域有着明确的应用场景。从实际用途来看，这类小尺寸卧式蒸汽机既可以作为工业史教学的具象演示载体，帮助学习者直观理解热能向机械能转换的完整路径，也能作为小型蒸汽动力装置的原型参考，适配低压蒸汽工况下的低速动力输出需求，部分复刻场景中还可作为小型发电机组、复古传动装置的动力源使用。

从功能特性上看，整机采用卧式水平布置结构，核心做功单元为单活塞气缸组件，蒸汽通过气缸侧部的配气机构按做功时序交替进入气缸前后腔，推动活塞在缸套内做水平往复运动，活塞的直线动力通过十字头结构传递给连杆，最终驱动曲轴完成旋转运动输出。曲轴输出端集成了大直径辐条式飞轮，飞轮轮缘做了加厚配重设计，利用大转动惯量抵消单缸动力输出的脉冲波动，让曲轴的旋转输出更平稳，避免单缸结构在上下止点位置出现的动力死点问题。气缸前端采用螺栓紧固的端盖结构，端盖与缸体之间预留了密封件安装槽，可适配不同材质的密封垫片满足低压蒸汽的密封需求，配气阀组与蒸汽控制管路全部集成在气缸侧面的安装基座上，不需要额外搭建外置配气支架，整体结构集成度更高，减少了外接管路的泄漏风险。

设计思路上，这款结构优先保障了机械原理的可视性与结构的易拆装性，所有运动部件的连接关系都没有做额外的外壳遮挡，气缸、连杆、曲轴、飞轮、配气机构的相对位置完全外露，既方便演示时观察各部件的运动时序，也降低了拆装维护的难度。机身采用一体式铸造床身结构，曲轴安装座、气缸安装面、飞轮避让槽都在同一床身上加工成型，保证了各部件的同轴度公差，避免长期运行后出现部件错位导致的磨损加剧问题。配气机构的驱动凸轮直接集成在曲轴端部，与曲轴同步旋转，不需要额外的传动链驱动配气阀，简化了整体传动结构，降低了故障概率。

从安装边界来看，整机的重心集中在床身中下部，床身底部预留了四个螺栓安装孔，可直接固定在水平安装基座上，安装时需要预留飞轮侧的旋转避让空间，避免飞轮旋转时与周边构件发生干涉；气缸端盖侧需要预留一定的拆装空间，方便后期更换密封件、拆解维护活塞组件；侧面配气机构位置需要预留蒸汽管路的连接操作空间，方便接入蒸汽输入管路与排气管道。整机的水平长度方向尺寸以气缸端面到飞轮外侧端面为最大边界，垂直方向以飞轮顶部到床身安装底面为最大高度，宽度方向以床身两侧的安装凸缘为最大宽度，安装时不需要额外搭建过高的基座，水平放置即可满足运行的稳定性要求。

在实际结构设计中，这类小功率卧式蒸汽机的活塞与缸套之间采用间隙配合加密封环的结构，可适应低压饱和蒸汽的工作工况，曲轴与轴承座之间采用滑动轴承结构，可承受连杆传递的交变冲击载荷，连杆两端的铰接位置都预留了润滑注油孔，可定期加注润滑脂降低铰接磨损。配气阀采用滑阀结构，可随曲轴转动精准控制进排气的时序，保证蒸汽做功的效率，同时避免蒸汽短路浪费。整体结构没有采用复杂的精密构件，大部分零件都可通过常规的车、铣、钻加工完成，加工门槛较低，既适合作为教学实训的加工案例，也适合个人爱好者复刻制作，完整还原蒸汽机的运行逻辑。
