直径25mm微型直流动力电机结构

这款直径25mm的微型直流电机，是小型机电设备里极为常用的动力输出部件，在桌面级自动化执行机构、小型智能家电、精密传动模组、消费电子驱动单元里都有极高的出镜率。做结构选型的时候，这类小尺寸电机往往是空间受限场景下的首选，毕竟25mm的圆柱外径，能塞进很多狭窄的安装腔体内，不会占用过多设备内部的布局空间，搭配50mm的机身长度，整体轴向尺寸也控制得十分紧凑，做堆叠设计的时候不用预留过多的轴向避让空间。

从实际功能特性来看，这类直流电机依靠直流供电即可输出稳定转速与扭矩，适配低压供电场景，常见的3V、6V、12V供电规格都能覆盖，启动响应速度快，调速逻辑简单，不需要复杂的驱动电路就能实现基础的转速调节，对于很多只需要单向连续旋转、或者简单正反转切换的驱动场景来说，适配性极强。输出端采用的是圆柱轴伸结构，轴径匹配常规的微型联轴器、小模数齿轮安装公差，可以直接和减速齿轮组、传动滚轮、偏心凸轮等负载部件连接，不需要额外做复杂的转接结构，能大幅降低下游结构的设计复杂度。

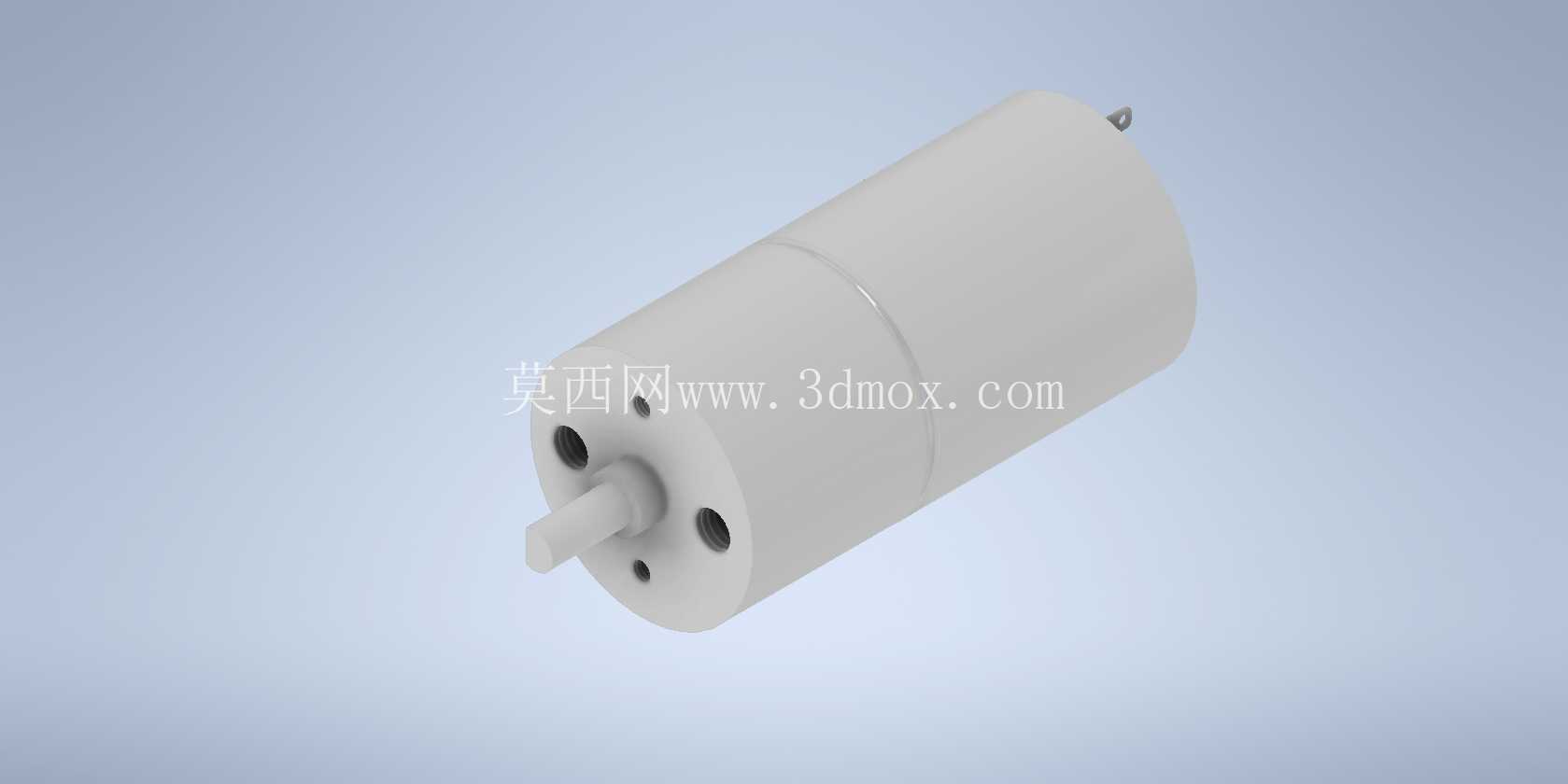

做这款电机的三维建模时，首先要把控的就是安装边界的尺寸精度：机身上的安装孔位分布在输出端端面上，三个安装孔的孔距、孔径都严格按照实物的装配公差还原，确保设计出来的安装座能直接和电机端面贴合锁紧，不会出现孔位错位、装配干涉的问题。机身的圆柱面做了等径处理，没有多余的凸起结构，方便设计抱紧式安装座的时候，能实现整周贴合固定，提升安装后的稳定性，避免电机高速运转时出现径向晃动。输出轴的伸出长度、轴径公差也做了精准还原，确保和配套的传动件装配时，轴向定位准确，不会出现轴伸过长顶到壳体、或者过短导致传动件啮合不到位的问题。

在实际的设备应用里，这类小直径直流电机常用来做小型传送带的驱动源，在桌面式分拣设备里带动窄幅传送带运转，输送小型电子元器件、螺丝等轻量工件；也会用在智能门锁的锁舌驱动机构里，通过输出扭矩带动锁舌伸缩，实现开锁闭锁动作；还有不少小型水泵、微型气泵也会采用这个尺寸的电机作为动力源，带动泵体内的叶轮旋转，实现流体输送。做结构设计的时候，要注意给电机尾部的接线端子预留足够的走线空间，电机尾部的两个接线引脚位置要在模型里准确还原，避免设计壳体的时候把接线位置挡住，导致后期装配时线材弯折角度过大，出现线材断裂、接触不良的问题。另外电机运转时会产生一定的热量，在密闭安装腔体内使用时，要在机身周围预留适当的散热间隙，不要把电机完全包裹在隔热的结构件里，避免长时间运转时热量堆积，影响电机的使用寿命。

建模过程中对于电机的外观细节也做了对应还原，机身的合模线位置、端面的倒角处理都和实物保持一致，在做整机装配的干涉检查时，能精准判断各个相邻部件和电机之间的间隙是否足够，不会因为模型细节缺失导致实际生产时出现装配卡滞的问题。对于需要做静音设计的场景，还可以基于这个电机模型，在机身外围设计减震胶套的安装位，利用胶套吸收电机运转时产生的振动，降低设备整体的运行噪音，这时候精准的电机外径尺寸就显得尤为重要，胶套的内孔尺寸可以直接参照电机外径做公差配合，不用反复打样调整尺寸。
