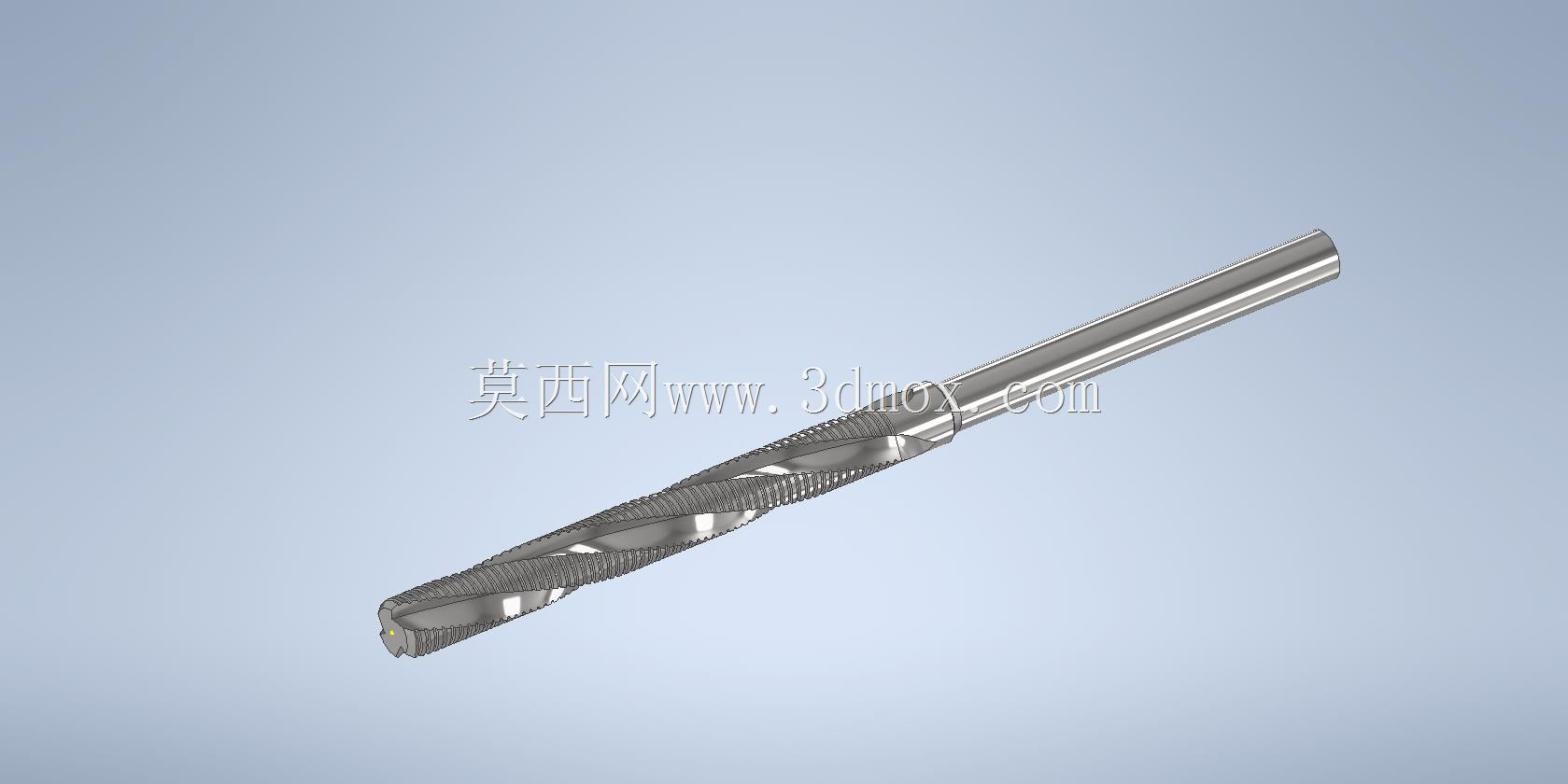

M10规格长柄机用丝锥三维结构设计

项目分类:通用五金配件 发布时间:2024-12-12 ID:843377
  • M10规格长柄机用丝锥三维结构设计

  在机械加工的内螺纹成型工序里,丝锥是应用覆盖度极高的成型刀具,这款总长170mm的M10规格丝锥,主要适配常规台式钻床、立式加工中心以及手持攻丝设备的内螺纹加工需求,针对深度较大的螺纹孔、安装空间存在遮挡的攻丝工位做了结构优化。从实际加工场景来看,普通长度的M10丝锥总长多在80-100mm区间,当工件装夹后螺纹孔端面距离设备主轴端面的距离超过120mm,或是工件存在凸台、型腔结构导致常规丝锥无法探入孔位时,这款加长柄部的丝锥就能避开结构干涉,顺利抵达待加工孔位完成螺纹切削。

  从结构设计逻辑上拆解,这款丝锥整体分为切削工作段、排屑槽段、夹持柄段三个核心部分,切削段采用等距分布的三槽结构设计,相比四槽丝锥,三槽结构的单齿切削厚度更大,排屑空间更充裕,在加工塑性材料比如普通碳素钢、铝合金工件时,不容易出现切屑堵塞在槽内刮伤已加工螺纹表面的问题。槽型采用螺旋槽设计,螺旋升角经过适配M10螺纹的导程做了匹配,攻丝过程中切屑会沿着螺旋槽向柄部方向排出,避免切屑堆积在孔底造成丝锥崩齿。切削部分的锥角做了合理优化,切入时的导向性更好,不会出现刚接触工件时丝锥晃动导致的螺纹孔口烂牙、螺纹同轴度超差的问题。

  柄部采用等直径圆柱结构,直径略小于螺纹小径,既保证了柄部的刚性,避免长径比过大导致攻丝过程中丝锥出现弯曲变形,又能在丝锥探入深孔时,不会因为柄部直径过大刮蹭已加工好的螺纹内壁。柄部的尾端做了扁尾结构,适配钻夹头、丝锥夹头的装夹定位,装夹时扁尾与夹头的锁紧块贴合,能够传递更大的切削扭矩,避免攻丝扭矩较大时丝锥在夹头内打滑,造成丝锥折断或是螺纹乱牙的问题。

  从安装边界来看,这款丝锥总长170mm,夹持时需要保证夹头至少夹持柄部25mm以上的长度,才能保证装夹刚性,因此实际可探入工件的有效深度最大可达140mm左右,能够覆盖绝大多数常规机械零件上M10螺纹孔的加工深度需求。在加工不同材质的工件时,这款丝锥的结构也能适配不同的切削参数:加工低碳钢工件时,可以搭配较低的切削转速,配合切削液使用,螺旋槽能够顺利将带状切屑排出孔外;加工铸铁这类脆性材料时,切屑为细碎颗粒状,较宽的排屑槽也能容纳切屑,不会出现切屑卡滞的问题。

  在三维建模过程中,螺纹部分的建模需要严格匹配M10公制粗牙螺纹的牙型参数,牙型角60度,螺距1.5mm,切削齿的后角做了合理的建模还原,保证模型与实际刀具的几何角度一致,能够用于加工仿真、刀具装配干涉检查等场景。排屑槽的螺旋曲面建模需要保证光滑过渡,避免出现曲面褶皱、棱角突变,还原实际丝锥排屑槽的光滑曲面特征,这样在做切削仿真时,才能准确模拟切屑的流出路径,验证排屑是否顺畅。柄部的同轴度要求在建模时也做了体现,整个丝锥的工作段与柄部保持同一轴线,径向跳动控制在合理范围内,还原实际刀具的精度特征,方便工艺人员在做工装设计时,提前验证丝锥与工件、夹具之间是否存在干涉,提前规避加工过程中可能出现的碰撞问题。

  从实际使用的角度出发,这款丝锥的长柄设计除了适配深孔加工,也能在一些自动化攻丝工位上使用,当机械手带动丝锥移动时,较长的柄部可以留出足够的传感器安装空间,方便加装攻丝深度检测、扭矩检测的附件,不会因为柄部过短导致附件安装位置不足。同时,整体的刚性设计经过平衡,既保证了足够的长度,又不会因为长径比过大导致刚性不足,在正常的切削参数下,不会出现振纹、让刀的问题,加工出的螺纹精度能够满足普通连接螺纹的公差要求,适用于通用机械制造、五金零件加工、设备装配维修等多个场景的螺纹加工需求。
