内燃机用活塞结构三维设计

在往复式内燃机的核心运动组件中，活塞是直接承接燃烧压力、完成能量转换的关键零件，其设计合理性直接决定动力输出效率、运行可靠性与整机寿命。日常接触的小排量通用汽油机、小型航模发动机、园林机械动力单元中，这类活塞的应用占比极高，需要在高温、高压、高速往复的工况下保持稳定的结构强度与密封性能。

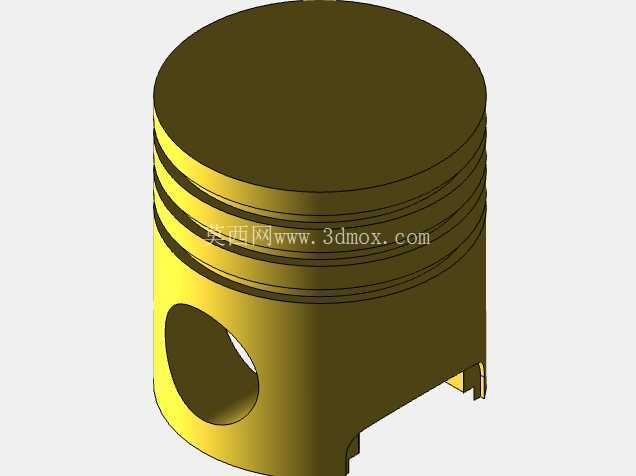

从实际工况需求出发，该活塞的设计首先围绕热效率提升展开，顶部采用平面燃烧室结构，可在压缩行程终了时形成均匀的挤流区域，让油气混合更充分，避免局部过浓或过稀导致的燃烧不完全问题。活塞头部设置多道环槽结构，用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，阻止高温高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。环槽的位置与宽度经过匹配计算，既保证环组的密封刮油效果，又预留足够的热膨胀余量，避免高温工况下环卡滞引发拉缸故障。

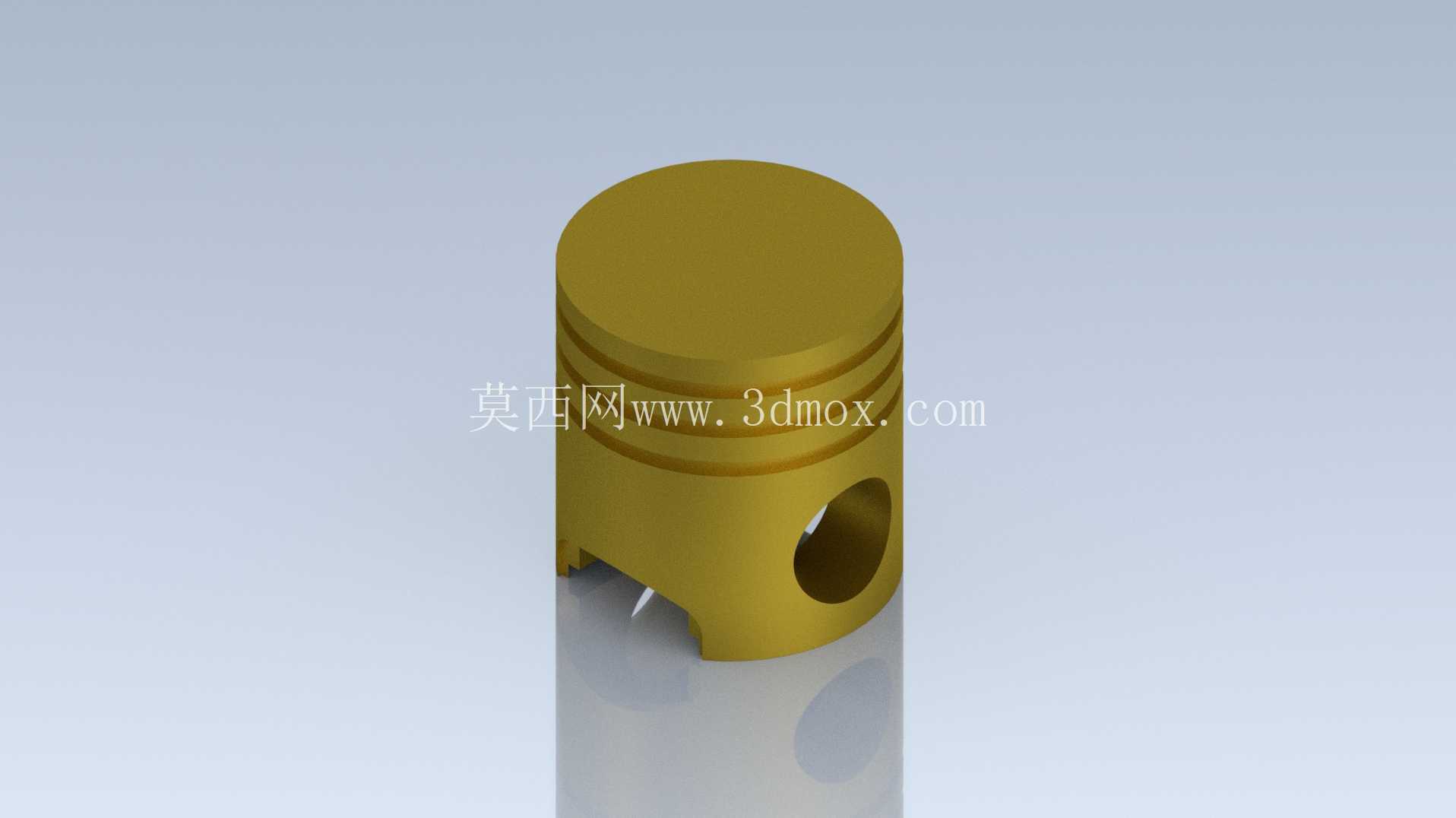

活塞裙部采用非正圆的型线设计，在常温状态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，当活塞在气缸内受热膨胀时，裙部会沿销孔方向产生更大的变形量，最终在工作温度下趋近正圆，保证与气缸壁的均匀贴合，既减少往复运动的敲缸异响，又能避免局部接触应力过大造成的磨损。销孔位置设置在活塞裙部上方区域，采用贯通式结构，用于安装活塞销连接连杆，销孔内部预留足够的配合公差，可适配标准规格的浮动式活塞销，保证活塞销在工作过程中能自由转动，均匀承受交变载荷，避免局部应力集中导致的销座开裂。裙部下端开设的缺口结构，是为了避让曲轴旋转过程中的平衡块与连杆大头运动轨迹，避免活塞运行到下止点时与运动部件发生干涉，这一结构在小型单缸发动机中尤为常见，可在保证结构强度的前提下压缩整机的轴向尺寸，让动力单元结构更紧凑。

材料选择上针对高压燃烧工况做了适配，采用具备良好导热性与高温强度的铝合金材质，相比传统铸铁活塞重量降低40%以上，可大幅减少往复运动的惯性力，降低曲轴连杆机构的冲击载荷，适配更高的发动机转速。设计过程中同步完成了应力仿真分析，针对活塞顶部承受的最高燃烧压力、销孔位置的交变载荷、裙部的侧推力做了多工况校核，对环槽根部、销孔内侧等应力集中区域做了圆角过渡处理，避免应力峰值超过材料的疲劳极限，保证在长期交变载荷作用下不会出现裂纹失效。

安装边界方面，活塞的外径尺寸与对应气缸内径保持严格的配合公差，冷态装配间隙控制在合理范围，既保证热态下活塞不会因膨胀卡滞在气缸内，又不会因间隙过大导致密封性能下降、压缩压力不足。活塞销孔的同轴度、裙部圆柱度、环槽平面度都满足通用内燃机的零件精度要求，可直接适配对应排量的单缸发动机装配需求，无需额外做结构修改。在实际装配过程中，需要注意活塞环的开口位置错开，避免各环开口对齐导致燃气泄漏，同时活塞销的卡环需要完全卡入销孔的卡槽内，防止工作过程中活塞销窜出刮伤气缸壁。

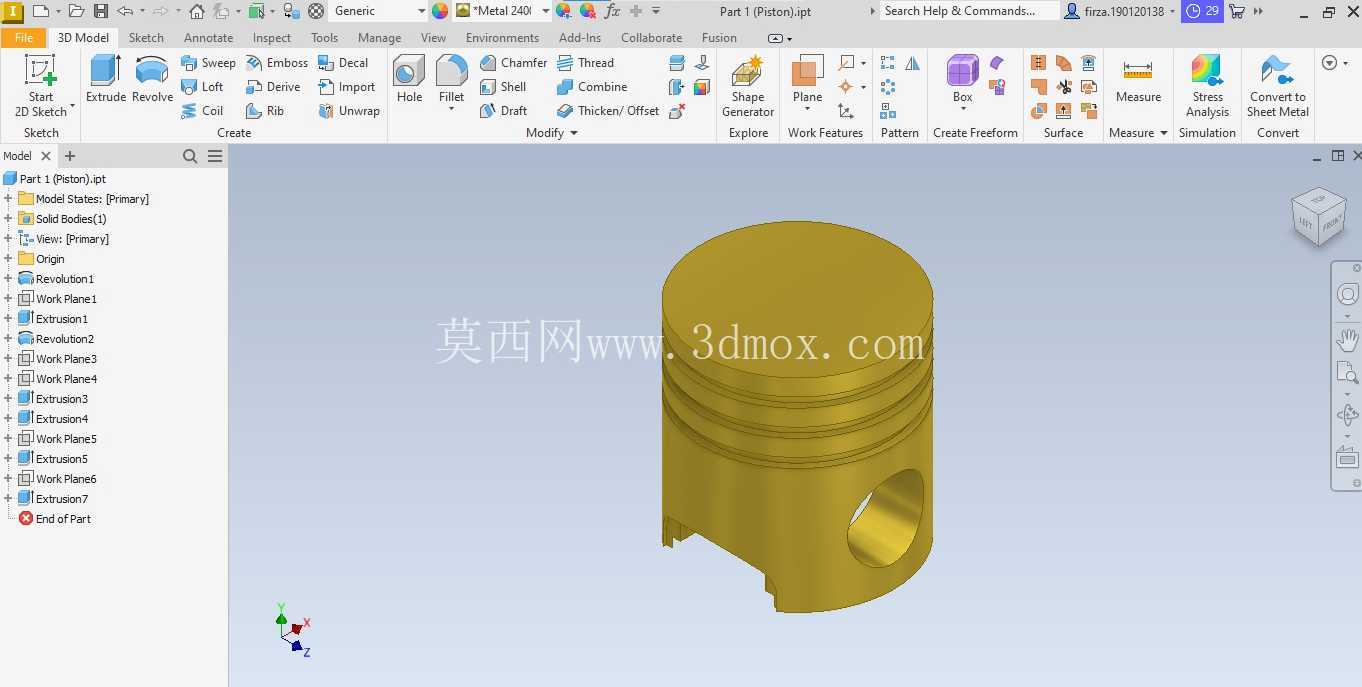

这类活塞结构不仅适用于传统的燃油内燃机，在小型空气压缩机、往复式泵类设备中也有类似的应用场景，只是根据工况差异调整环组数量、裙部长度与顶部结构，核心的设计逻辑都是在保证密封与强度的前提下，尽可能降低运动重量、减少摩擦损耗、提升运行可靠性。三维建模过程中对所有配合面、安装特征都做了精确的参数化定义，每个尺寸都对应实际加工的公差要求，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证，为后续的样机试制、性能测试提供准确的数字模型基础。
