铰接式带座连接支撑构件结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191536
  • 铰接式带座连接支撑构件结构设计
  • 铰接式带座连接支撑构件结构设计
  • 铰接式带座连接支撑构件结构设计

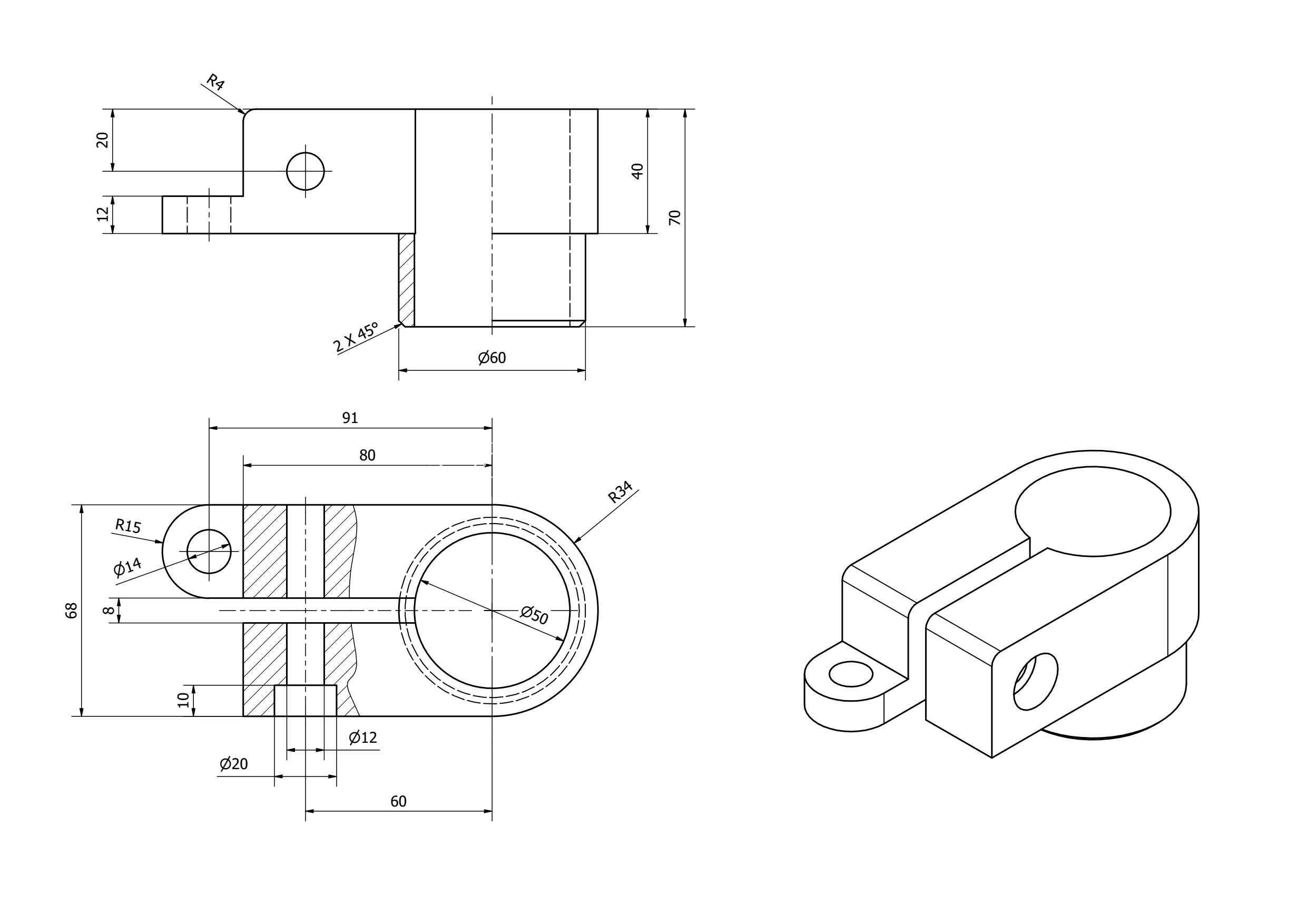

  该构件属于设备铰接部位的核心承载连接件,常见于轻工输送线、小型工装夹具、流体管路配套支架的活动连接节点,主要承担相邻部件间的载荷传递、角度限位与转动铰接功能,替代传统焊接式固定支座,可在设备运维阶段实现快速拆装更换,降低现场维护的作业难度。从结构布局来看,构件一端为带通孔的单耳铰接端,孔位周边做了R15的圆弧过渡处理,避免应力集中导致的疲劳断裂,单耳厚度为20mm,端部做R4圆角去毛刺处理,适配直径14mm的铰接销轴,销轴孔与销轴采用H8/f7间隙配合,保证铰接转动时无卡滞,同时控制径向窜动量在0.1mm以内,避免铰接部位晃动产生的异响与磨损。

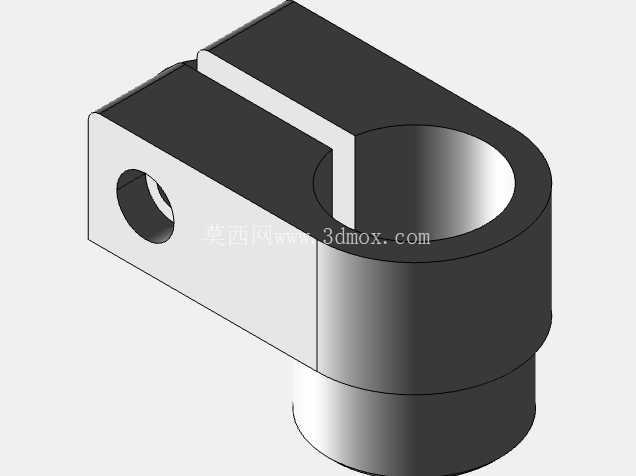

  构件主体为直径60mm的圆柱座体,总高度70mm,座体底部设置直径12mm的定位销孔,用于安装时与安装基面的定位配合,保证装配位置精度,座体侧面设置垂直于铰接端轴线的径向通孔,用于穿装锁紧螺钉,实现铰接销轴的轴向限位,防止销轴在设备运行过程中脱出。构件与安装基面贴合的部位设置7×45°的导向倒角,既方便装配时的快速导入,也可去除机加工后的锐边,避免安装作业时划伤操作人员。从设计思路层面,该构件采用一体化压铸成型工艺,壁厚控制在均匀的6mm左右,避免压铸过程中出现缩孔、冷隔等缺陷,铰接孔与径向锁紧孔、底部定位孔均预留0.3mm的机加工余量,压铸成型后仅需对配合面进行精加工,即可满足装配精度要求,大幅降低零件的加工成本与生产周期。

  安装边界方面,构件沿铰接端轴线方向的总长度为91mm,圆柱座体中心到铰接端孔中心的水平距离为80mm,铰接端孔中心到安装基面的垂直距离为68mm,安装时需保证基面的平面度不大于0.05mm,定位销与底部销孔采用过渡配合,锁紧螺钉的拧紧力矩控制在8-10N·m,避免力矩过大导致座体螺纹滑牙或构件变形。在实际工况应用中,该构件可承受最大1200N的径向载荷与300N的轴向载荷,铰接部位的转动角度范围为±15°,适配常温下无强腐蚀的工作环境,若应用在户外或腐蚀工况,可通过表面阳极氧化或镀锌处理提升耐候性能。

  结构设计时特意在铰接端与圆柱座体的连接部位设置了加强筋结构,筋位厚度5mm,与主体圆弧过渡,有效提升连接部位的抗弯强度,避免长期受载后出现连接部位断裂的问题。径向锁紧孔的位置设置在圆柱座体侧面距安装基面40mm高度处,既保证锁紧螺钉有足够的操作空间,也避免螺钉头部突出座体外轮廓与周边运动部件发生干涉。底部安装面的粗糙度控制在Ra3.2,保证与安装基面贴合紧密,减少装配后的累积误差,铰接孔的内孔粗糙度控制在Ra1.6,降低销轴转动时的磨损速率,延长构件的整体使用寿命。
