一英寸150psi不锈钢管路活接结构

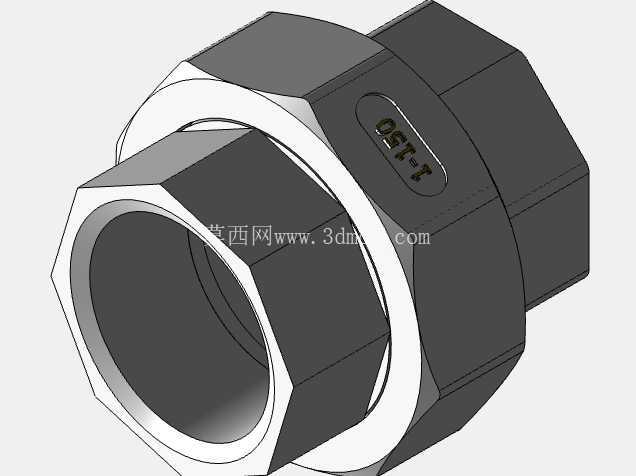

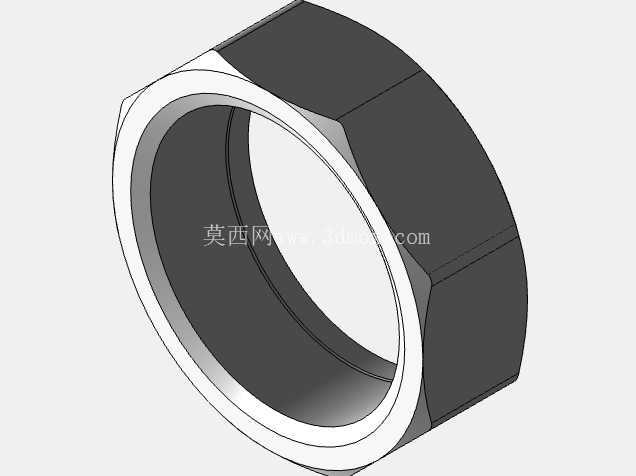

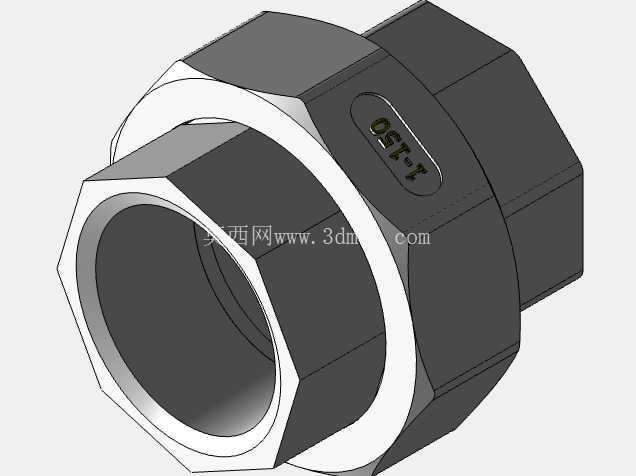

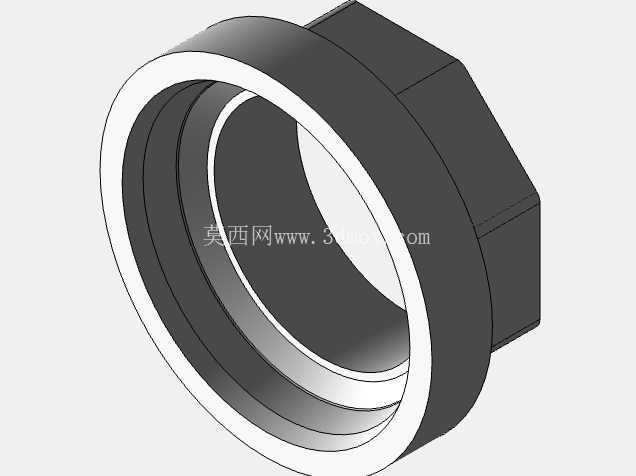

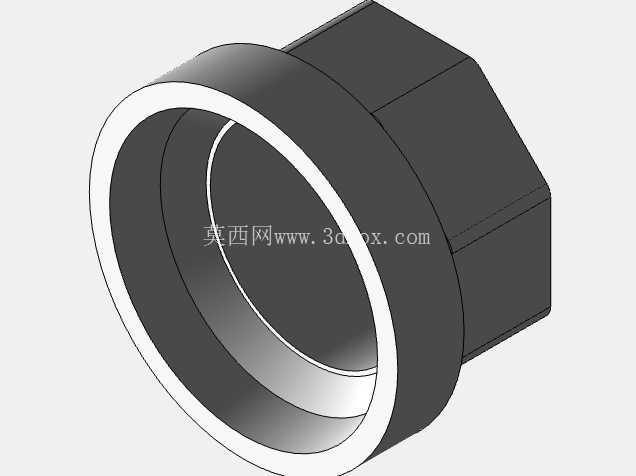

　　在民用供水、工业流体输送、小型液压回路、气动管路布设的现场，经常会遇到需要频繁拆装检修、同时要保证密封可靠性的管路节点，这类节点如果采用普通螺纹直接对接，后期拆换阀门、仪表或者局部管路段时，往往需要转动整段管路，不仅操作空间受限，还容易在反复拧动过程中损伤螺纹密封面，造成渗漏隐患，这款一英寸规格的承压不锈钢活接，就是针对这类场景设计的管路连接件。从实际使用的工况来看，150psi的额定承压能力，覆盖了绝大多数常压供水、低压气动、常规民用暖通回路的压力需求，不锈钢材质的选型，既可以适配普通清水输送场景，也能应对弱腐蚀性流体、户外露天布设的防锈需求，相比铸铁或者铜质接头，在潮湿工况下的抗锈蚀能力更强，长期使用不会因为锈死导致无法拆卸。从结构设计逻辑来看，这款活接采用了三件式组合结构，两端分别带内螺纹接口，中间通过带六角拧动位的锁紧套实现两端的轴向压紧，密封面处预留了平垫密封的安装位，安装时不需要转动两端对接的管路，只需要将两端接口分别对准待连接的管端螺纹拧到位，再旋转中间的锁紧螺母，就能将两个对接端面紧紧压合在密封件上，实现管路的连通密封，这种设计最大的优势就是在狭窄的安装空间内，不需要预留整管转动的操作余量，只需要预留锁紧螺母的扳手拧动空间即可，大幅降低了管路布设的空间要求。

　　外形尺寸上，两端的内螺纹严格匹配一英寸管螺纹的标准牙型与螺距，对接时不需要额外加工过渡接头，直接可以和同规格的镀锌管、不锈钢管、PPR外丝接头适配；中间锁紧部位的六角对边尺寸符合常规活扳手的开口规格，现场安装不需要定制专用工具，用普通活动扳手或者对应规格的开口扳手就能完成锁紧操作；整体轴向长度控制在常规活接的标准尺寸范围内，替换现有管路上的同规格旧活接时，不需要调整两端管路的间距，直接拆装替换即可，不会出现尺寸不匹配导致的管路拉扯或者间隙过大问题。

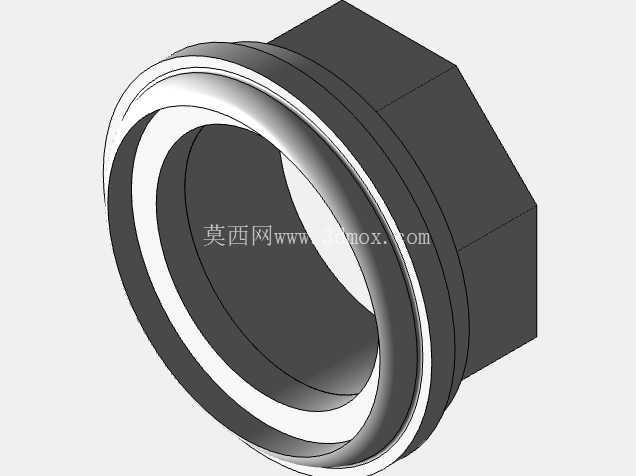

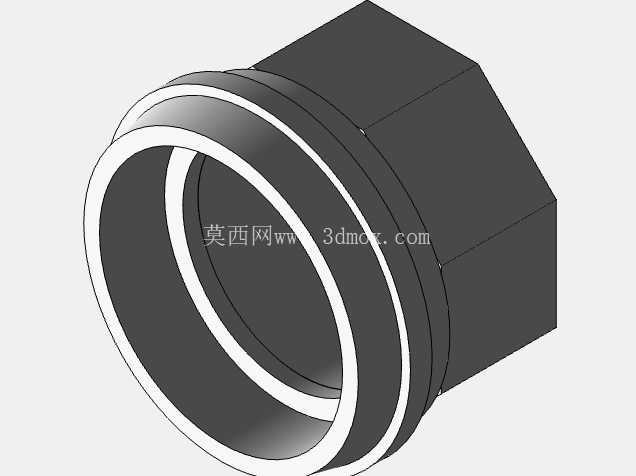

　　安装边界方面，这款活接适用的管路介质温度范围覆盖常规冷热水、低压气体的输送需求，安装时要注意密封端面的清洁，不能残留生料带碎屑、金属毛刺等杂质，避免压合时出现密封面间隙导致渗漏；锁紧时的扭矩不需要过大，只要能将密封件均匀压合实现无渗漏即可，过大的锁紧扭矩反而会造成不锈钢螺纹滑牙，或者压裂密封垫片，反而影响密封寿命。在实际的三维建模过程中，这款活接的结构细节还原需要重点关注几个部位：一是两端内螺纹的牙型角度与螺距精度，要保证和标准管螺纹的适配性，建模时如果做装配模拟，要预留螺纹配合的合理间隙，避免出现干涉报错；二是中间锁紧套的六角棱边做了微小的倒角处理，既避免安装时棱边割伤操作人员，也能在扳手拧动时减少打滑的概率；三是密封槽的深度与宽度尺寸，要匹配常规的四氟垫片或者橡胶垫片的厚度，保证压合后密封件有合理的压缩量，既不会因为压缩量过大导致垫片被挤破，也不会因为压缩量不足导致密封失效。

　　在管路系统的三维布管设计中，这类活接通常会布置在阀门两端、仪表接口处、需要定期拆解维护的管路段，布设时要注意给活接的锁紧操作预留足够的扳手空间，不能将活接紧贴墙面或者其他设备构件布置，否则后期安装或者拆解时扳手无法卡入六角位，会大幅提升维护难度。另外，不锈钢材质的活接在和不同材质的管路对接时，要注意电化学腐蚀的问题，如果是和碳钢管路对接，最好在螺纹连接部位增加聚四氟乙烯隔离层，避免长期使用过程中不同金属接触产生的电化学腐蚀造成接头锈死。从结构强度来看，150psi的承压等级下，整个活接的壁厚设计留足了安全余量，即使管路出现短时的压力波动，也不会出现接头开裂或者变形的问题，六角受力部位的壁厚经过加强处理，扳手拧动时不会因为受力过大出现棱边变形打滑的情况。
