1-1/4英寸150psi不锈钢管路活接结构

在民用给排水、工业流体输送、低压气动回路、化工介质输送等诸多管路布设场景里，可拆式的活接组件一直是管路安装、后期运维环节里不可或缺的连接件，这款公称尺寸1-1/4英寸、额定承压150psi的不锈钢活接，就是针对中等通径管路的可拆卸连接需求设计的典型结构。从实际使用场景来看，这类活接常被用在需要频繁拆装检修的管路节点，比如水表前后、阀门组旁、设备进出水口位置，相比焊接或者直接螺纹对接的管路，活接结构可以在不转动两端整段管路的前提下完成拆装，大幅降低后期维护的操作难度，尤其是在空间局促的管路布设区域，不用大范围挪动周边管线就能完成局部组件更换，这也是活接类零件在管路系统里普及率极高的核心原因。

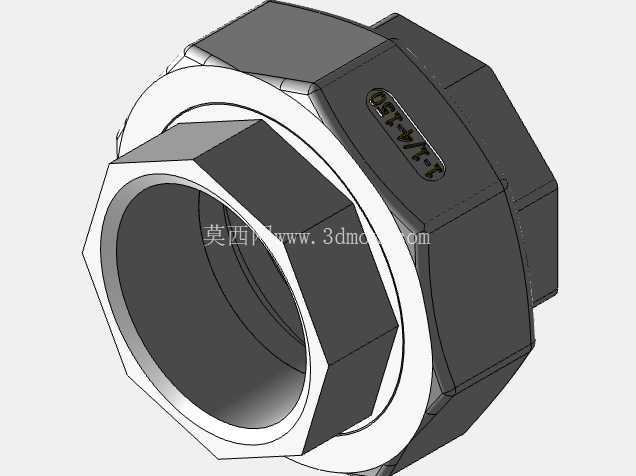

从功能特性上看，这款活接采用304不锈钢材质打造，本身具备不错的耐氧化、抗弱腐蚀能力，能够适配常温清水、压缩空气、低压蒸汽、弱酸碱流体等多种常见输送介质，150psi的额定承压能力换算为公制单位约1.03MPa，完全覆盖常规民用供水、普通工业低压管路的压力工况，不会在正常工作压力下出现渗漏、结构变形的问题。结构上采用三件套组合设计，两端分别带内螺纹接口可以对接同规格的外螺纹管端，中间的锁紧螺母通过六角施力面拧紧后，会将两端的接头体压紧在中间的密封垫上，实现端面密封，这种密封形式相比单纯的螺纹密封可靠性更高，也能避免螺纹缠生料带带来的安装繁琐问题，只要密封垫没有老化损伤，多次拆装后依然能保持稳定的密封性能。

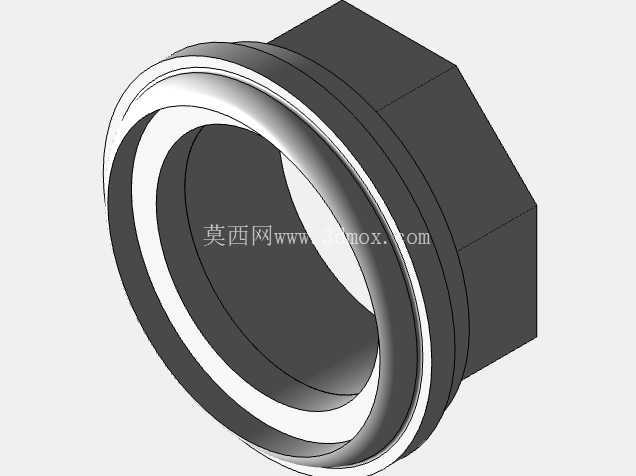

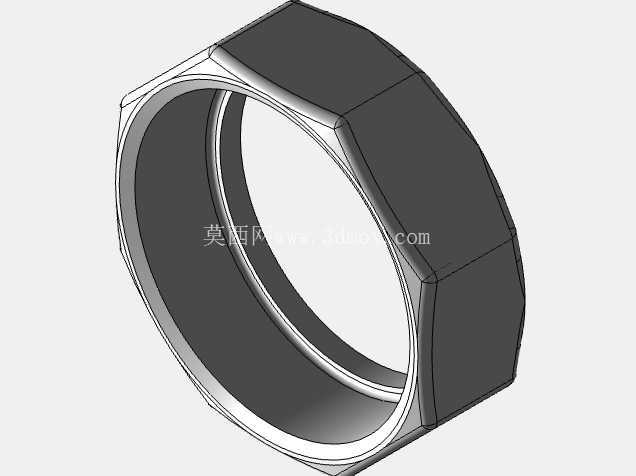

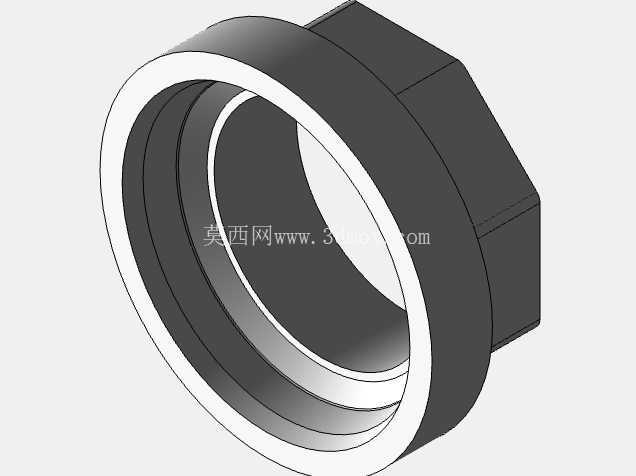

从设计思路层面拆解这个结构，首先是两端接头体的外形，其中一端设计为外六角结构，方便安装时用扳手卡住定位，避免拧紧锁紧螺母的时候接头跟着转动，另一端的接头体外径和锁紧螺母的内止口匹配，保证拧紧过程中两端接头的同轴度，不会出现偏心导致的密封面压合不均问题。锁紧螺母的外形采用多面体切削设计，相比标准六角螺母增加了扳手卡位的接触面，在空间有限的位置用活动扳手也能找到合适的施力角度，不会出现打滑拧圆角的问题。螺母表面压制的规格标识，能让施工人员在管路密集的安装现场不用测量就能快速识别接头规格，避免装错配件返工。密封面的位置设计了定位凹槽，用来放置密封垫片，安装时垫片不会移位，保证整个密封环面的压合压力均匀，杜绝局部渗漏的隐患。

关于安装边界和尺寸适配，这款活接的公称通径对应DN32，两端的内螺纹为标准1-1/4英寸管螺纹，和同规格的水管、阀门、泵体接口可以直接匹配，不需要额外加装转接头。整体外形的最大外径是锁紧螺母的对边尺寸，安装时需要预留足够的扳手操作空间，一般来说在接头径向预留至少30mm的操作间隙，就能满足普通活动扳手的拧紧操作需求。轴向的总长度在锁紧螺母完全拧紧的状态下为固定值，管路设计时可以直接按照这个尺寸预留安装间距，不用额外考虑拧紧后的长度伸缩量，因为这种端面密封的活接拧紧过程中轴向位移量很小，不会对两端管路产生额外的轴向推力。需要注意的是，安装时不要过度拧紧锁紧螺母，否则会压溃密封垫，反而会导致密封失效，一般用扳手拧紧后再追加1/4圈就能达到足够的密封压力。另外这款不锈钢活接的适用温度范围和密封垫材质直接相关，如果搭配常规丁腈橡胶垫，适用温度在-20℃到120℃之间，如果更换为氟橡胶垫则可以提升到更高的温度区间，适配不同的介质输送需求。在三维建模过程中，这类零件的建模重点是要保证螺纹规格的准确性、密封面的平面度要求，以及锁紧螺母和两端接头的配合间隙，间隙过大会导致同轴度偏差，间隙过小则会出现安装卡滞的问题，建模时需要按照管螺纹的标准参数绘制牙型，同时预留合理的装配公差，保证虚拟装配的时候和实际安装的状态一致，方便后续做管路干涉检查、装配工艺模拟的时候得到准确的结果。
