核超级跑车系统金属承载安装支架结构

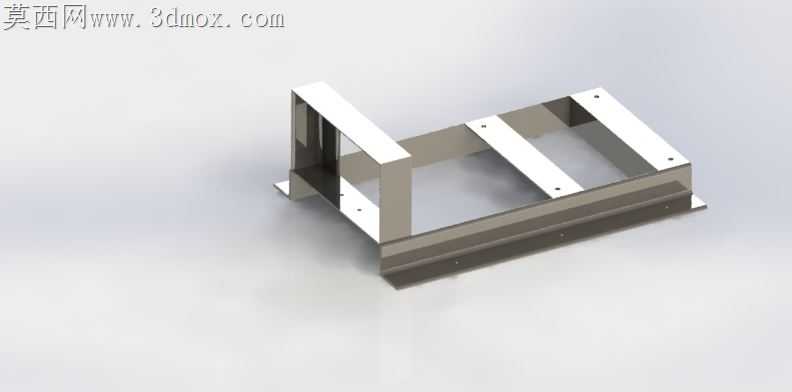

小批量试制超跑承载支架时，最容易被忽略的是钣金折弯后的应力回弹问题，这类L型拼接的框架构件，若折弯角度偏差超过0.5度，后续拼接焊缝间隙会出现单侧挤死、另一侧缝隙超过2mm的情况，既影响焊接强度，也会让后续安装面的平面度超差。这款支架的横向承托梁采用了分段式折弯设计，每段折弯边都预留了0.2mm的工艺反变形量，抵消冷轧钢板折弯后的回弹趋势，不需要后续大量校形就能保证拼接基准面的贴合度。

支架上的安装孔全部采用了冲孔后再精修的工艺路线，边缘的翻边高度控制在3mm，既保证螺栓安装时的接触面积，也避免翻边过高导致螺栓拧紧时出现虚接。纵向立板和横向梁的连接位置，没有采用满焊的设计，而是在拼接缝的两端预留了10mm的段焊位置，中间留空释放焊接热应力，防止焊接后整个框架出现翘曲变形，毕竟这类支架要承托车载核心部件，焊接变形带来的安装面错位，会直接导致后续部件装配时出现强制对位，长期颠簸工况下容易出现连接螺栓疲劳断裂。

底部的折边设计做了双层叠压处理，外层折边包裹住内层梁的端面，既可以遮挡切割后的毛刺锐边，避免装配时划伤操作人员，也能提升整个框架的抗扭刚度，在承受侧向冲击力时，折边位置不会出现瞬间的应力集中开裂。立板上的减重缺口没有做直角过渡，全部采用了R8的圆弧过渡，减少应力集中点，哪怕车辆在极限工况下出现高频振动，缺口位置也不会萌生疲劳裂纹。

实际装配验证时，这类支架不需要额外做定位工装，依靠各折弯边的贴合止口就能快速定位，拼接时的错边量能控制在0.3mm以内，大幅降低了焊接工装的制作成本。表面处理采用哑光喷塑，粗糙度控制在Ra6.3，既不会因为过于光滑导致后续线束固定时出现滑脱，也能在日常运维时快速擦拭表面积攒的灰尘。支架上的所有外露锐边都做了0.5mm的倒角处理，哪怕是后期检修时徒手操作，也不会被锋利的切割边划伤。

考虑到超跑行驶时的高频振动特性，每个安装孔位都预留了0.1mm的公差余量，既保证螺栓能顺利穿入，也不会因为孔位间隙过大导致部件安装后出现旷量。不同厚度板材的拼接位置做了等厚过渡处理，焊接时不会因为板材厚度差过大出现焊穿或者未焊透的缺陷，整个支架的重量控制在合理区间，不会给整车带来额外的负重压力，同时承载能力完全满足核心部件的固定需求，哪怕经历连续的颠簸路面测试，连接位置也不会出现松动变形的问题。
