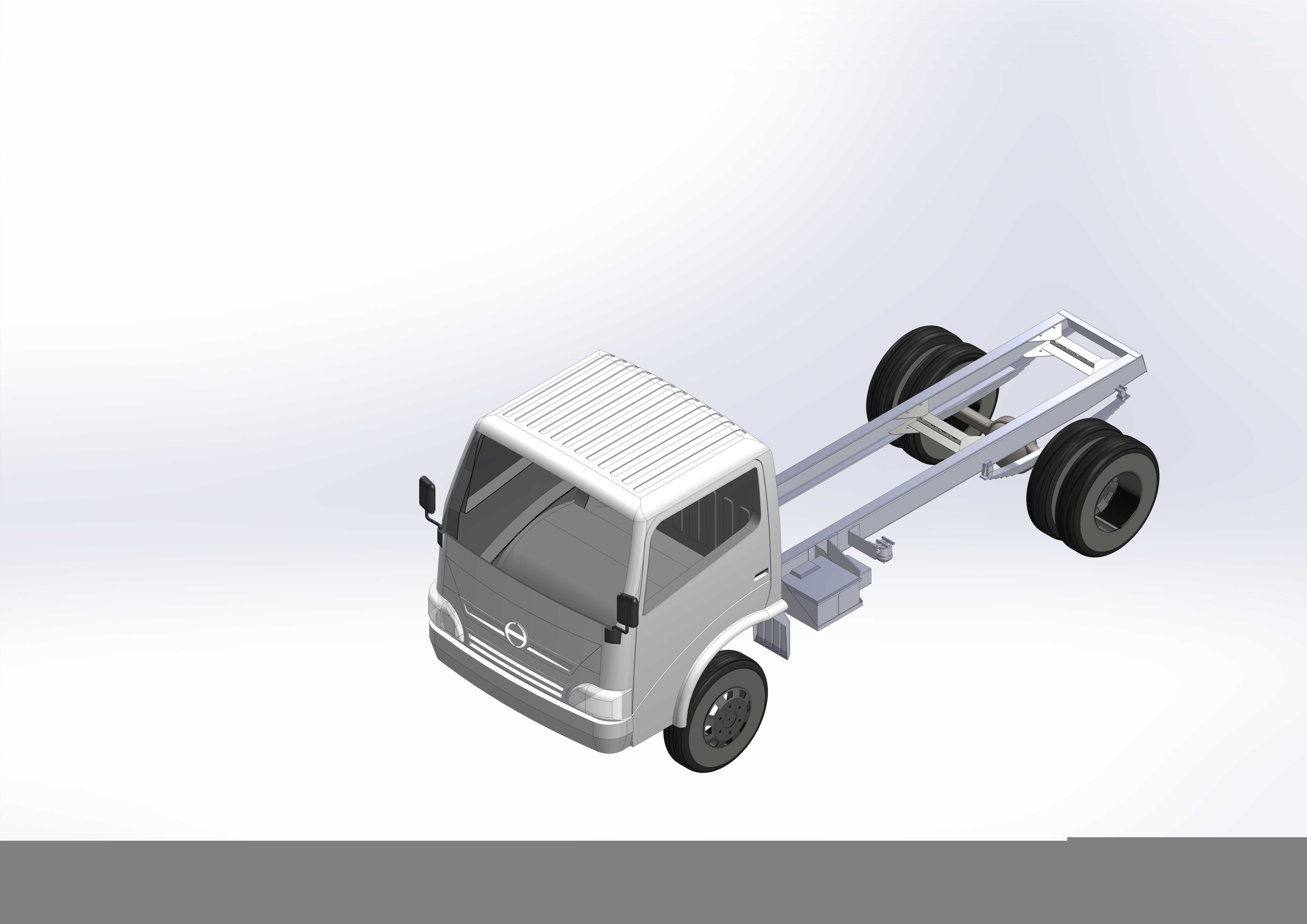

轻卡底盘带驾驶室整车结构三维数模

轻卡底盘装配环节最容易被忽略的隐患，集中在车架纵梁与驾驶室悬置的匹配公差上，不少量产车型下线后出现怠速抖动、驾驶室偏移的问题，根源就在数模阶段未对装配干涉做全工况校验。这款轻卡数模的车架部分采用变截面纵梁设计，前段收窄适配驾驶室安装点位，后段保持等截面保证载货承载刚度，纵梁上的安装孔位全部按照实际冲压工序的定位基准排布，避免后期加工时出现孔位累计偏差导致的附件装不上问题。驾驶室与车架连接的悬置软垫安装座，数模里预留了0.8mm的调整间隙，对应实际装配时的橡胶件压缩量，不会出现硬连接导致的震动直接传递到驾驶舱的问题。前轮转向节与直拉杆的运动包络在数模里做了全转角校核，左右打满方向时不会和车架纵梁、制动管路发生剐蹭，这点是很多新手建模时容易遗漏的细节，往往只做静止状态的装配，忽略动态运动的干涉风险。后桥部分的钢板弹簧安装座与车架的连接点位，数模里按照实际U型螺栓的安装空间做了让位，不会出现螺栓拧紧时工具伸不进去的尴尬情况。轮胎与轮眉的间隙在空载、满载两种状态下都做了校核，重载时车架下跳不会蹭到轮罩边缘。驾驶室的曲面过渡做了小圆角处理，对应实际冲压工艺的拉延成型要求，避免出现锐角导致的冲压开裂问题，前挡风玻璃的安装面预留了密封胶条的压装余量，胶条压缩后的贴合面宽度均匀，不会出现漏水隐患。车架上的线束固定卡扣安装座全部做了凸台设计，避免线束直接贴在纵梁表面被磨损，燃油箱的安装支架与车架的连接位置避开了纵梁的应力集中区，长期颠簸路段行驶不会出现支架焊缝开裂的问题。数模里的每个连接点位都对应实际装配的工艺顺序，先装车架铆接件再走管路线束，最后吊装驾驶室和后桥，不会出现装配顺序倒置导致的零部件需要反复拆装的问题，对刚接触商用车设计的实训人员来说，能直观理解底盘装配的层级逻辑，明白每个结构设计背后对应的工艺要求和工况限制，而不是只停留在外观形状的模仿上。
