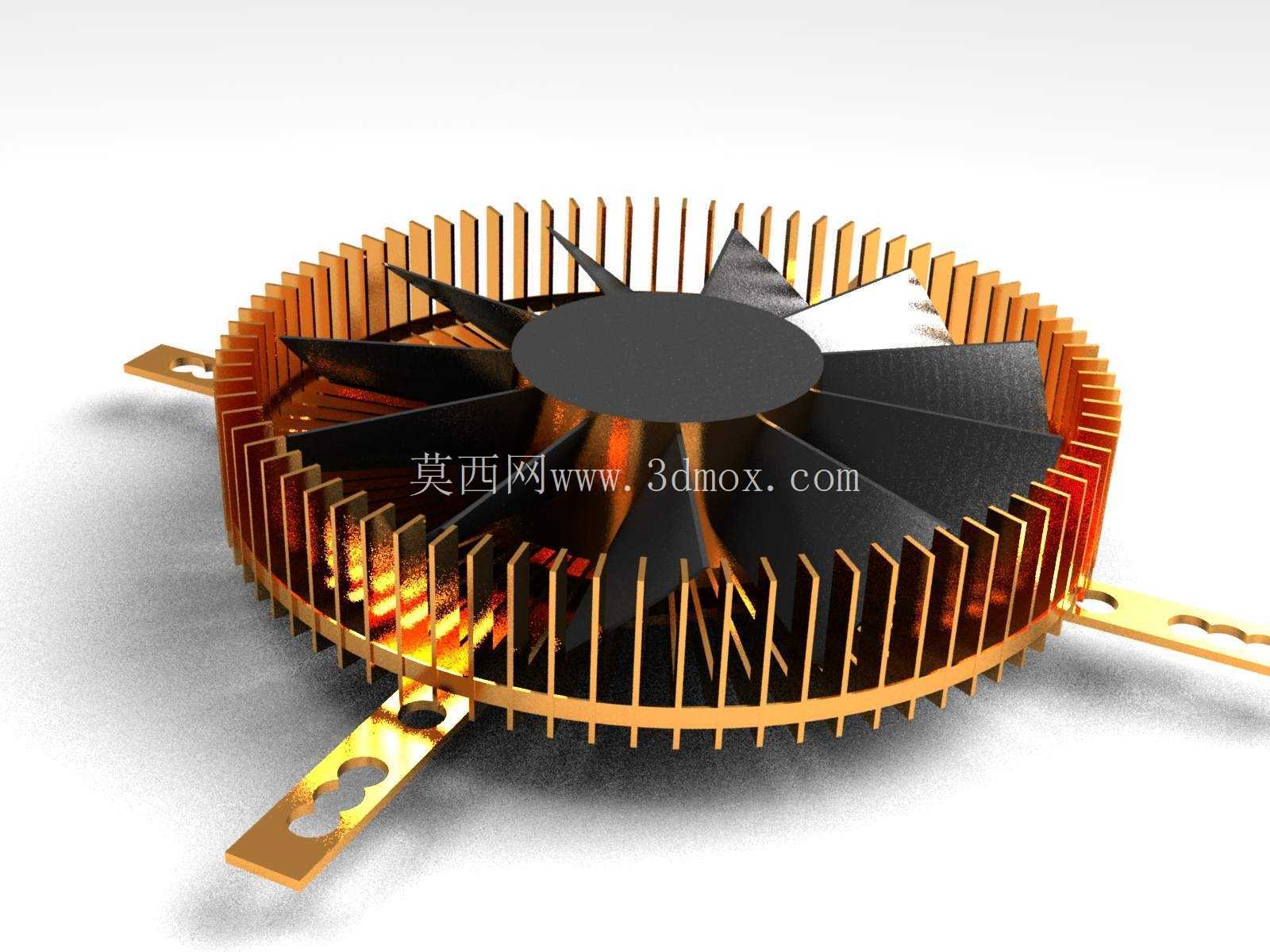

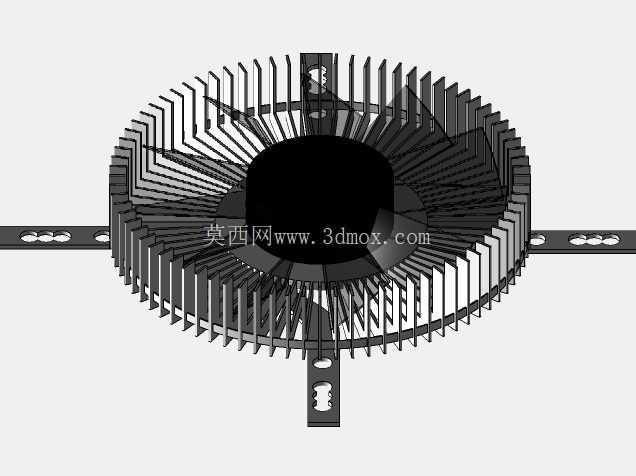

这款散热结构主要面向台式计算机CPU散热场景,同时也可适配工控主板、小型嵌入式计算模块、低功耗工业控制板卡的主动散热需求,在桌面PC装机、工业控制终端、小型服务器节点、嵌入式开发板散热改造场景中都能适配。从结构组成来看,整个模组分为散热鳍片基体、轴流风轮、安装固定支脚三个核心部分,鳍片采用环形阵列排布的纯铜材质,每一片鳍片都沿径向垂直立在环形铜底座上,鳍片之间预留均匀的通风间隙,能让气流顺着鳍片间隙快速流通,带走鳍片上蓄积的热量。
风轮采用七叶斜切轴流设计,叶片的倾斜角度经过气流导向优化,转动时可以将轴向吸入的冷空气导向四周的鳍片间隙,避免气流在鳍片中心区域形成紊流死区,相比直叶片风轮,这种斜切叶片能在相同转速下获得更大的通风量,同时降低叶片切割气流产生的风噪。安装支脚从鳍片外圈的四个方向延伸而出,支脚上设计了长圆形的安装孔,孔位间距适配主流台式机CPU插座的安装孔距,长圆孔的设计可以抵消一定的加工公差,安装时不需要精准对位就能顺利固定,降低装配难度。
设计过程中,首先要考虑的是散热底座与发热源的接触面积,环形底座的中心平面平整度控制在较高精度,确保和CPU表面贴合时不会出现缝隙,减少接触热阻;鳍片的高度、厚度和间距经过匹配计算,在有限的安装高度内最大化散热面积,同时不会因为鳍片过密导致风阻过大,影响通风效率。风轮的中心轮毂尺寸做了优化,不会遮挡鳍片中心区域的进风路径,叶片边缘和鳍片内壁之间预留了合理的转动间隙,既不会因为间隙过大漏风降低散热效率,也不会因为间隙过小导致转动时叶片剐蹭鳍片。整个散热模组的整体高度控制在常规塔式散热器以下,适配小机箱的安装空间,不会遮挡内存条或者主板供电区域的散热片,横向尺寸也控制在标准CPU散热的安装边界内,不会和周边的主板元件产生干涉。
在实际使用中,当CPU满负载运行产生大量热量时,热量会通过底座快速传导到每一片铜鳍片上,风轮转动带动冷空气从中心区域进入,穿过鳍片之间的间隙将热量带出,形成完整的散热循环。铜材质的高导热特性可以让热量快速从底座分散到所有鳍片上,避免热量在底座区域蓄积,相比铝制鳍片,相同体积下铜鳍片的导热效率更高,能应对更高TDP的处理器散热需求。固定支脚的厚度经过强度校核,安装时拧紧固定螺丝不会出现支脚变形的情况,能保证散热底座和CPU表面始终保持紧密贴合,长期使用也不会因为震动出现松动移位的问题。风轮的动平衡经过校准,高速转动时不会产生明显的震动,避免长期震动导致主板焊点疲劳或者固定螺丝松动。整个结构没有多余的冗余设计,所有部件都服务于散热效率和安装可靠性的核心需求,鳍片的阵列排布既保证了结构强度,也最大化了和空气的接触面积,风轮的叶片数量和角度经过多轮迭代调整,在风量、风压和风噪之间取得平衡,适配日常办公、轻度游戏、工业控制等多种场景下的散热需求,不需要额外加装导流罩就能实现不错的散热效果。
