带木托盘仓储周转纸箱结构设计

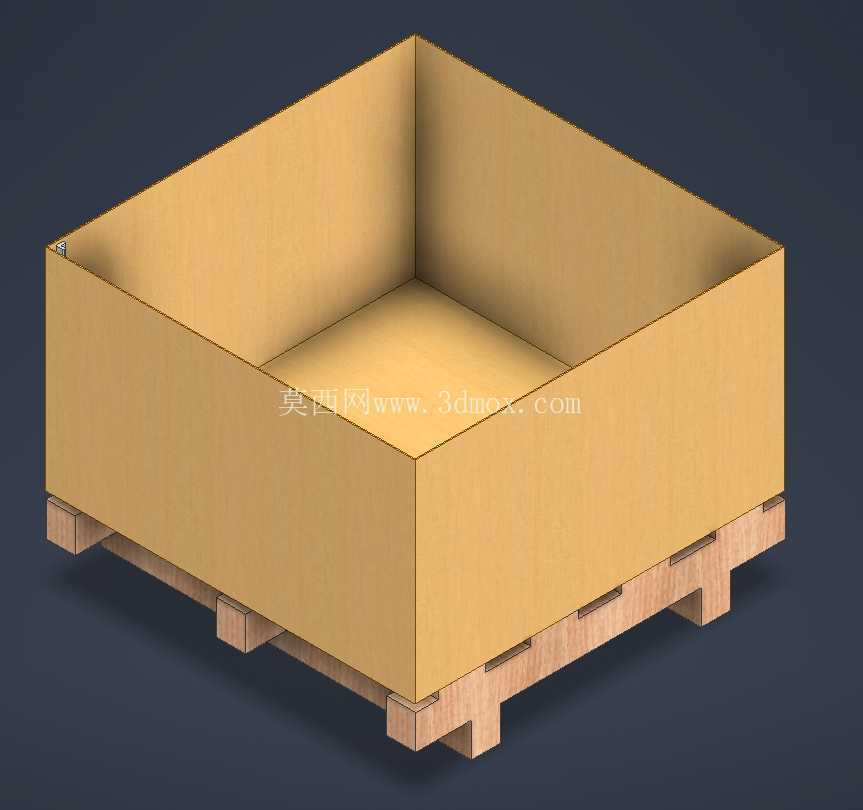

　　在生产制造与仓储物流环节，单元化载具的适配性直接影响物料周转效率，这款带木质托盘的敞口纸箱结构，主要面向车间半成品暂存、厂内工序间转运、成品出库堆码这类场景设计，区别于普通单独使用的瓦楞纸箱，它直接将箱体与标准木托盘做一体化适配，省去了人工将纸箱逐个码放到托盘上的对位调整步骤，也避免了转运过程中纸箱在托盘表面滑移偏位的问题。从结构设计逻辑来看，箱体采用无盖敞口形式，侧壁做了加厚折边处理，四个立面的拼接位置采用互锁咬合结构，不需要额外打钉或者粘贴胶带就能完成成型，组装时工人只需要沿着预压的折痕将侧壁立起，扣合边角的锁扣结构就能快速成型，空箱状态下可以完全折叠摊平，大幅减少空箱存储时占用的仓储空间。底部与木托盘接触的位置做了整面的承重衬板，分散箱内物料对箱底的压力，避免装载较重的颗粒状、块状工件时，箱底局部受压出现破损塌陷。配套的木托盘采用双面进叉结构，两个方向都可以适配手动液压车、电动叉车的叉齿进入，托盘的墩块间距按照常规仓储叉车的叉齿间距做匹配，不需要额外调整叉齿间距就能完成叉取作业，托盘面板与纸箱接触的面做了打磨倒角处理，没有突出的毛刺和钉头，避免戳破纸箱底板造成物料撒漏。

　　外形尺寸上，箱体与托盘的外轮廓保持一致，整体外尺寸为700mm×700mm，箱体侧壁高度根据常规人工取料的舒适高度设定，工人站立状态下不需要过度弯腰就能拿到箱底的物料，适合放置在生产线边作为工位物料缓存箱使用，也可以多层堆码在高架货架上作为仓储单元使用。设计过程中重点考虑了不同场景下的受力情况，当箱内装满散料时，侧壁会受到物料向外的挤压力，因此在侧壁的上沿做了一圈加厚的围边结构，提升侧壁的抗形变能力，避免长时间装载物料出现侧壁向外鼓胀的情况，导致堆码时上层箱体无法平稳放置。托盘的墩块高度预留了足够的叉齿进入空间，即使是低位的手动液压车也能顺利将整个单元托起，不需要额外垫高。

　　在实际使用场景中，这类载具可以适配机械加工车间的金属零部件周转、装配车间的标准件分类存放、成品仓库的出库打包单元，相比纯塑料周转箱，它的自重更轻，空箱回收时占用空间更小，相比单独使用纸箱加托盘的组合，它的对位精度更高，转运过程中整体稳定性更好，不会因为急停或者转弯出现纸箱滑落的情况。箱体内部没有额外的分隔结构，用户可以根据存放物料的尺寸自行添加格挡，适配不同规格的物料存放需求，纸箱的材质选用高克重的耐磨瓦楞纸，表面有一定的防泼溅能力，短时间接触少量水渍不会出现软化破损，适合车间内复杂的使用环境。

　　托盘的木质材料经过干燥处理，含水率控制在合理区间，不会因为仓储环境的湿度变化出现开裂变形，各个连接位置的钉子都做了沉头处理，不会突出表面刮伤操作人员或者刮破纸箱。整个结构没有复杂的异形零件，所有部件都可以采用常规工艺批量加工，制造成本可控，适合作为一次性或者多次循环使用的周转载具，在循环使用过程中，如果纸箱出现破损，可以单独更换箱体部分，托盘可以重复利用，降低长期使用的综合成本。在堆码场景下，箱体上沿的围边结构刚好可以嵌入上层托盘的底部间隙，多层堆码时不会出现横向滑移，提升高位存储的安全性，敞口的设计也方便物料的存取，不需要额外打开箱盖，适合高频次取放物料的工位使用。
