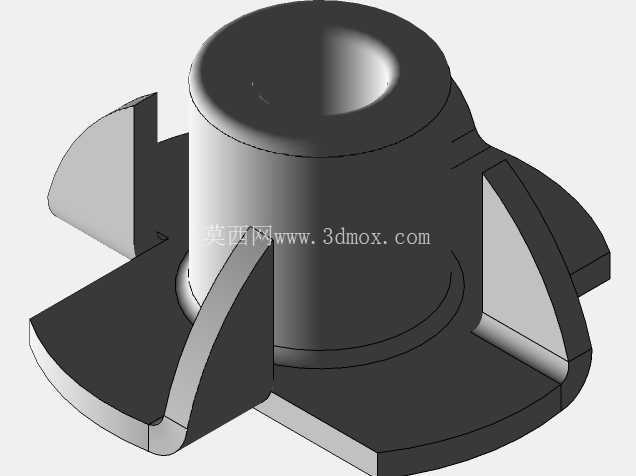

M5规格T型四爪卡装锁紧螺母结构

　　这款M5规格的四爪卡装螺母，是薄板类构件装配场景中十分常用的内嵌式紧固件，日常在钣金机柜、注塑壳体、薄壁铝型材框架的装配环节都能见到它的身影，区别于常规需要从板材背面旋拧固定的螺母，它的结构设计完全适配盲装作业场景，不需要操作人员探入构件背面操作，仅从板材正面完成压装即可实现稳固的螺纹连接，大幅降低狭小装配空间内的作业难度。从结构设计逻辑来看，这款螺母的核心功能是在厚度较薄、无法直接加工有效啮合螺纹的基材上，构建出可靠的M5内螺纹连接位点，避免直接在薄板上攻丝带来的螺纹滑牙、连接强度不足的问题。

　　主体的圆柱段是内螺纹的承载结构，内部加工的M5标准内螺纹，可适配对应规格的公制螺栓，螺纹段的轴向长度经过核算，能够保证与螺栓啮合时拥有足够的螺纹扣数，满足常规机电装配场景下的抗拉、抗扭载荷要求，不会因为啮合长度不足出现螺纹脱扣的失效问题。圆柱段底部向外延伸出的四个对称分布的卡爪，是实现免背面操作固定的核心结构，四个卡爪沿圆柱轴线呈90度均匀分布，每个卡爪都带有向外弯折的导向斜边与贴合平面，安装时只需要在基材上预先冲出与圆柱段外径匹配的安装圆孔，将螺母从正面压入孔内，卡爪的导向斜边会顺着孔壁产生微量弹性形变，待整个圆柱段完全穿过安装孔后，四个卡爪会在自身结构应力作用下回弹张开，卡爪的平面紧紧贴合在基材的背面，与圆柱段根部的轴肩形成对基材的夹合结构，不需要额外焊接、铆接或者涂胶，就能牢牢固定在板材上，不会出现随螺栓转动、从安装孔脱出的问题。

　　从安装边界尺寸来看，这款螺母的圆柱段外径与常规M5螺母的压装开孔尺寸适配，四个卡爪张开后的最大外径控制在合理范围内，不会因为卡爪尺寸过大干涉板材背面其他构件的排布，圆柱段的轴向高度可以适配1.5mm至3mm厚度区间的常见薄板材料，不管是冷轧钢板、ABS注塑板还是铝合金薄板，只要厚度在适配区间内，都能通过这款螺母构建稳定的螺纹连接点。在实际设备装配场景中，这类螺母常被用于电器外壳的面板固定、机箱内部的元器件安装支架连接、薄壁管材框架的附件装配等场景，相比压铆螺母，它不需要专用的压铆设备，手工借助简单的敲击工具就能完成安装，在小批量装配、现场设备改装维护的场景下，作业灵活性更强；相比嵌装铜螺母，它的压铸成型工艺生产成本更低，适合大批量的通用装配场景使用。

　　设计过程中，四个卡爪的厚度与弯折角度经过反复校核，既保证压装过程中卡爪能顺利产生形变穿过安装孔，不会因为刚性过大导致压装困难或者基材被挤压变形，又能保证卡装到位后卡爪拥有足够的夹持力，在螺栓拧紧的扭矩作用下不会出现弯折失效，同时卡爪与圆柱段的连接位置做了圆弧过渡处理，避免压装和受力过程中出现应力集中导致卡爪断裂的问题。螺母的上端面做了平整处理，当螺栓拧紧时，螺栓头部的压力可以均匀作用在螺母端面上，不会因为端面倾斜导致螺栓受力偏斜，影响连接的稳定性。这类卡装螺母的应用，解决了薄壁构件上螺纹连接位点加工难度大、连接可靠性差的痛点，不需要复杂的加工工序，仅需要在板材上冲裁标准圆孔就能完成装配，大幅提升了薄壁类构件的装配效率，同时可拆卸重复使用的特性，也方便设备后期的维护拆解，不会像焊接螺母那样一旦出现螺纹损坏就无法更换，在通用五金装配、低压电器壳体制作、轻型框架组装等领域都有着十分广泛的应用。
