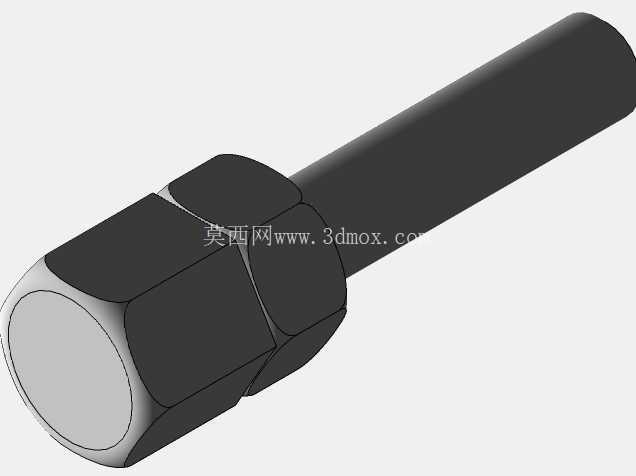

公制M2六角螺栓螺母配套紧固组件

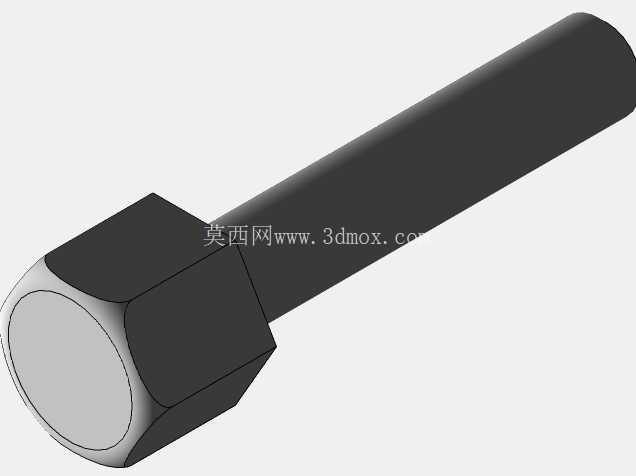

　　这套公制M2规格的螺栓螺母配套组件，是精密机械装配场景中最常用的小规格紧固连接件，在消费电子内部结构固定、小型仪器仪表模组装配、精密压铸模具小件锁紧、微型自动化执行机构定位等场景中应用极广。M2属于公制粗牙螺纹的小尺寸区间，螺距为0.4mm，这类小规格紧固件的设计核心是在极小的安装空间内提供足够的锁紧力，同时避免螺纹滑牙、拧紧过载断裂等常见失效问题。从结构设计来看，螺栓采用外六角头部搭配全牙螺杆的结构，六角头部的对边尺寸严格遵循公制紧固件标准公差要求，可适配标准2mm开口扳手、套筒等工具完成拧紧操作，头部与螺杆衔接处做了微小的圆角过渡，避免应力集中导致的头部断裂问题，螺杆部分的螺纹牙型角严格控制在60度，牙顶与牙底的公差带符合6g级外螺纹精度要求，保证与同规格螺母的旋合顺畅度，无卡滞、滑牙风险。

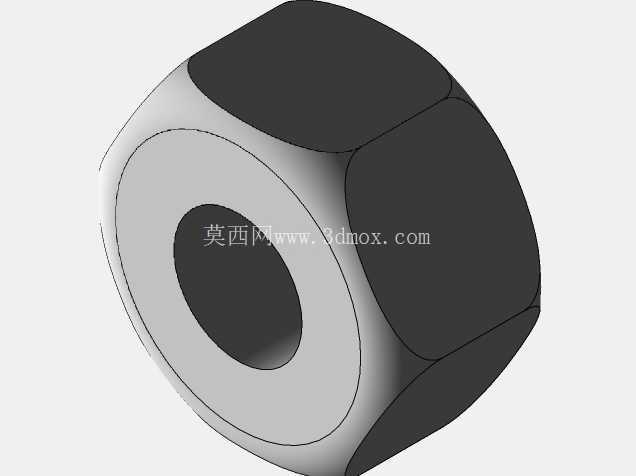

　　配套的螺母为标准六角薄螺母，厚度适配M2规格的常规锁紧需求，内螺纹精度为6H级，与螺栓外螺纹配合后可实现均匀的牙面受力，在常规振动工况下能保持稳定的锁紧状态，不会出现自行松脱的问题。在实际设备装配中，这类M2紧固件的安装边界需要重点关注：螺栓穿过被连接件的通孔直径建议控制在2.2-2.3mm之间，过大的通孔会导致头部支撑面不足，拧紧时容易压溃被连接件表面，过小则会出现螺杆穿入困难、装配对位效率低的问题；六角头部的外接圆直径约3.6mm，设计安装沉孔时需要预留至少3.8mm的沉孔直径，沉孔深度根据被连接件表面的平整性调整，保证拧紧后头部完全沉入或贴合支撑面，不会出现偏斜受力。

　　在压铸模具的小型抽芯滑块、精密顶针压板的固定场景中，这类小规格螺栓螺母的优势尤为明显，不会占用过多的模架内部空间，同时能提供足够的锁紧力抵抗压铸过程中的铝液冲击压力，避免模具小件移位导致的压铸件尺寸超差。在消费电子的塑胶壳体与内部金属支架的连接场景中，M2紧固件的拧紧扭矩需要控制在0.15-0.2N·m区间，扭矩过大会导致塑胶柱滑牙，扭矩不足则会出现壳体拼接缝隙过大、装配松动的问题，这套模型的螺纹配合间隙经过优化，能直观反映实际装配中的旋合行程，帮助结构设计人员在三维布局阶段提前核算螺栓伸出长度，避免出现螺杆过长顶到周边元器件、过短导致螺纹旋合牙数不足的问题。

　　建模过程中，螺纹部分采用了真实牙型扫描后的特征构建，而非简化的贴图示意，能直接用于装配干涉检查、装配工艺模拟等环节，六角头部的倒角、螺杆末端的倒角都完全符合实际加工工艺，还原了冷镦加工后紧固件的真实外形特征，没有多余的工艺冗余结构。在小型传感器模组的装配中，这类M2紧固件还常搭配平垫圈使用，模型预留的装配间隙也能适配标准0.2mm厚度的平垫圈安装，设计人员可以直接在装配环境中调用该组件，快速完成模组的紧固结构布局，不需要反复核对紧固件的外形尺寸与安装空间，大幅提升小型精密设备的结构设计效率。对于微型自动化设备的导轨挡块、行程开关安装片等小件的固定，M2螺栓螺母的组合可以实现无突出的平整安装面，避免设备运行过程中突出的紧固件刮擦运动部件，也不会占用过多的设备内部走线空间，这类小规格紧固件的建模精度直接影响整体设备的装配仿真准确度，牙型的准确还原还能用于后续的有限元受力分析，核算不同拧紧扭矩下的螺纹牙面应力分布，提前预判长期振动工况下的紧固件疲劳失效风险。
