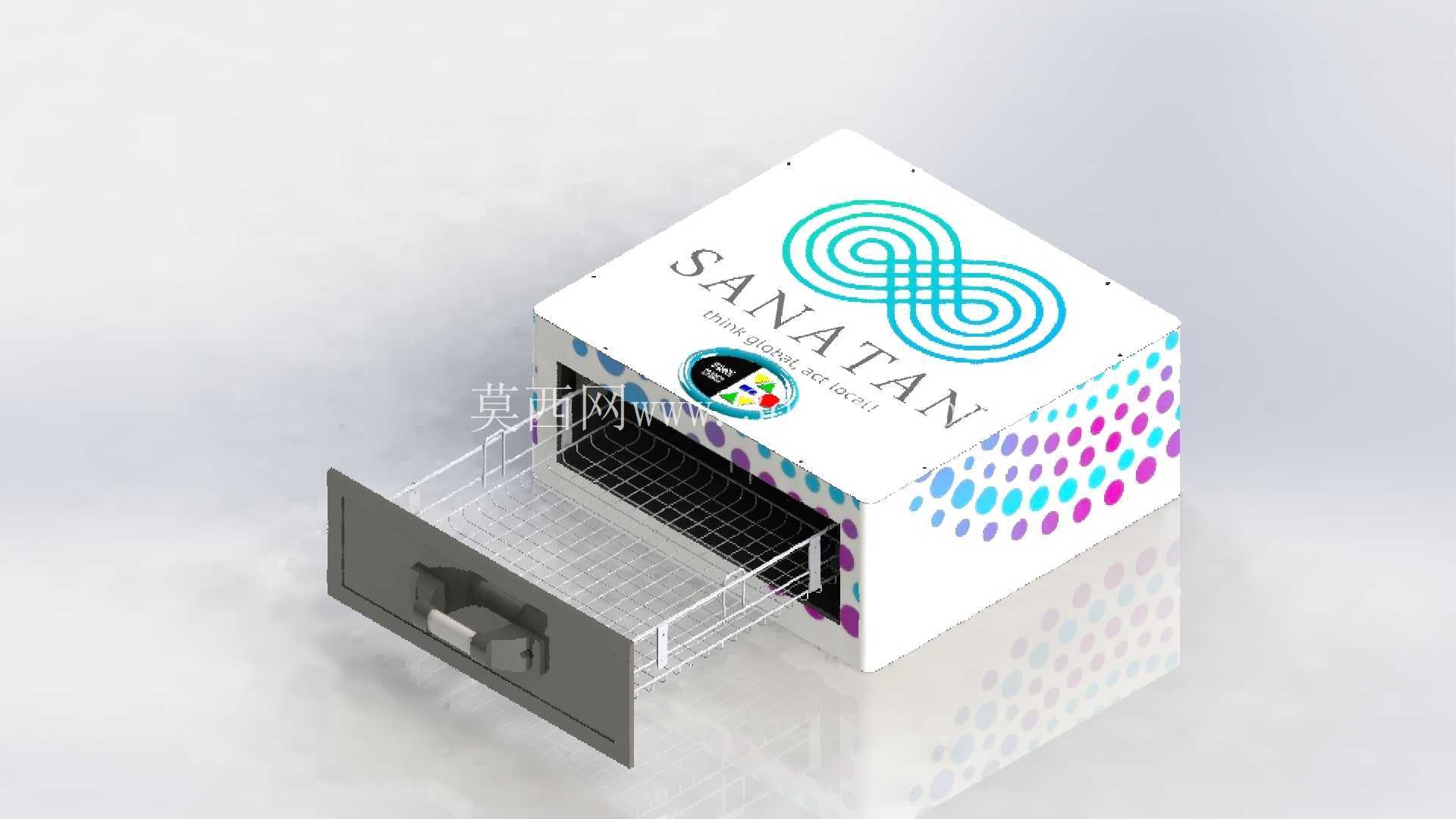

紫外扫描检测设备外观结构三维设计

项目分类:3D模型下载 发布时间:2026-06-29 ID:1191608
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计
  • 紫外扫描检测设备外观结构三维设计

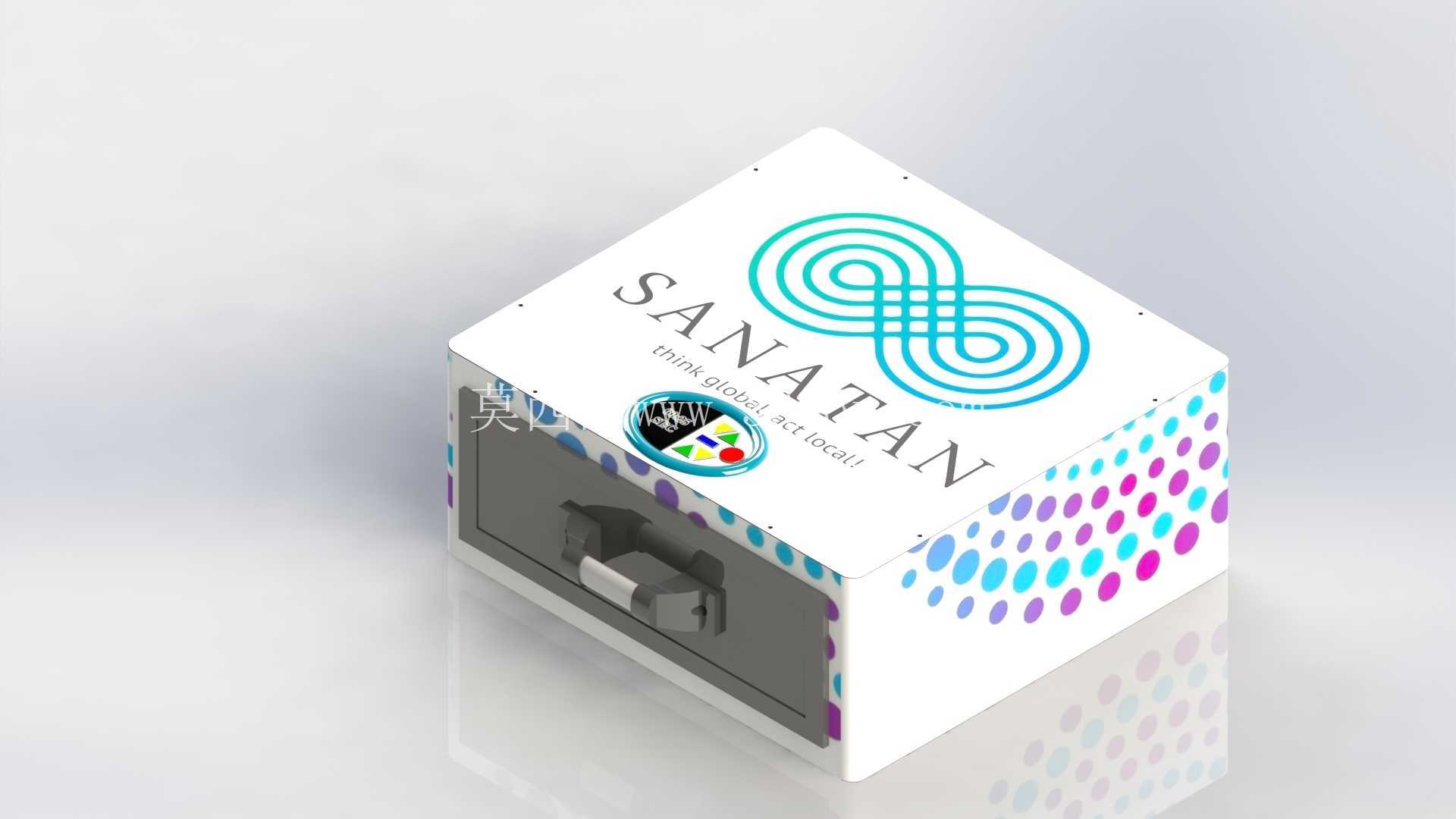

  这款紫外扫描设备的结构设计,首先围绕工业现场的非接触式检测需求展开,在各类流水线质检、表面缺陷筛查、材料荧光特性检测场景中,设备需要兼顾扫描覆盖范围与安装适配性,因此整体外形采用了渐变式点阵排布的出光面设计,前端扫描面的紫外发射点位按照疏密渐变的规则排列,中心区域点位密度更高,边缘区域点位逐步放宽间距,既保证中心检测区域的紫外辐照均匀度,也能控制边缘区域的光线溢出,减少对周边作业区域的紫外干扰。

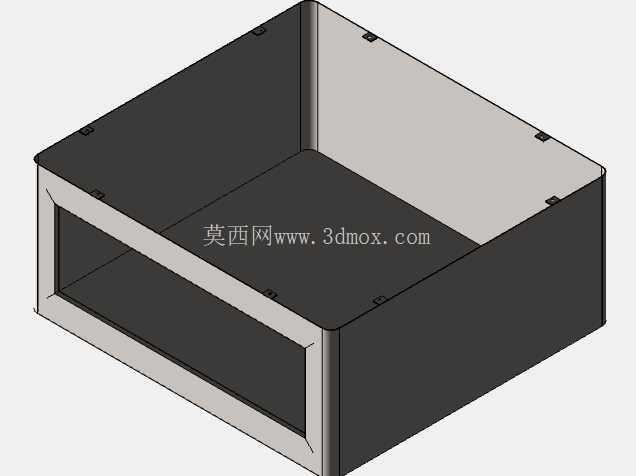

  从安装边界来看,设备主体采用扁平化的矩形壳体设计,背部预留了标准的壁挂安装孔位与支架连接螺孔,既可以直接固定在流水线侧方的立式支架上,也能嵌入封闭式检测舱的侧壁安装,安装时预留的接线空间控制在壳体后方50mm范围内,不会过多占用流水线的横向通行空间,适配现有多数工业质检工位的改造需求,不需要对原有产线结构做大规模调整。设备的功能设计上,将扫描触发模块集成在壳体下沿的隐藏式槽位内,不需要额外外接触发传感器,当待检测工件进入扫描覆盖范围时,设备可自动启动紫外扫描程序,点位式的紫外光源相比传统整面紫外灯,能耗降低40%以上,同时可以根据待检测工件的尺寸大小,单独点亮对应区域的发射点位,避免无效的光源损耗,也能延长核心发光元件的使用寿命。

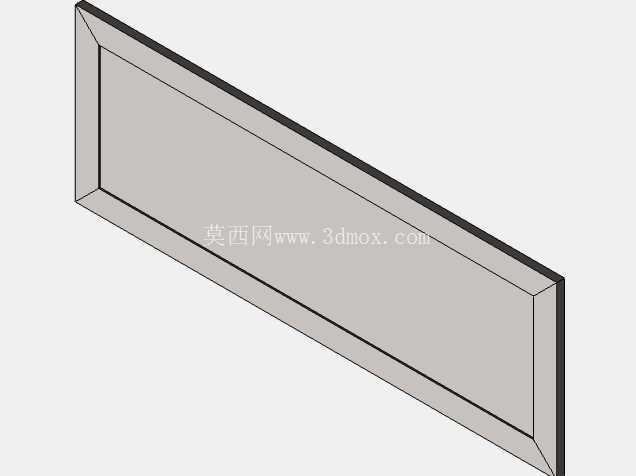

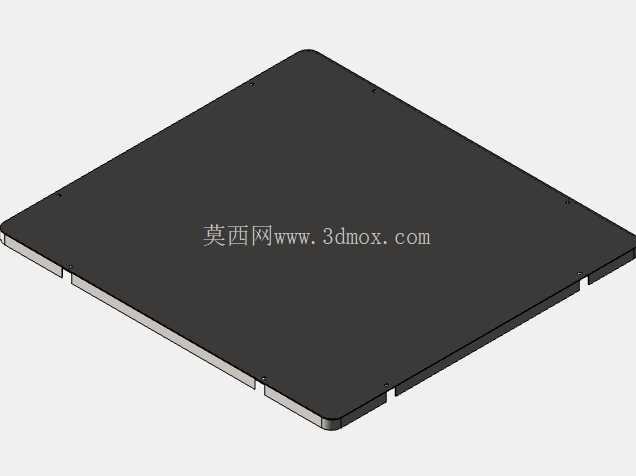

  设计过程中优先考虑了设备的维护便捷性,前端的点阵透光面板采用卡扣式固定结构,不需要借助专用工具即可快速拆卸,方便定期清洁透光面的灰尘与污渍,保证紫外光线的透过率,壳体侧面预留了散热格栅,内部光源模块的热量可以通过自然对流排出,不需要额外加装散热风扇,既降低了设备运行的噪音,也减少了风扇积尘带来的维护工作量。从实际使用场景出发,这款设备可适配电子元器件表面荧光标识检测、印刷品UV涂层固化度检测、金属表面微裂纹荧光探伤等多个工业检测环节,不同场景下只需要调整点位的点亮功率与扫描时长参数,不需要更换硬件结构,设备的控制接口集成在壳体背部的统一接线仓内,电源、信号触发、数据传输接口都做了防呆设计,现场接线时不会出现插错接口的问题,接线仓外部带有可拆卸的防水盖板,适配车间内多尘、少量溅水的作业环境。

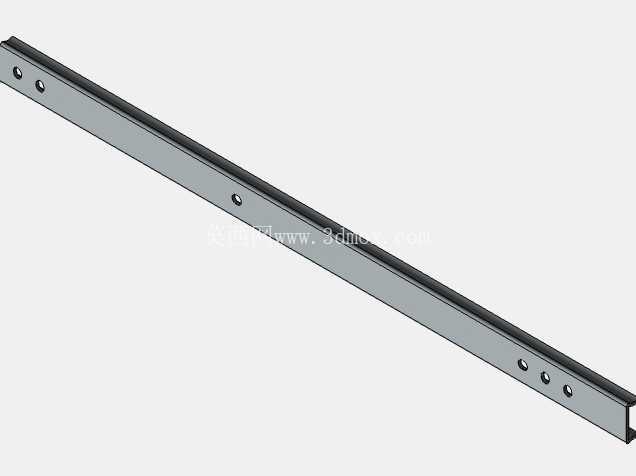

  结构建模过程中,对每个紫外发射点位的安装座都做了定位凸台设计,装配时不需要额外做点位校准,每个发光元件都可以直接卡入对应的凸台位置,装配公差控制在0.1mm以内,保证所有点位的出光角度一致,不会出现局部光线偏移导致的检测盲区。设备的边角位置全部做了R3的圆角处理,避免安装与维护过程中尖锐边角划伤操作人员,壳体表面采用哑光防静电喷塑处理,减少车间内粉尘在设备表面的吸附,也能避免静电积累对周边电子检测元件造成干扰。考虑到不同产线的安装高度差异,设备的支架连接位设计了长条形调节孔,可以在上下30mm的范围内调整安装高度,适配不同高度的待检测工件输送线,不需要重新加工支架的连接孔位,降低现场安装的调整工作量。
