制浆造纸用130立方立式精炼塔结构

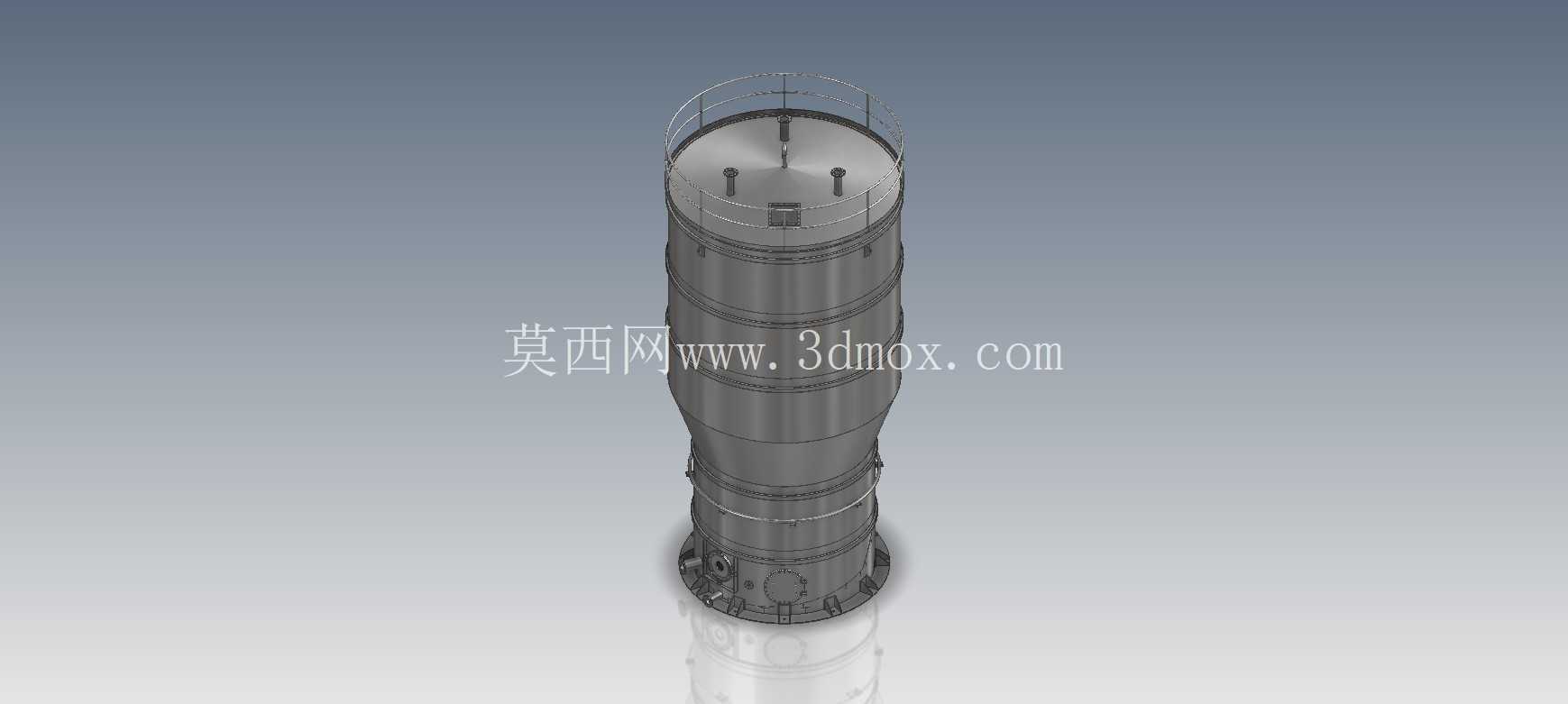

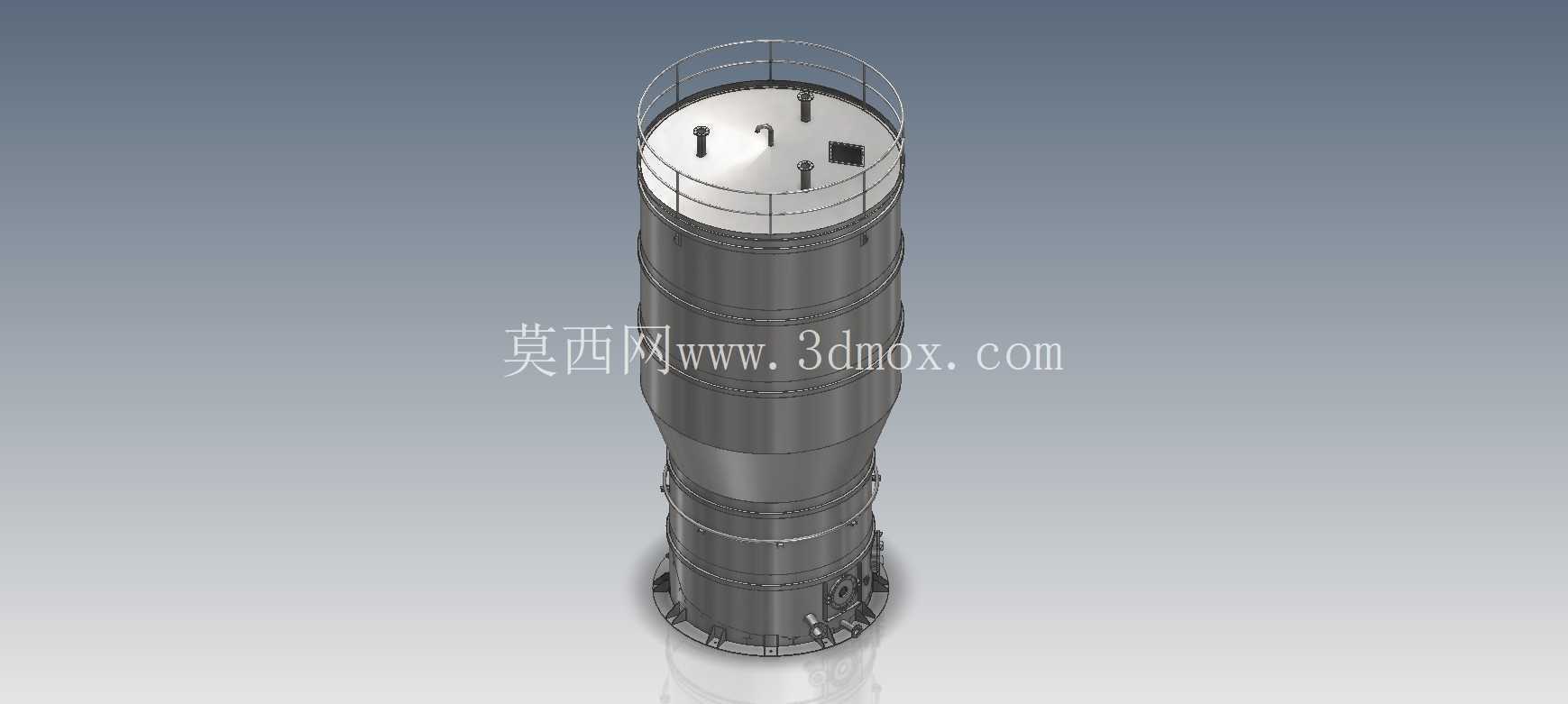

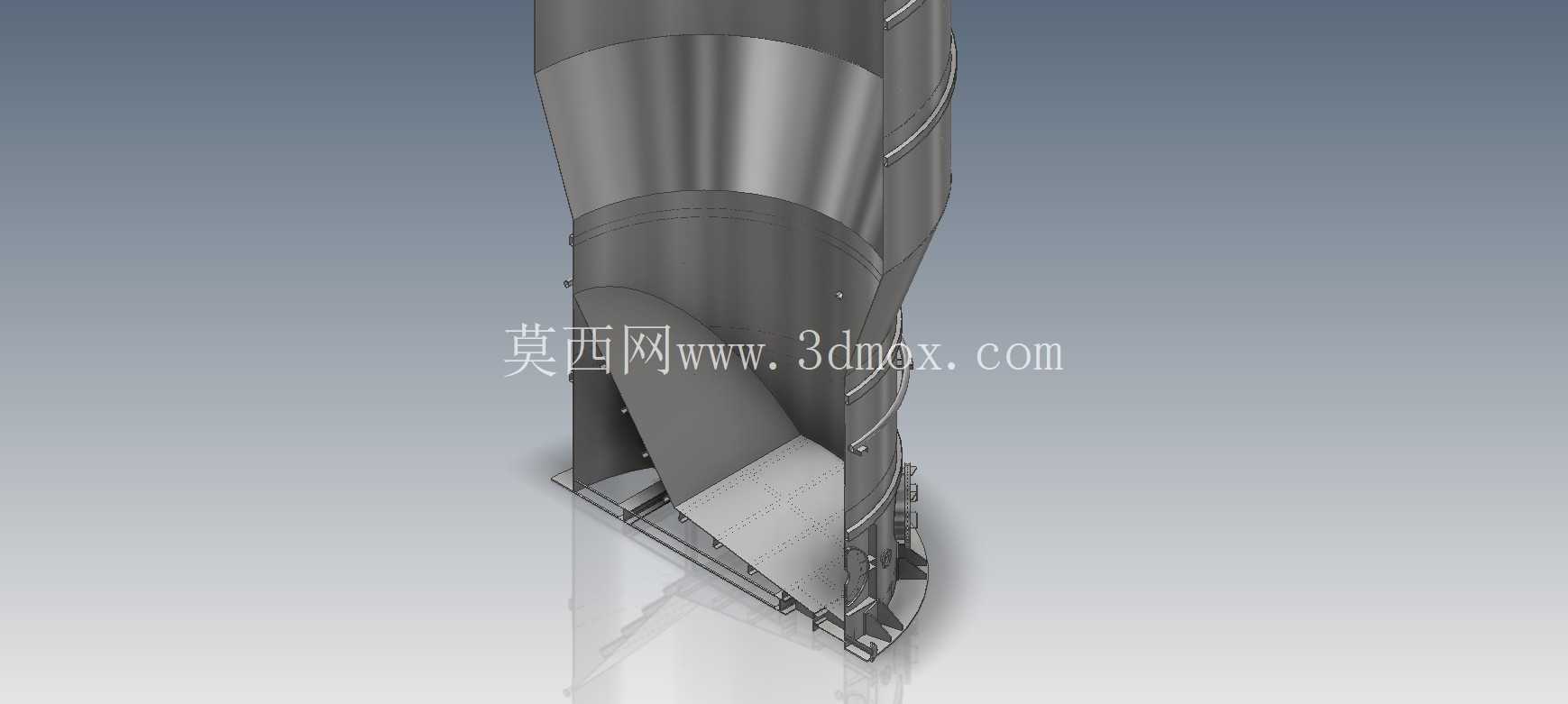

　　从结构设计逻辑来看，该设备采用立式圆柱罐体构型，相较于卧式储罐，相同容积下立式结构占地面积更小，更适合制浆车间紧凑的设备布局，同时依靠纸浆自身重力即可实现稳定的出料流量控制，无需额外配置大流量输送泵组来克服卧式罐内的液位差波动。罐体整体采用等直径筒身搭配上下锥形封头的结构，下锥段的锥角经过流体仿真优化，控制在12°到15°之间，可有效避免中浓纸浆在锥底部位出现架桥、挂浆、堵塞的问题，保证纸浆依靠自重就能顺畅流入出料口，无需额外配置罐内搅拌装置，降低设备运行能耗与后期维护成本。在制浆造纸生产线的连续化作业流程中，纸浆从打浆工段输出后，往往存在浓度波动、流量不稳定的问题，若直接送入后续抄造环节，会造成成纸匀度差、定量偏差大、断纸频次升高等一系列生产故障，立式精炼塔正是衔接制浆与抄造环节的核心缓冲存储设备。本次呈现的130000升容积精炼塔，针对日产百吨级以上的文化纸、包装纸生产线设计，可在上下游工段出现短暂停机、产能波动时，提供足够容量的纸浆缓存空间，保障整条生产线的连续运行，避免因局部故障导致全线停车带来的原料浪费与产能损失。

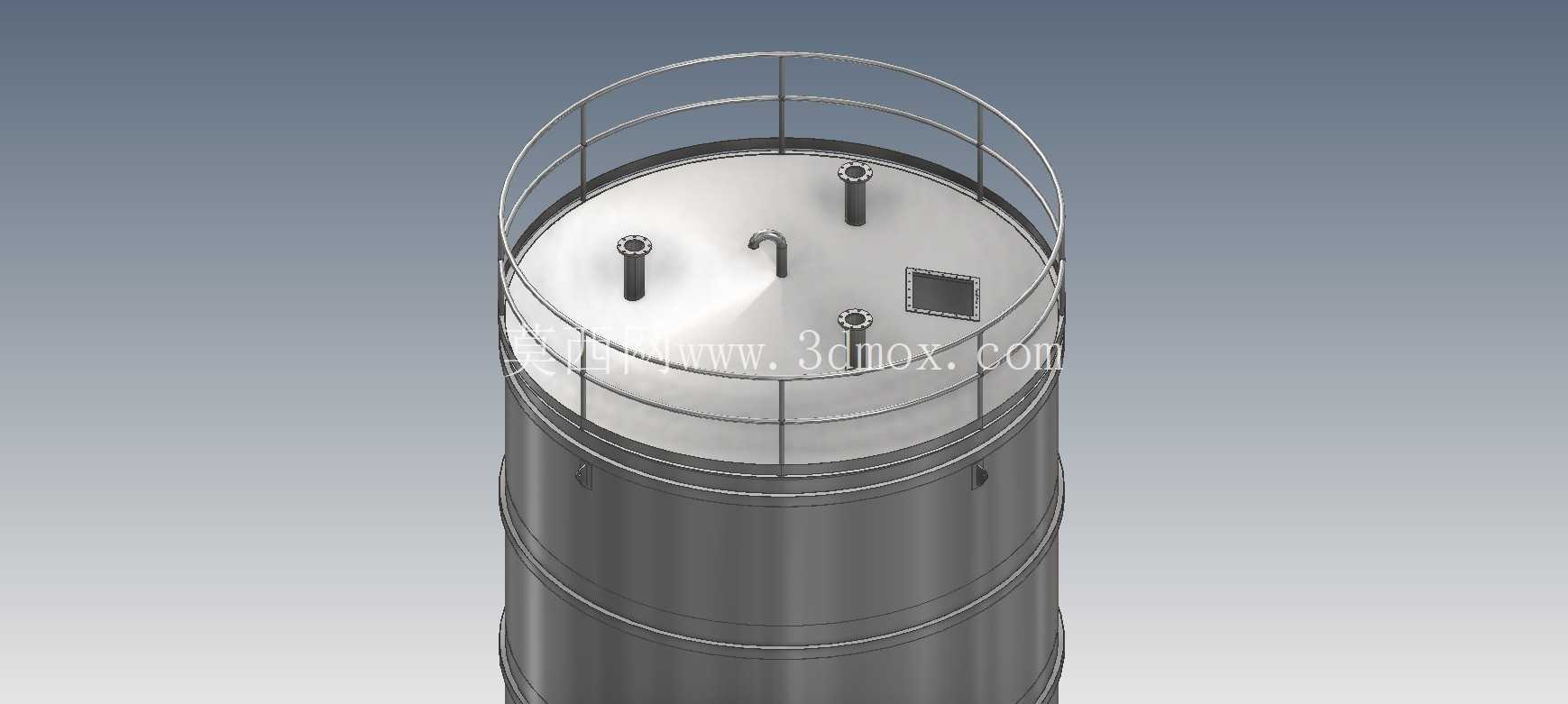

　　罐体顶部设置有带安全护栏的操作检修平台，平台预留了人孔、排气口、进料口、浓度检测口、液位计安装位，人孔采用快开式耐压结构，方便运维人员定期进入罐内检查内壁挂浆情况、清理残留浆团；进料口沿罐体切线方向布置，可让进入罐内的纸浆沿罐壁形成缓慢旋流，既避免进料冲击造成罐内液位大幅波动，也能减少纸浆纤维在进料口附近的絮聚。筒身外壁设置有多圈环形加强筋，因为130立方的罐体满浆时总重量超过130吨，加强筋可有效提升筒身的结构刚度，避免满液状态下筒身出现鼓胀变形，同时加强筋也可作为外部伴热管道的安装固定支架，在北方冬季低温环境下，可通过伴热管道维持罐内纸浆温度，避免纸浆温度过低导致流动性下降、纤维絮聚加重。

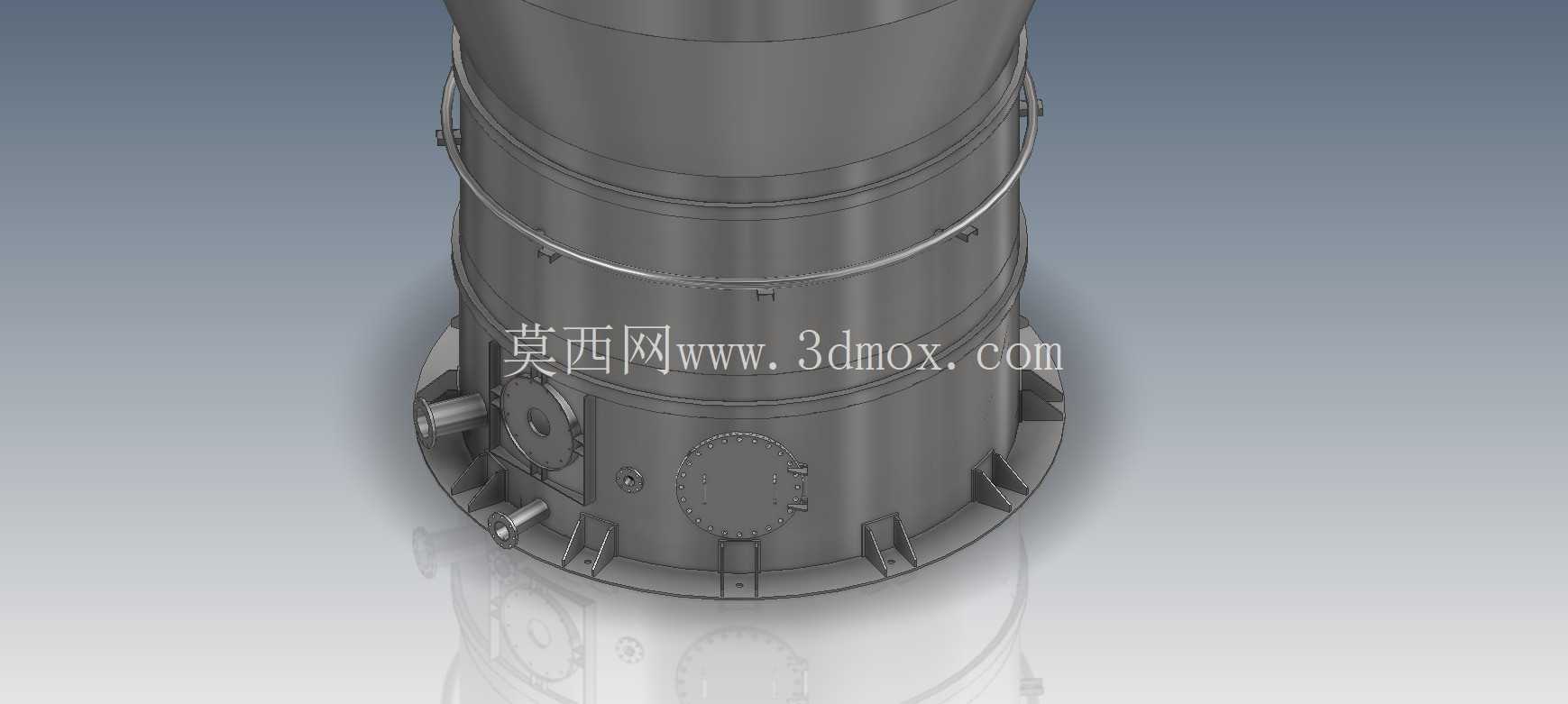

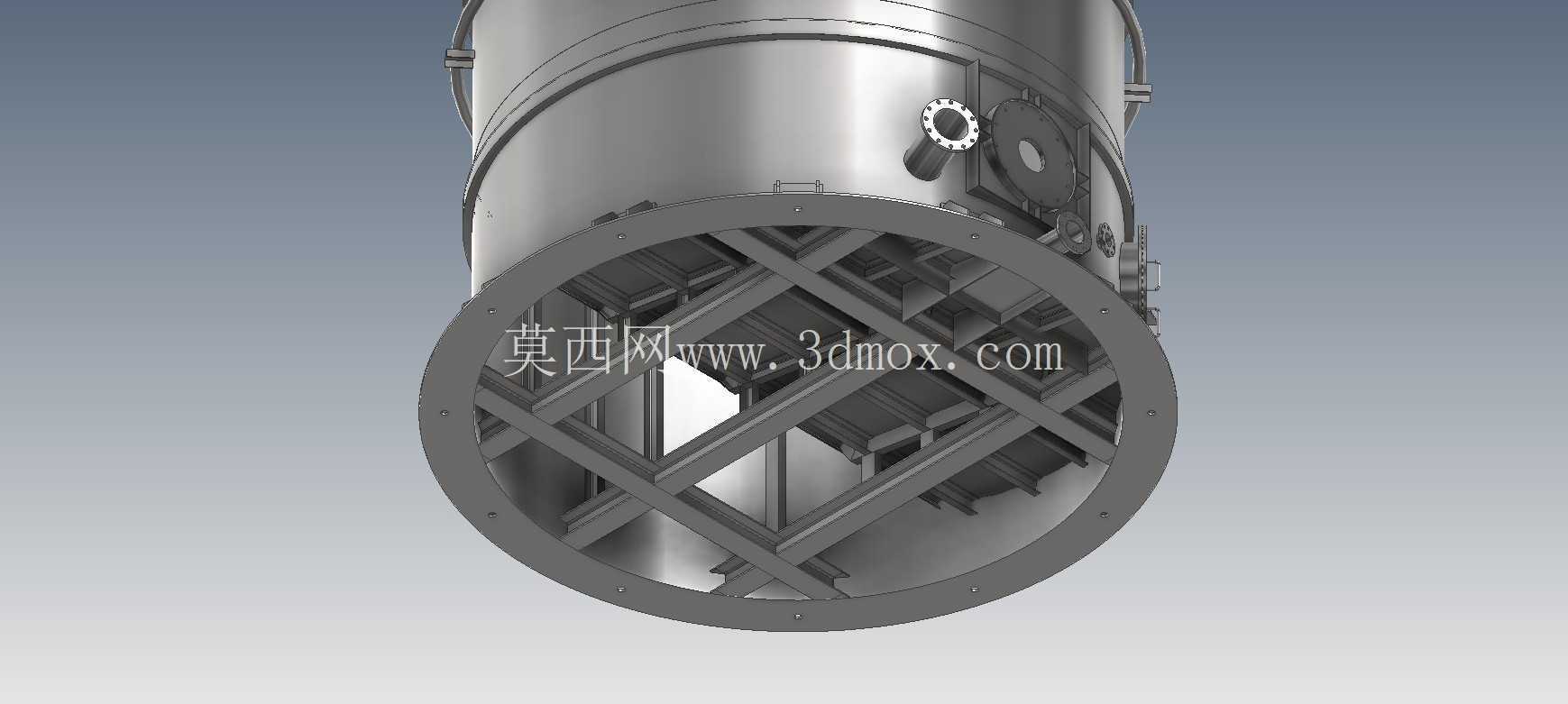

　　罐体底部设置有带地脚螺栓孔的圆形安装底座，底座与混凝土基础之间需预留20mm的减震垫安装间隙，安装时需保证罐体垂直度偏差不超过1/1000，否则会导致罐内纸浆流场偏移，局部出现滞流区引发浆团沉积。在功能配置上，罐体不同高度位置预留了多个取样口与稀释水接口，生产过程中可根据不同液位的纸浆浓度情况，通过稀释水接口定量加入白水，调整罐内输出纸浆的浓度到抄造工艺要求的范围，配合出口处的浓度传感器形成闭环控制，保证输出纸浆浓度波动控制在±0.2%以内，为后续抄造环节提供稳定的原料供给。

　　不同于普通的储浆罐，该精炼塔的进出口管路设计充分考虑了中浓纸浆的流动特性，出口处设置有稳流装置，可消除纸浆流出时的旋流与脉动，让下游浆泵的进料状态更稳定，避免浆泵出现气蚀、流量波动的问题。在三维建模过程中，所有结构细节均按照压力容器设计规范进行还原，包括焊缝预留位置、法兰连接尺寸、护栏高度、平台踏步宽度都符合轻工行业制浆设备的设计标准，可直接用于生产线布局规划、设备安装指导、运维培训等场景，结构工程师可基于该模型快速调整罐体容积、接口位置，适配不同产能、不同纸种的生产线需求，无需从零开始进行罐体结构建模，大幅缩短非标设备的设计周期。
