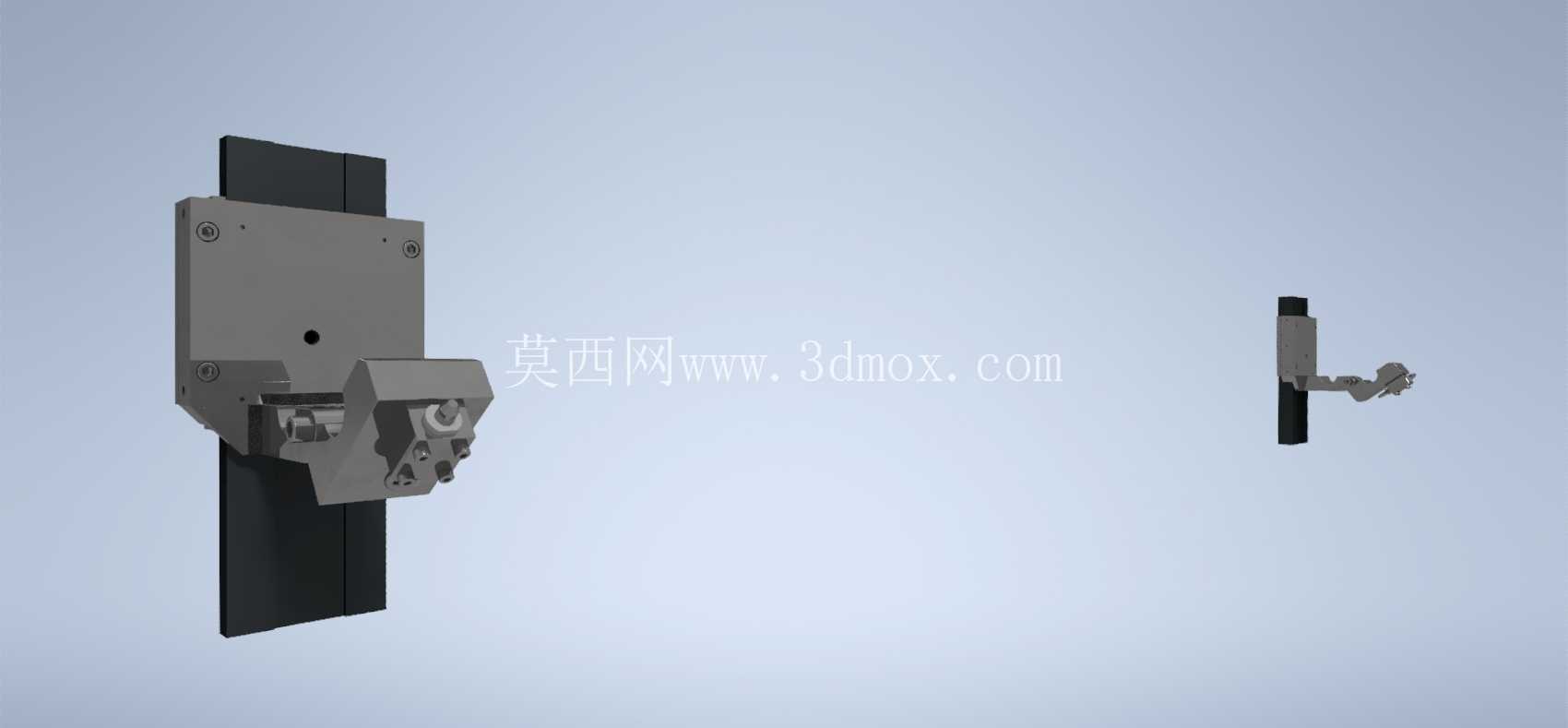

滑动导轨轴固定夹持安装组件

　　这款滑动导轨轴固定夹持组件，主要应用在工业生产线的滑动导向工位、自动化设备的可调轴系安装场景中，比如输送线侧部的挡料轴固定、检测工位的传感器安装轴锁紧、工装夹具的可调支撑轴定位等场景，都能看到这类结构的实际应用。在实际产线布局里，这类夹持件不需要在导轨上额外打孔，就能实现轴类零件在导轨任意位置的固定与位置调整，相比传统的螺栓穿孔固定方式，调整时不需要拆卸周边关联部件，大幅缩短工位调整的停机时间，尤其适合多品种小批量生产的柔性产线使用。

　　从功能特性来看，该组件采用分体式夹紧结构，一侧通过V型或平面贴合结构与滑动导轨的安装面接触，另一侧设置轴安装孔位，通过侧面的锁紧螺栓施加夹紧力，既能保证与导轨的连接刚性，又能对穿入安装孔的轴类零件实现周向与轴向的锁紧，避免设备运行过程中轴件出现窜动、偏转的问题。组件的夹持接触面做了防滑处理，在承受常规的径向载荷与轴向推力时，不会出现沿导轨滑动的移位情况，同时夹紧力分布均匀，不会因为局部应力过大造成导轨表面压伤或者轴件变形。设计思路上，这款夹持件优先考虑了安装便捷性与适配性，整体结构采用一体化的机加工基体，减少了多余的拼接零件，避免装配累积误差影响安装精度。

　　基体上的导轨贴合面按照标准工业滑动导轨的截面尺寸做了适配公差，安装时可以直接卡入导轨，不需要额外做适配修磨；轴安装孔的公差按照中等间隙配合设计，既方便轴件穿入调整，又能在锁紧后保证足够的同轴度，避免轴件出现倾斜卡滞的问题。侧面的锁紧螺栓采用内六角结构，方便在狭小的设备安装空间内使用标准内六角扳手操作，螺栓的排布位置避开了导轨上的滑块运动路径，不会对导轨上其他运动部件造成干涉。从安装边界与尺寸适配来看，这款夹持件适配的是常规宽度的工业滑动导轨，基体的整体厚度控制在合理范围，安装后突出导轨表面的高度较低，不会占用过多的设备安装空间，适合在布局紧凑的自动化设备内部使用。轴安装孔的直径覆盖常用的光轴尺寸范围，能满足大部分工位的传感器安装轴、挡料轴、支撑轴的固定需求。夹持件在导轨上的锁紧行程预留了足够的调整余量，既可以适配同系列不同厚度公差的导轨，也能在导轨表面存在轻微磨损时仍保证可靠的夹紧力。实际使用过程中，这类夹持件通常成对配合使用，分别固定在轴的两端，通过调整两个夹持件在导轨上的位置，就能实现轴的跨距调整、高度方向的位置微调，满足不同尺寸工件的加工、检测、输送需求。

　　比如在包装生产线的导向轴安装中，通过调整该夹持件的位置，可以快速适配不同宽度的包装盒导向需求；在检测工位上，用来固定传感器安装轴时，可以根据被测工件的高度，灵活调整轴的上下位置与前后位置，不需要重新设计制作安装支架，大幅降低产线改造成本。结构设计上还考虑了长期使用的可靠性，基体采用刚性足够的金属材质，夹紧部位没有薄弱的应力集中结构，在反复松开、锁紧的调整操作中，不会出现基体开裂、螺纹滑牙的问题。夹持面的防滑结构在多次拆装后仍能保持足够的摩擦力，不会因为长期受设备振动影响出现松动移位。另外，组件的所有棱角都做了倒角处理，安装操作时不会划伤操作人员，也不会刮伤相邻的线缆、气管等辅助部件。在三维建模过程中，这类零件需要重点关注导轨贴合面的形位公差、轴安装孔与导轨贴合面的平行度要求，以及锁紧螺栓孔的位置精度，避免实际加工后出现无法卡入导轨、锁紧后轴件倾斜的问题。建模时需要还原夹持件的内部避让结构，保证锁紧螺栓拧入时不会与基体其他部位发生干涉，同时要考虑实际加工的工艺性，尽量减少不必要的复杂曲面，降低机加工的难度与成本。
