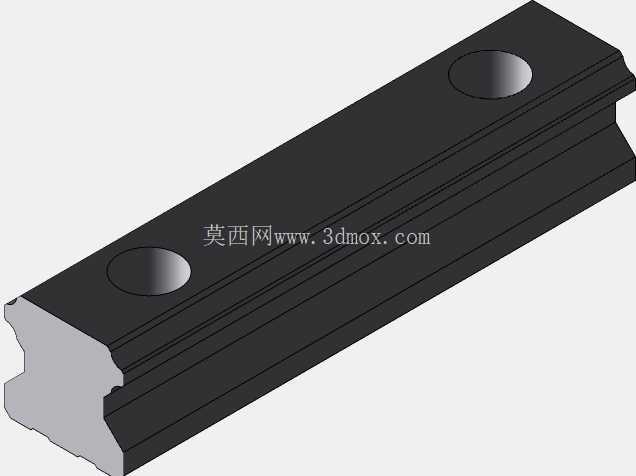

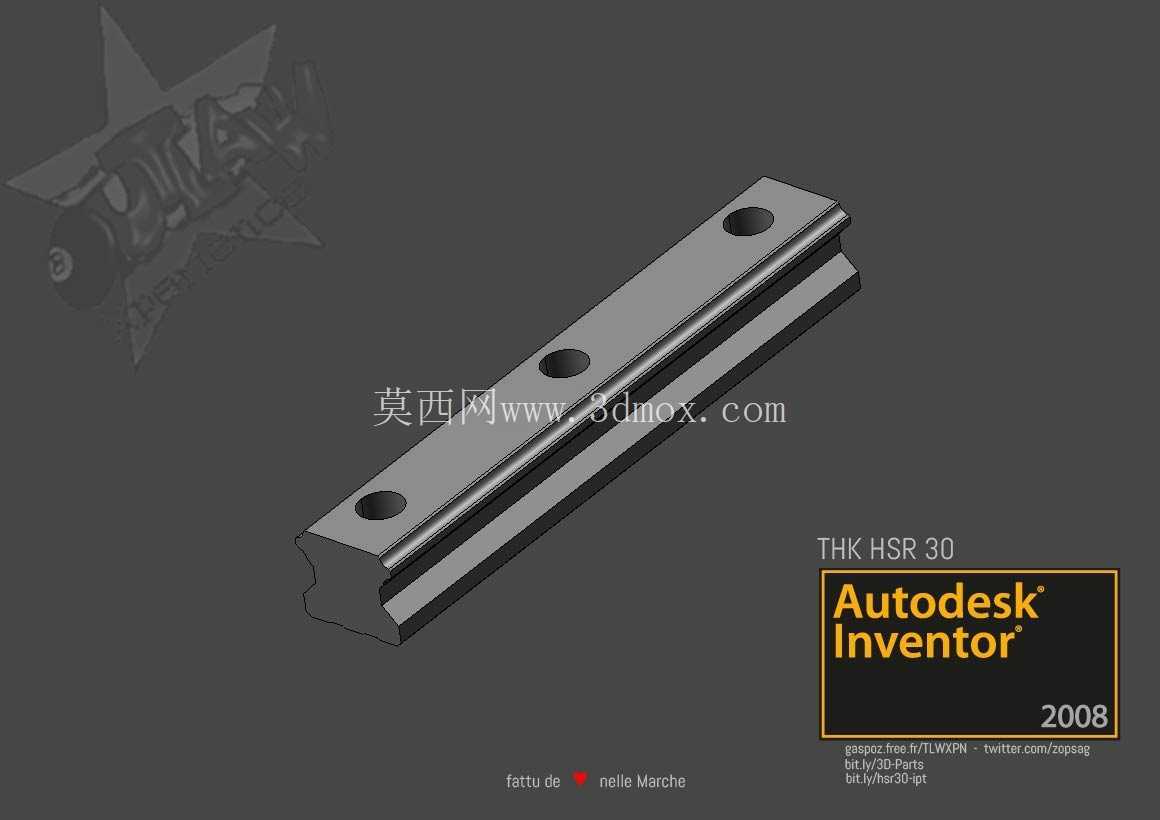

THKHSR30参数化滚柱保持架直线导轨

在自动化生产线、精密机床、半导体制造设备这类对直线运动精度有严苛要求的场景里，滚柱保持架型直线导轨是核心的运动导向部件，承担着承载运动载荷、约束运动轨迹、保障传动精度的关键作用。HSR30规格的导轨属于中重载型线性导向元件，适配多数中型自动化模组、机床进给轴、桁架机械手行走轴的负载需求，相比同尺寸滚珠导轨，滚柱结构的接触形式为线接触，额定动载荷、静载荷能力提升40%以上，同时保持架结构可以避免滚柱之间的直接摩擦碰撞，运行噪音更低、高速运动时的温升更小，长时间往复运行的精度保持性更优。

这款参数化导轨的设计逻辑完全围绕工程选型的灵活调整需求搭建，核心参数全部关联可编辑变量，不需要逐个修改特征就能快速适配不同的安装工况。设计时首先明确了安装边界的基准：导轨宽度为30mm标准规格，安装沉孔的直径、沉头深度、孔间距完全匹配THK原厂HSR系列的安装尺寸规范，首端沉孔中心到导轨端面的距离、末端沉孔中心到导轨另一端面的距离均采用标准值，确保替换原厂导轨时不需要重新加工设备安装基面，直接对位锁紧即可完成装配。导轨的滚道型面采用哥特式结构设计，滚柱与滚道的接触角设置为45度，四个方向的额定载荷均等，不管是垂直安装、水平安装还是侧装、倒装工况，都能保持一致的承载能力，不会因为安装方向变化导致负载能力折损。

参数化设计的核心变量覆盖了工程选型的全部调整维度：导轨总长度由孔数、标准孔距、首尾端距三个参数联动计算，调整孔数参数时，系统会自动阵列沉孔特征、延伸导轨主体、同步更新保持架的滚柱排布数量，不会出现特征报错或者装配干涉的问题；滚柱的直径、长度参数与滚道型面做了关联约束，调整滚柱规格时滚道曲率会自动匹配，保证接触应力处于合理区间；导轨安装基面的粗糙度、形位公差要求在建模时做了隐含的基准参考，安装面的平面度建议控制在0.02mm/1000mm以内，锁紧螺丝的扭矩按照12.9级M6内六角螺丝的标准扭矩设置，避免锁紧应力导致导轨变形影响运行精度。

实际设备应用中，这类导轨通常搭配同规格的滑块组成直线运动副，导轨作为固定基准安装在设备基座上，滑块连接运动负载，通过滚柱的滚动实现低摩擦的直线往复运动。保持架的作用除了分隔滚柱避免相互摩擦，还能在滑块高速运行时防止滚柱发生歪斜，尤其是在长行程、快进给的工况下，带保持架的导轨运行速度可以达到3m/s以上，不会出现普通导轨高速运行时的滚柱卡顿、异响问题。针对不同的使用环境，这款导轨的参数化模型还预留了密封件、润滑嘴的装配接口，在粉尘较多的压铸、冲压车间使用时，可以加装端面密封和底部密封，防止金属碎屑、粉尘进入滚道磨损滚柱和滚道面；在洁净室、无尘车间使用时，可以搭配低发尘的润滑脂，满足洁净环境的使用要求。

建模过程中对安装干涉的边界做了充分校验：导轨两侧的安装避让槽深度、宽度符合标准安装要求，锁紧螺丝沉头孔的深度足够容纳螺丝头，不会出现螺丝头突出导轨基面导致滑块运行刮蹭的问题；导轨端面的倒角尺寸按照标准规范设置，对接长导轨时，两根导轨的拼接处可以平滑过渡，不会出现滑块过缝卡顿的情况。针对需要拼接长导轨的工况，参数化模型可以快速生成不同长度的单根导轨，拼接时只要保证相邻导轨的滚道对齐、接缝处的高度差控制在0.005mm以内，就能满足长行程设备的精度要求。

从结构设计从业者的选型角度看，这类全参数化的导轨模型可以大幅缩短设备设计的建模周期，不需要每次选型都重新绘制导轨模型，只需要调整对应的长度、孔数参数就能快速生成符合安装要求的导轨模型，同时模型的尺寸基准完全和实物一致，装配时不会出现模型和实物尺寸不符导致的安装干涉问题。在做设备的刚度校核时，模型的截面参数完全符合实际产品的截面特性，可以直接导入有限元分析软件做导轨的受力变形校核，验证不同负载、不同安装间距下的导轨挠度，确保设备运行时的刚度满足精度要求。
