4位无锁定塑料操纵杆三维结构设计

这款4位无锁定塑料操纵杆，是工业电控系统里常见的手动指令输入部件，日常多装配在各类设备的操作面板上，用来给控制系统传递方向切换、档位选择的开关量信号，在起重设备操控台、小型工程机械操作面板、自动化生产线本地控制站、特种车辆驾驶室操控区都能见到这类部件的身影，和普通自复位摇杆不同，这款产品适配2NO/2NC垂直触点结构，搭配专用安装适配器，能直接卡装在标准尺寸的面板开孔上，不需要额外设计复杂的固定支架，对设备面板的结构设计友好度很高。

从实际使用场景来看，这类操纵杆多用于需要短时触发指令的工况，比如输送线的点动进退控制、小型工装的位置调整、吊具的小幅位移操作，因为是无锁定结构，操作人员松开手柄后，摇杆会自动回到中位，不会持续输出触发信号，能避免误操作带来的设备风险，防护等级达到IP65，意味着面板安装完成后，正面可以抵御日常的粉尘侵入，也能承受车间环境里的飞溅水滴、清洁时的淋水，不需要额外加装防护套就能在普通工业车间环境下长期使用，减少后期维护的防护成本。

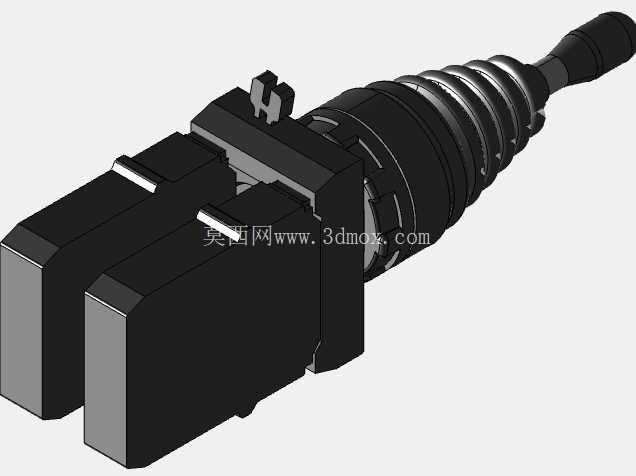

做结构设计的时候，这款操纵杆的建模重点集中在几个部分：首先是操作手柄的握持段，做了多道环形的防滑凸棱，表面是哑光硬质塑料质感，握持的时候不会打滑，手柄根部的波纹护套是柔性密封结构，建模时做了等距的褶皱曲面，既可以给摇杆的摆动留出活动余量，又能阻挡粉尘、碎屑从手柄和主体的缝隙进入内部触点结构；主体的安装基座做了标准的螺纹卡接结构，和适配器配合的时候，只需要从面板正面插入，背面用适配器的卡扣旋紧就能完成固定，不需要在面板背面预留拧螺丝的操作空间，对薄面板、紧凑布局的操控箱非常友好。

触点部分的结构是双组常开常闭垂直布置，四个方向的触发对应四组独立的触点通断，建模的时候把触点模块做了分体式的卡扣结构，两个独立的触点块并排卡装在基座尾部，后期如果某一组触点出现损耗，可以单独更换触点模块，不需要整体更换整个操纵杆，降低备件成本。安装边界上，这款操纵杆的面板开孔为标准圆形开孔，插入面板后的主体长度控制在紧凑范围内，尾部触点模块的出线方向是垂直向后，不会和面板背面的其他布线、元件产生干涉，手柄摆动的最大角度做了机械限位，每个方向的摆动行程一致，触发手感清晰，不会出现过摆损坏内部结构的问题。

从三维建模的细节来看，各个零件的配合间隙都做了符合工程实际的预留：卡扣结构的配合面留了0.2mm的装配间隙，波纹护套的褶皱处做了均匀的壁厚，避免注塑生产的时候出现壁厚不均导致的缩痕，手柄和内部摇杆轴的连接做了防转卡位，长期扳动也不会出现手柄和转轴松脱的问题。这类操纵杆在选型的时候，除了关注触点容量、防护等级，安装尺寸的匹配是最核心的点，这款模型完整还原了各个安装配合面的尺寸，不管是做操控面板的布局设计，还是做备件的替换校核，都能直接参考模型的尺寸边界，不需要反复核对二维图纸的尺寸链，能大幅缩短结构设计阶段的选型校核时间。在实际装配场景里，这类操纵杆的尾部接线是标准的快插端子，和触点模块直接集成，布线的时候不需要焊接，直接把导线插入端子锁紧就能完成接线，和模型里还原的尾部触点块结构完全对应，设计布线路径的时候，可以直接参考模型尾部的端子位置预留走线空间，避免出现接线后线缆弯折半径不足的问题。
