机柜嵌入式通风过滤轴流散热风机结构

　　在工业电气控制柜、通讯基站机柜、户外一体化设备舱这类密闭柜体场景中，内部功率器件持续工作产生的积热如果无法及时排出，会直接导致电容容值衰减、半导体器件结温超标、PLC模块运行稳定性下降，严重时还会触发过热保护造成产线停机，而通风散热组件就是平衡柜体防护等级与散热需求的核心部件，这款带过滤格栅的轴流通风组件正是针对这类场景开发的结构方案。从实际安装逻辑来看，这款风机采用嵌入式卡装配合侧边固定的安装方式，安装时仅需在柜体侧板开出对应尺寸的方孔，将组件整体从外侧嵌入开孔后，通过侧边的快装卡扣卡紧在柜壁上，再配合周边的密封胶条就能实现IP54级别的柜体防护，不需要在柜体内部额外预留大量安装空间，也不需要复杂的螺栓固定工序，现场装配效率比传统外露式风机提升40%以上，尤其适合批量柜体的产线预装作业。从功能结构拆分来看，组件正面采用密集横向格栅结构，格栅的倾斜角度经过反复校核，既能够保证足够的通风通流面积，避免格栅本身造成过大的风阻损耗，又能阻挡直径大于1mm的固体异物直接进入风机叶轮区域，同时格栅的横向导风结构可以将出风方向调整为平行于柜壁的层流状态，避免直吹柜内线缆造成线缆长期抖动引发的接线端子松动问题。格栅内侧配套的过滤棉采用卡槽式固定结构，不需要拆解整个风机组件就能从外侧抽出更换，日常维护时仅需停机数分钟即可完成过滤棉更换，适配多粉尘车间、户外扬尘环境下的长期使用需求，过滤棉的容尘量经过实测可以满足常规工业场景6个月的维护周期，大幅降低运维频次。

　　风机本体采用外转子轴流结构，叶轮采用前倾式圆弧叶片设计，叶片型线经过流体仿真优化，在相同转速下比普通直板叶片的风量提升12%，同时运行噪音控制在52分贝以内，适合安装在有人值守的车间现场、办公区通讯机柜这类对噪音有要求的场景。叶轮与外转子电机直接连接，没有额外的传动结构，运行故障率更低，连续无故障运行时长可以达到4万小时以上，满足工业设备长期不间断运行的可靠性要求。组件侧边预留的接线端子采用快插式结构，端子外部带有绝缘防护盖，接线时不需要剥开线缆过长的绝缘层，直接将线缆插入端子后压紧卡扣即可完成接线，同时端子的引脚定义做了防呆设计，正负极接反时无法插入端子，避免现场接线失误造成的电机反转问题。

　　从安装边界尺寸来看，这款风机的整体外框尺寸适配标准的电气柜安装开孔，嵌入柜体后外侧格栅与柜壁齐平，没有突出的结构，不会影响柜体周边的设备排布，也避免了运输、安装过程中磕碰造成组件损坏。组件后部的电机部分突出柜体内部的尺寸经过严格控制，不会与柜内安装的线槽、导轨、元器件产生干涉，在深度仅为200mm的薄型机柜中也能正常安装使用。在实际选型应用中，这款通风组件可以根据柜内的热损耗计算结果选择单台或者多台组合使用，通常采用下进风上出风的对流排布方式，在柜体下部安装该组件引入经过过滤的外界冷空气，在柜体上部安装同规格组件排出热空气，形成稳定的内部散热风道，可以将柜内的平均温度控制在比环境温度高8摄氏度以内，完全满足常规工业电气元件的工作温度要求。

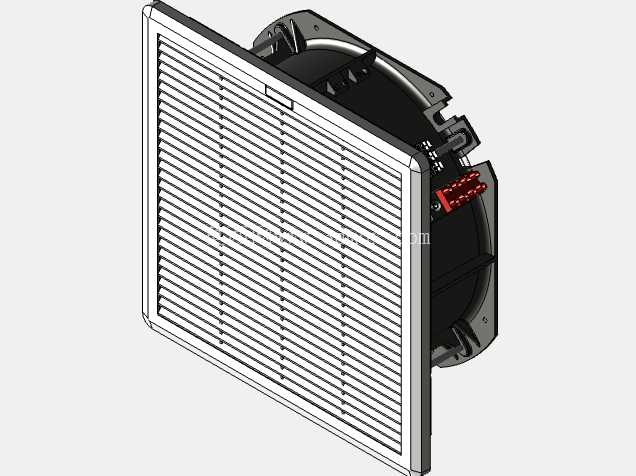

　　针对高湿度环境的应用场景，这款组件的格栅与外框之间还可以加装可选的密封胶条，配合防水过滤棉能够实现防溅水的防护等级，适合户外通讯机柜、户外充电桩柜体这类半露天场景的散热需求。从三维建模的角度来看，这个模型完整还原了组件的所有装配细节，包括格栅的每一条筋位、卡扣的弹性结构、接线端子的引脚尺寸、叶轮的叶片型线，在做柜体整体结构设计时，可以直接将这个模型导入装配体中做干涉检查，不需要再手动测绘风机尺寸，能够大幅缩短柜体散热系统的设计周期，同时模型的安装面、配合面都做了精准的公差匹配，模拟装配时可以直接验证卡扣的卡接量是否符合安装要求，避免实际生产时出现安装孔位不匹配、卡扣卡接过松或者过紧的问题。在做散热仿真分析时，这个模型的格栅通风率、叶轮的风阻参数都和实际产品一致，可以直接代入仿真软件中计算柜体内部的流场分布，得到更贴近实际工况的散热仿真结果，减少后期样机测试的整改次数。
