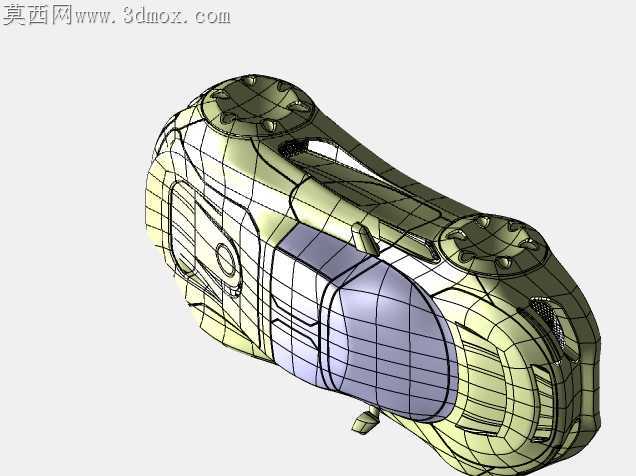

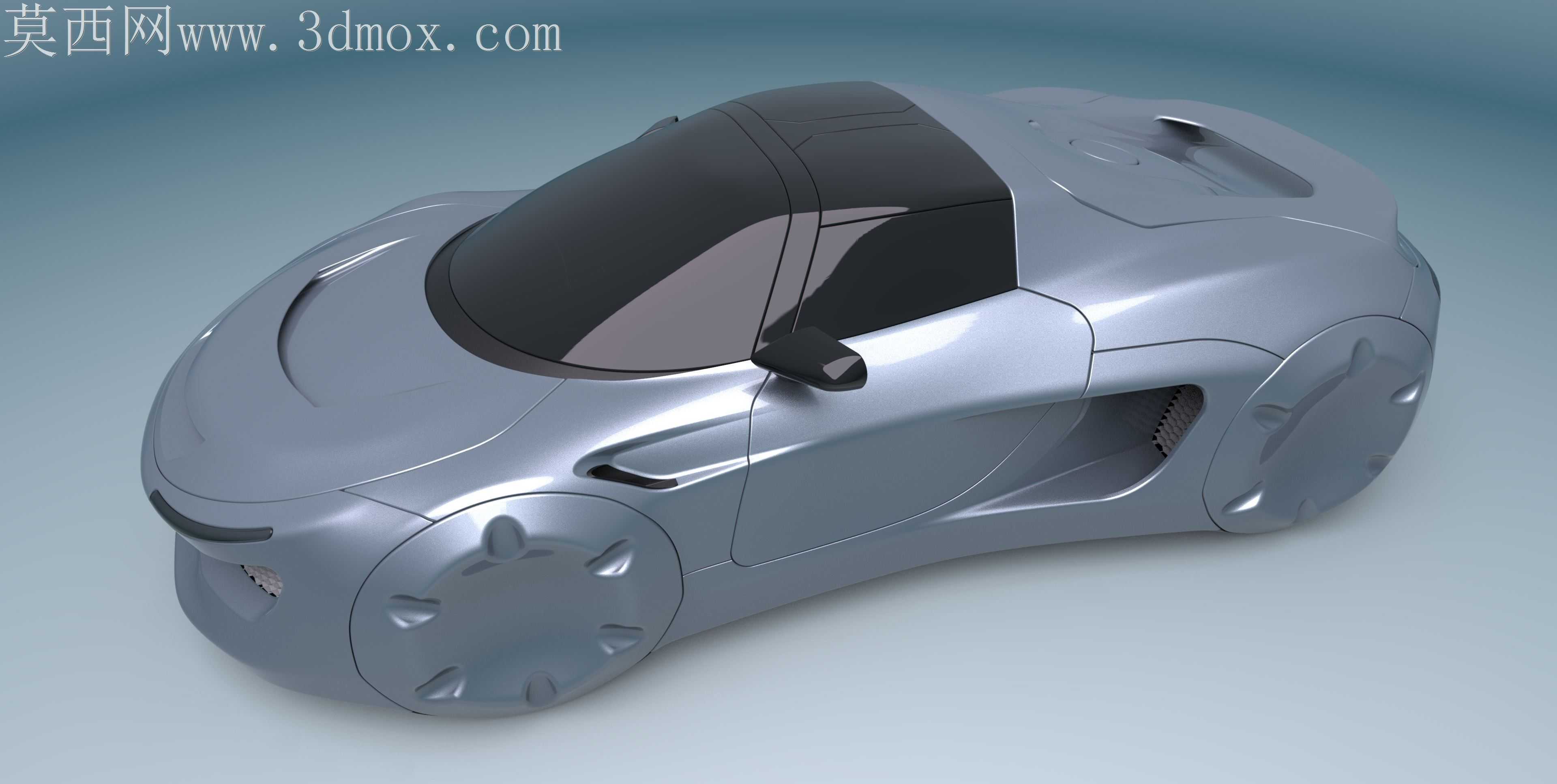

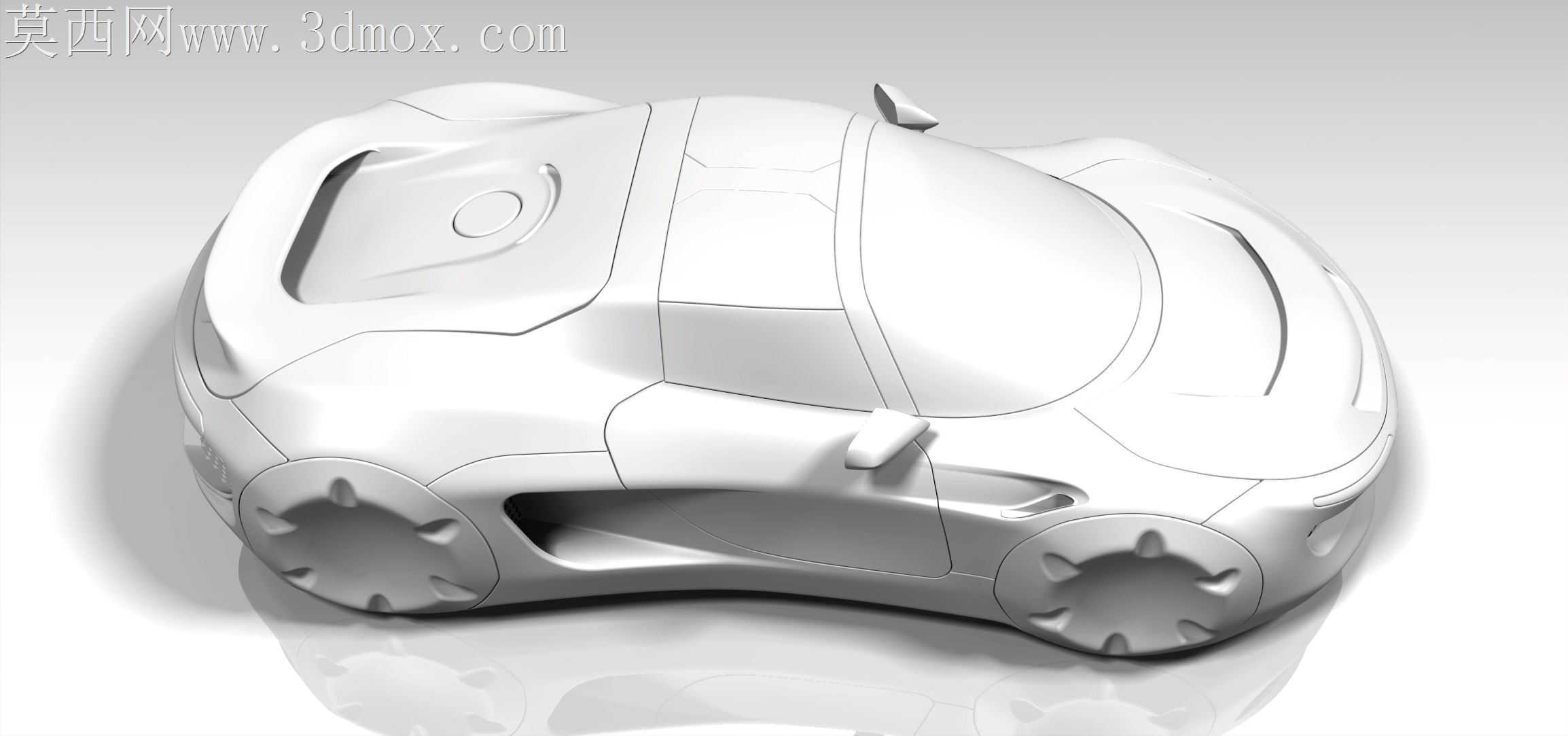

极简概念超跑外观曲面造型设计

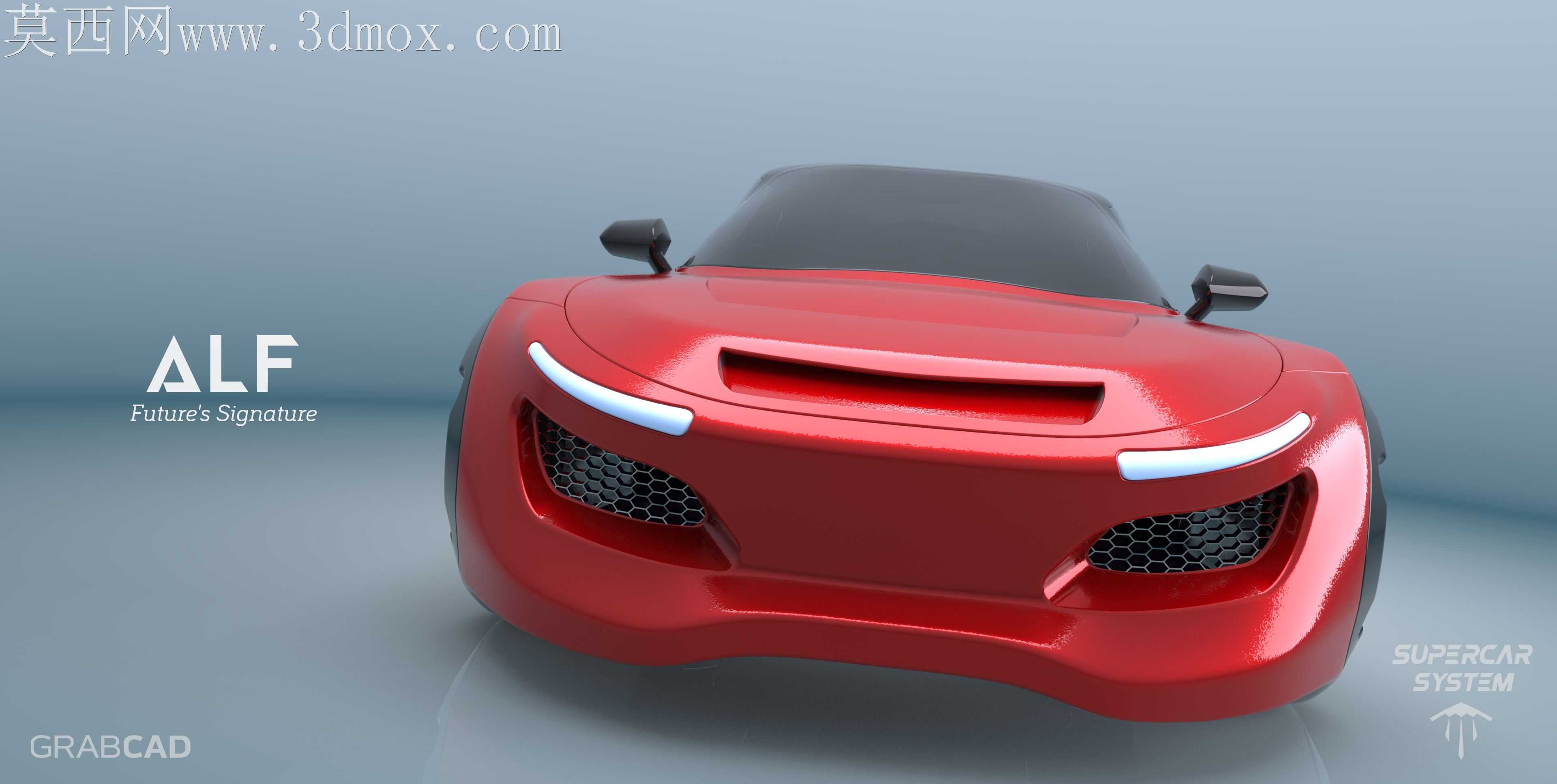

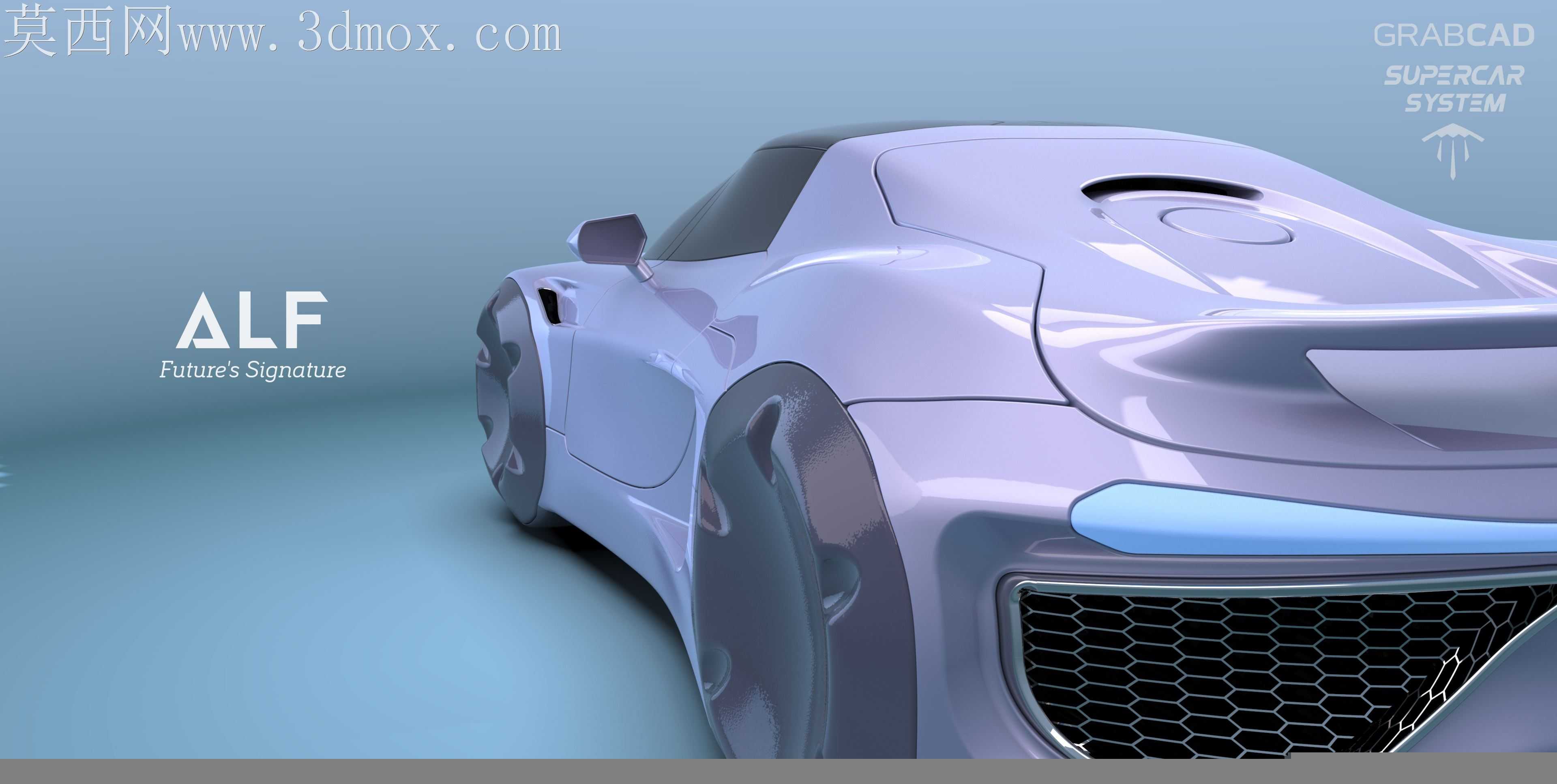

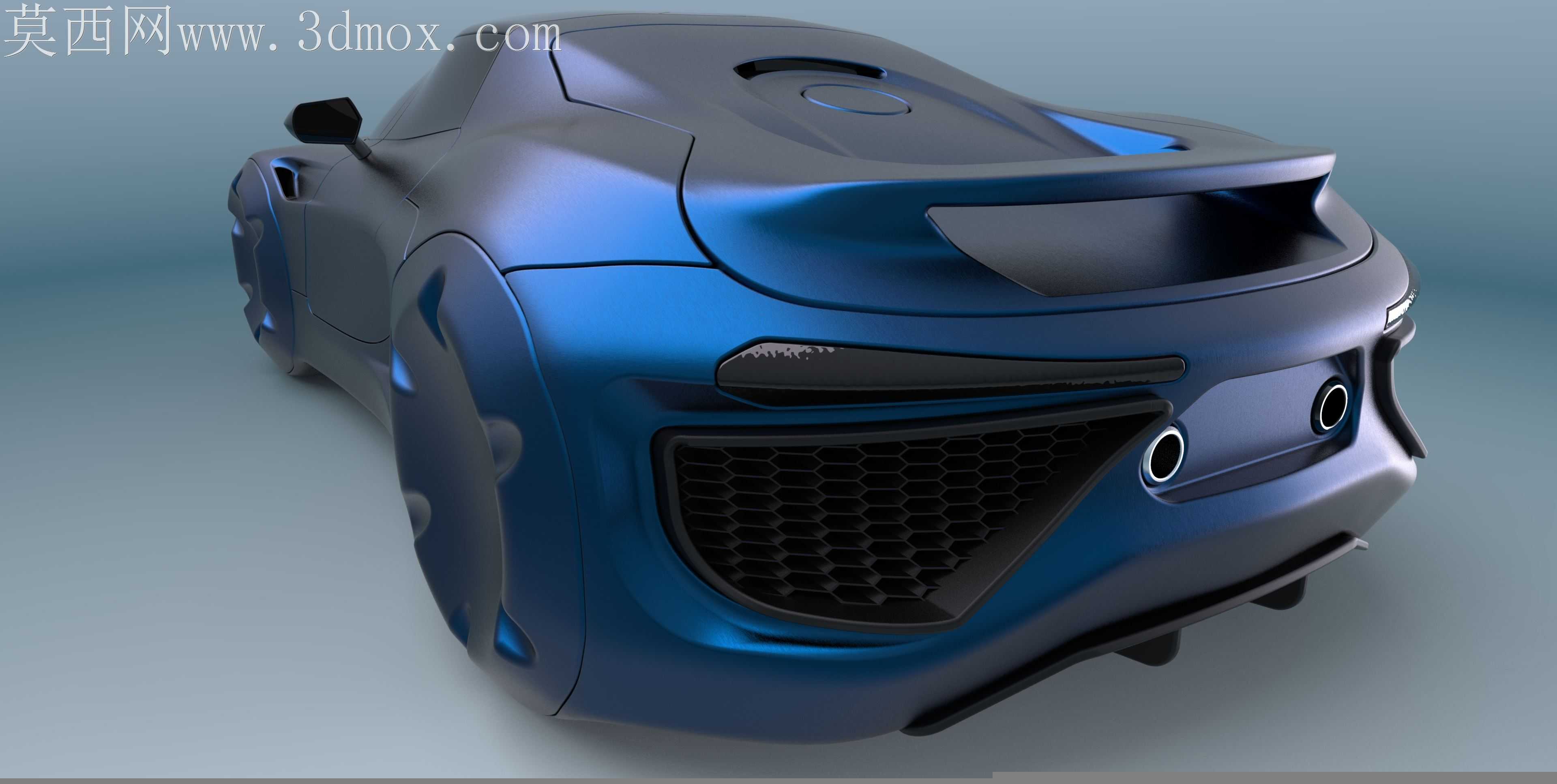

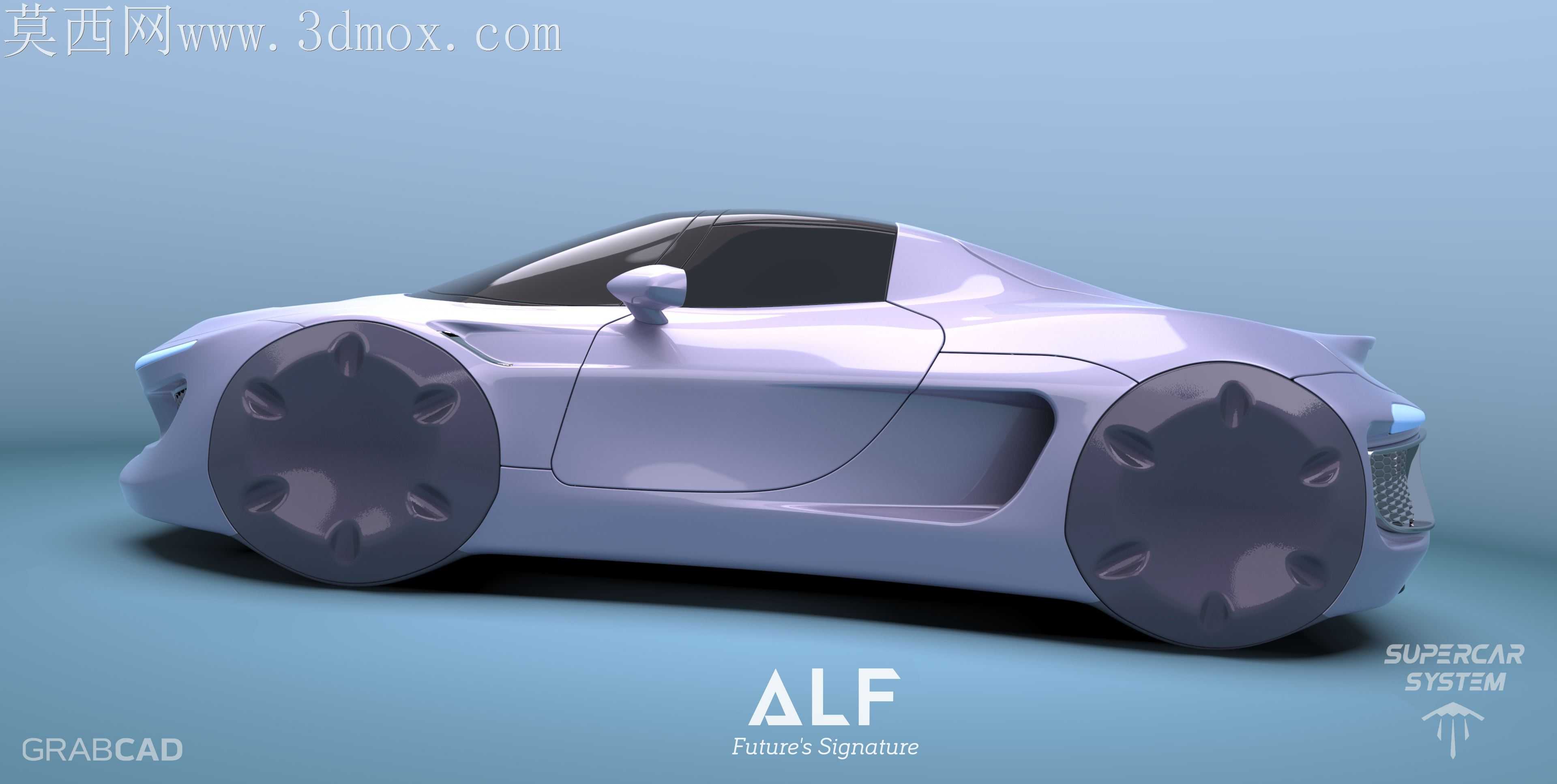

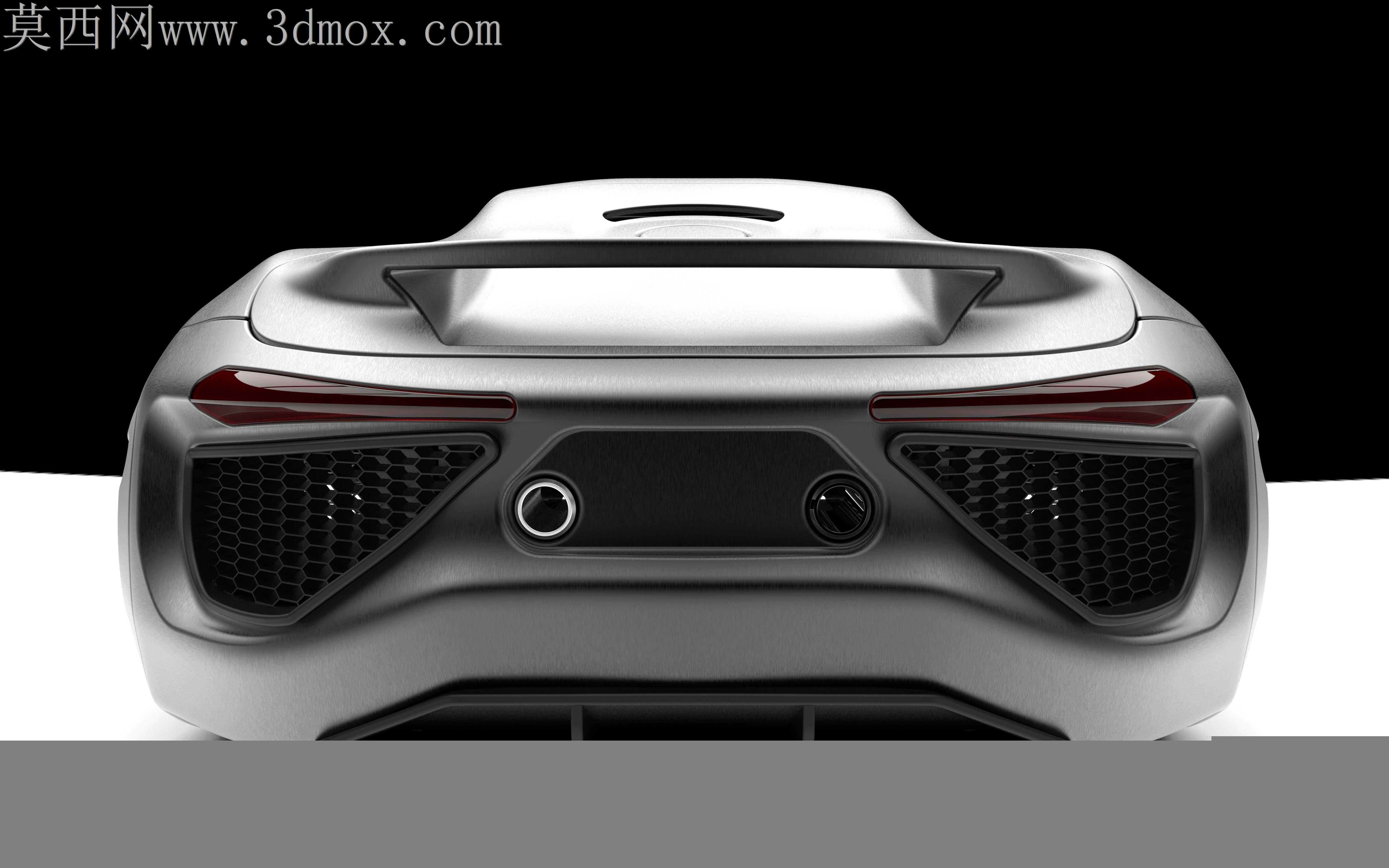

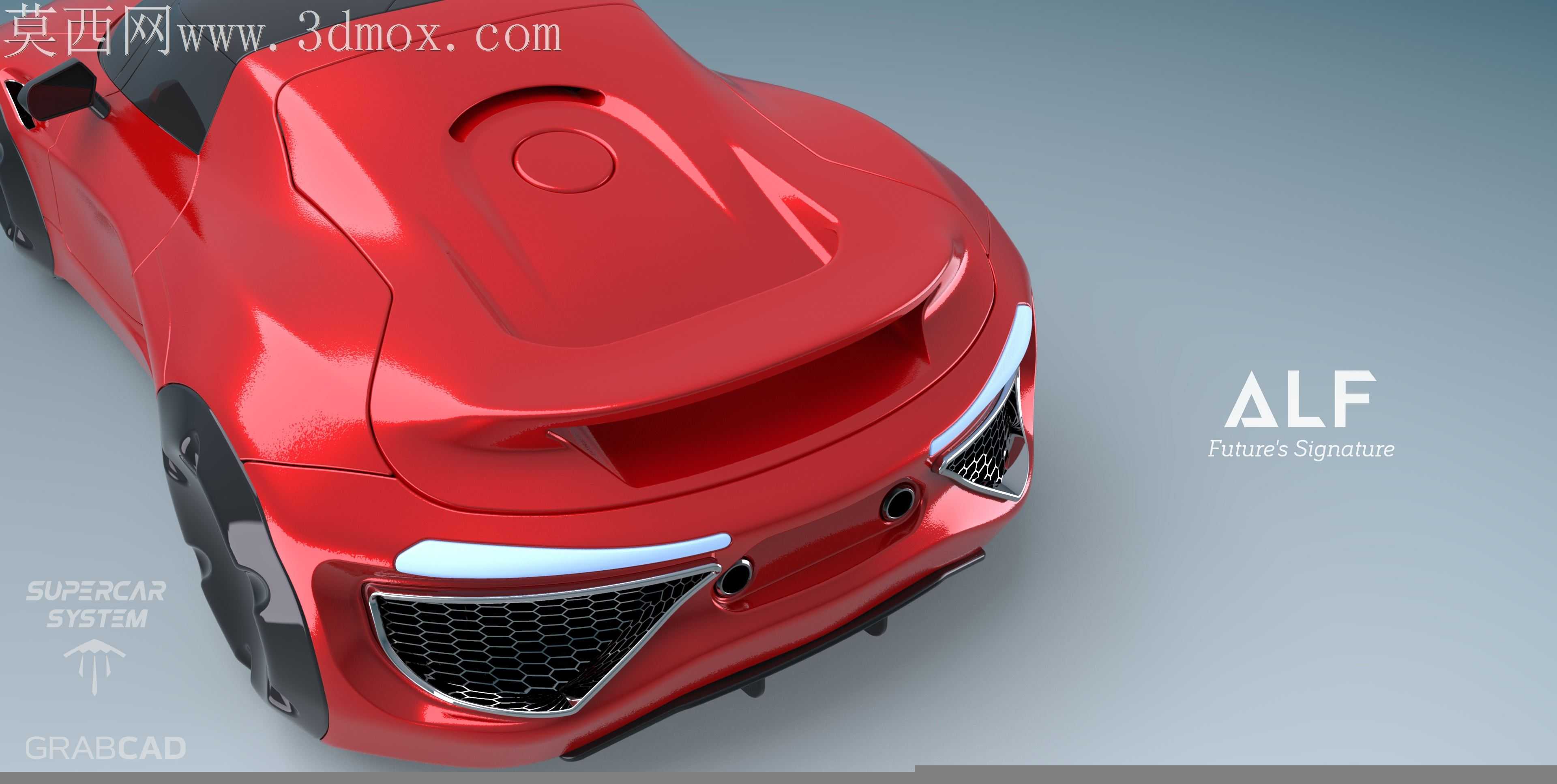

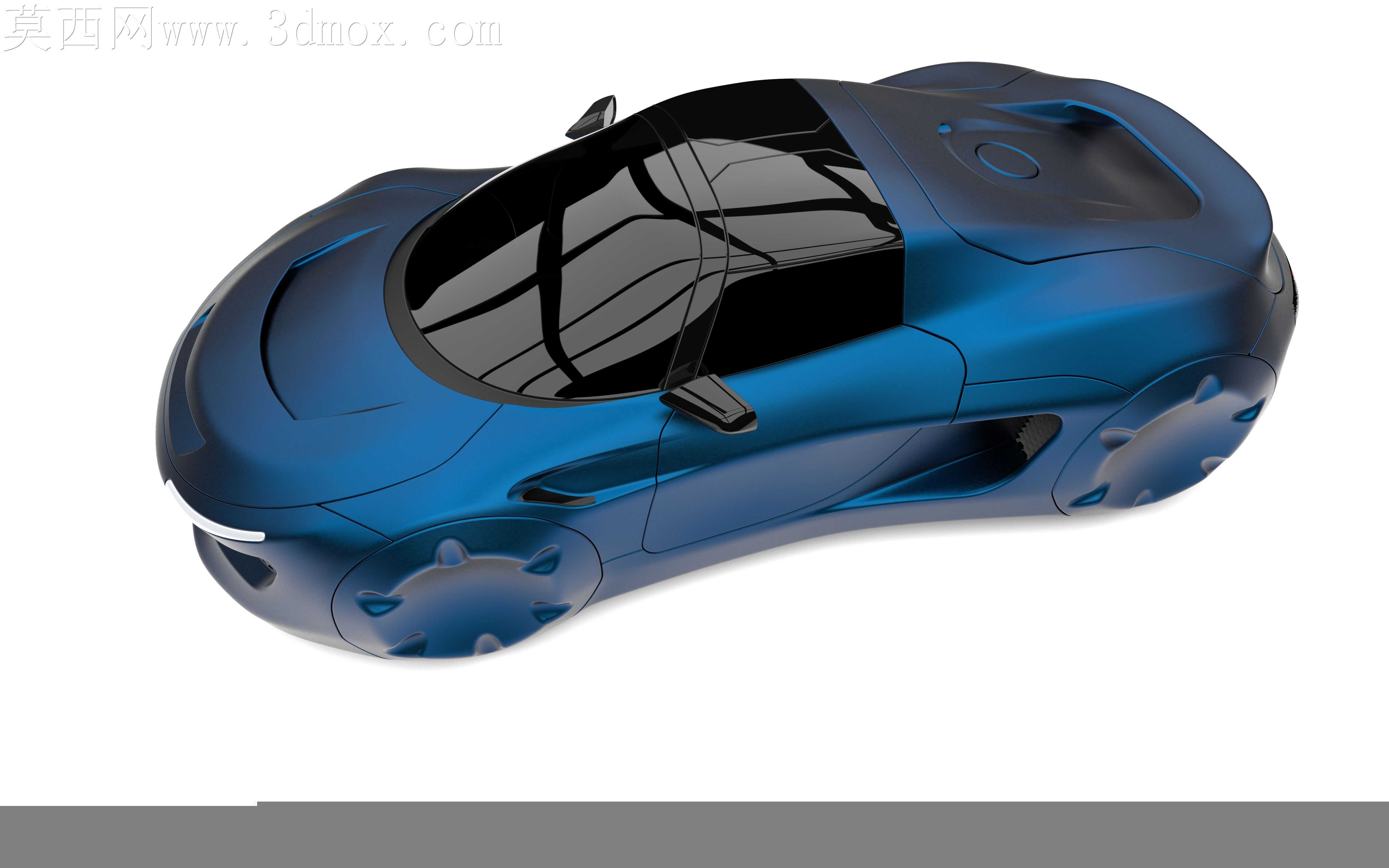

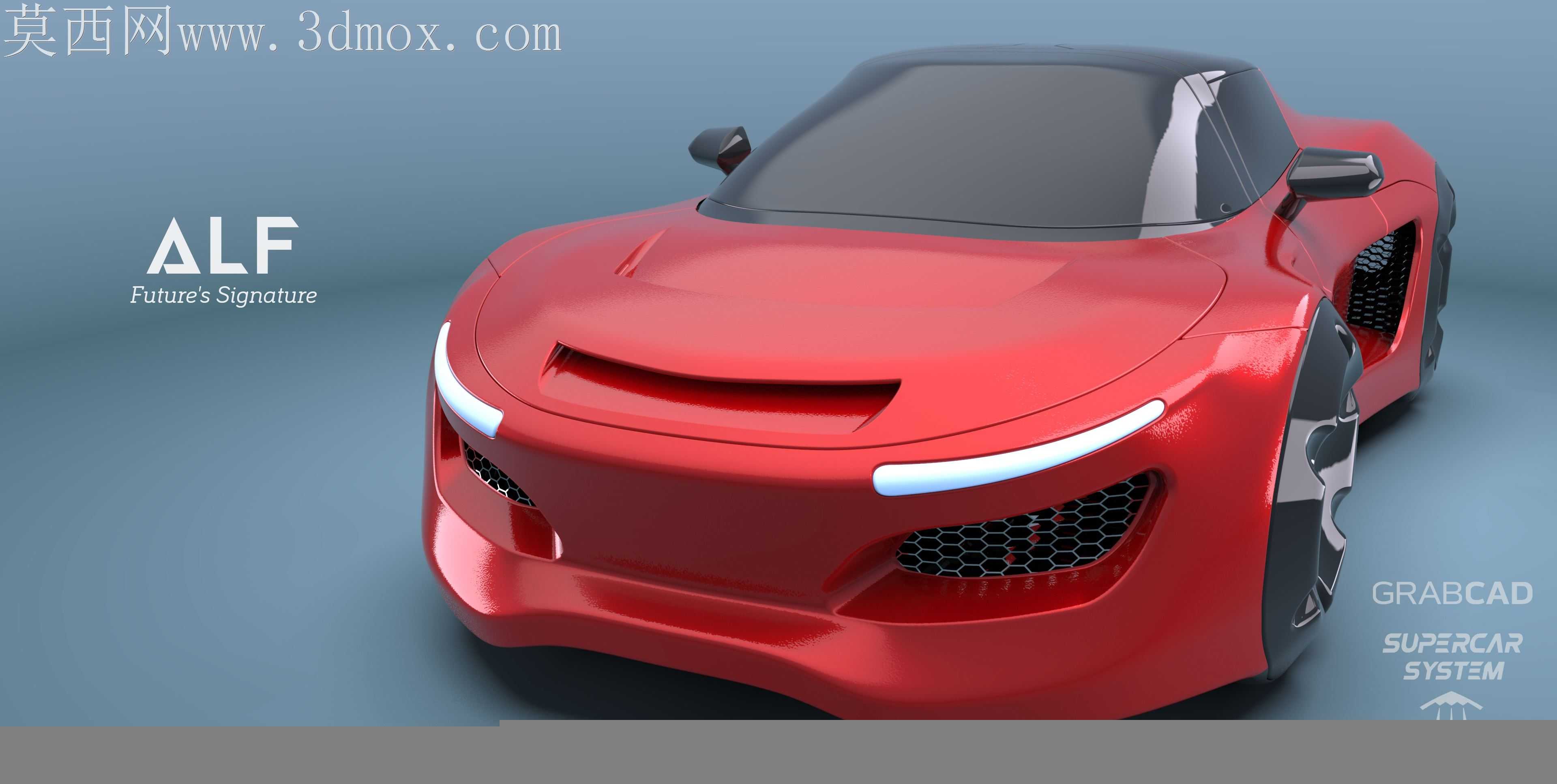

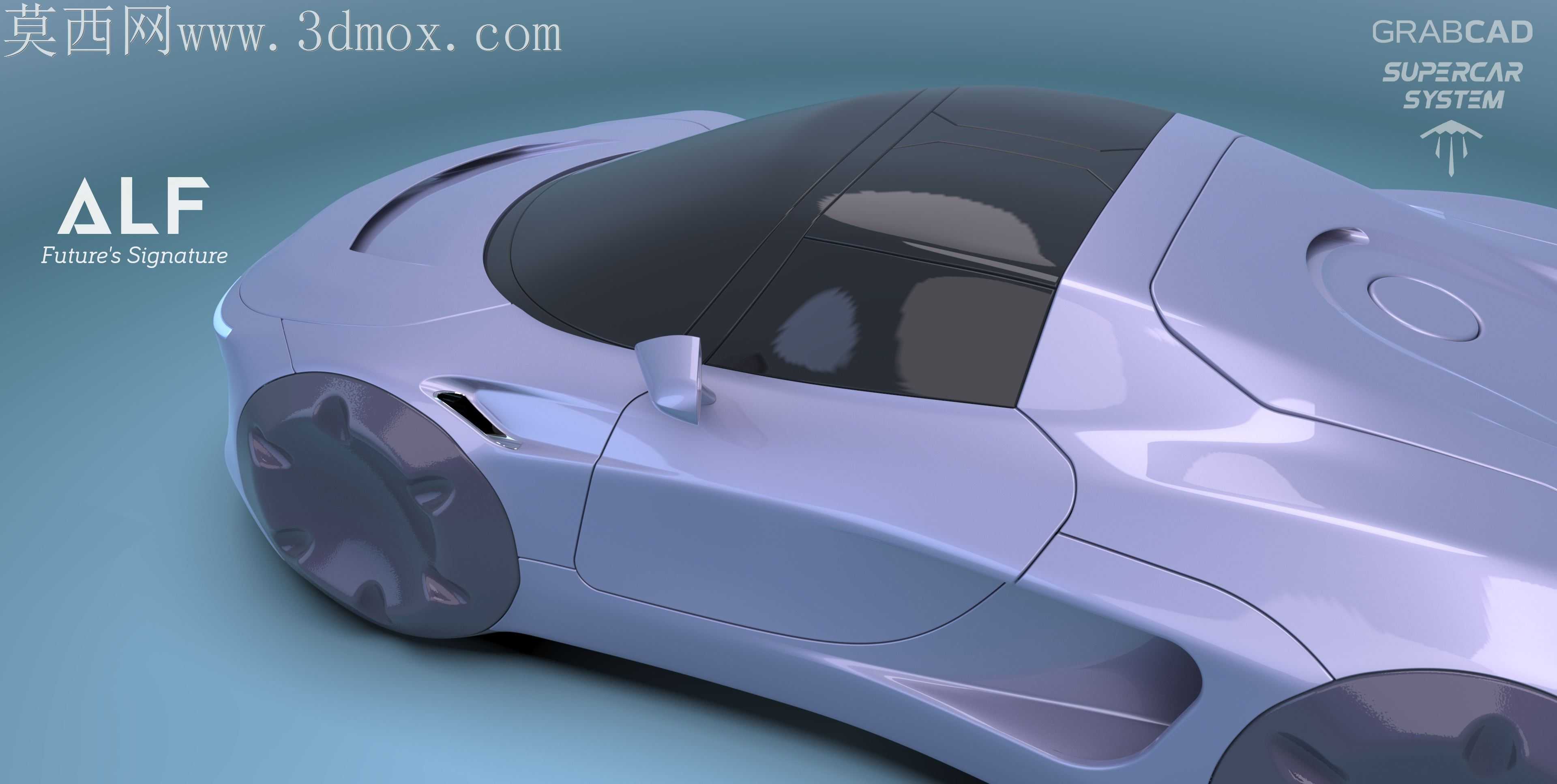

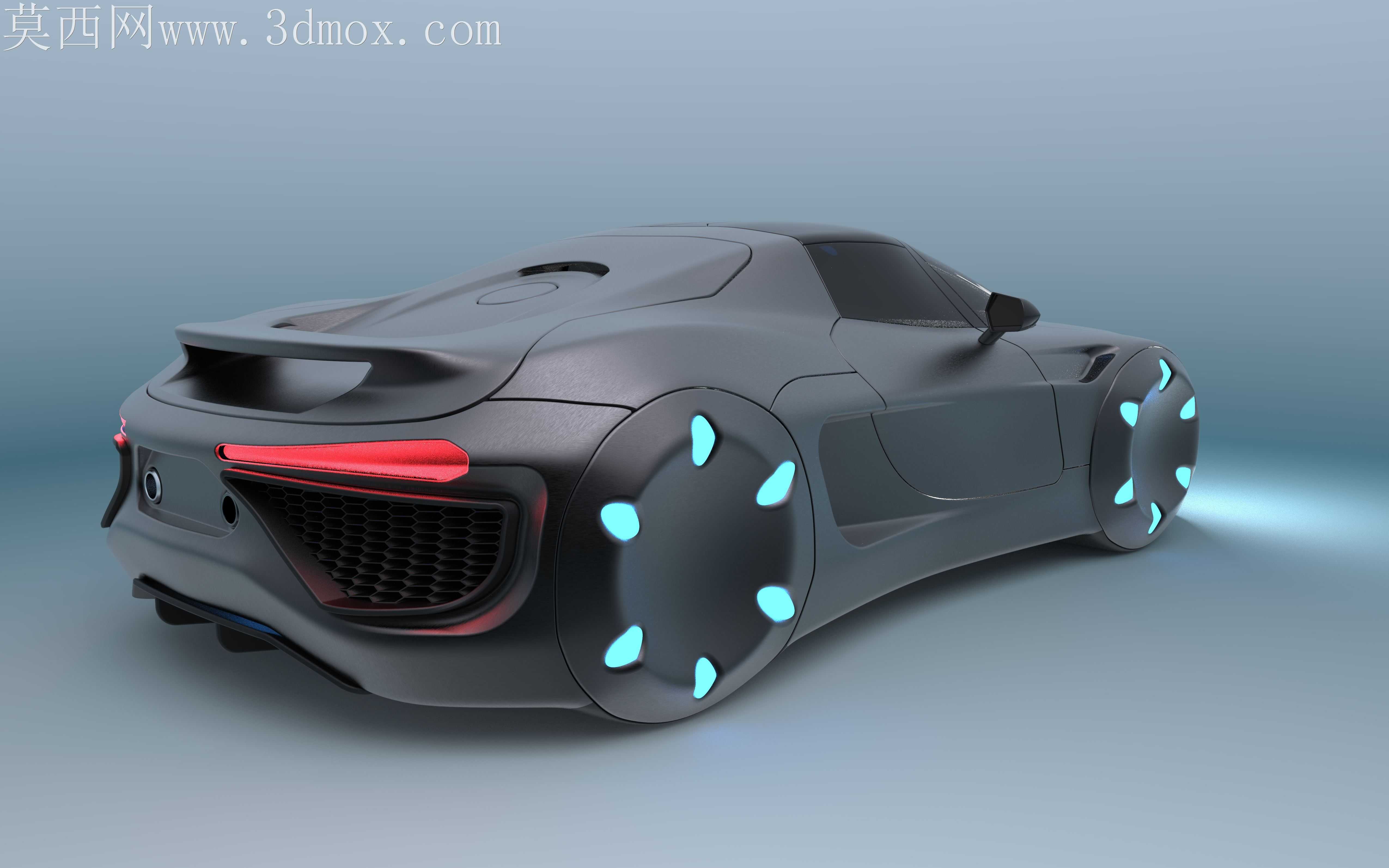

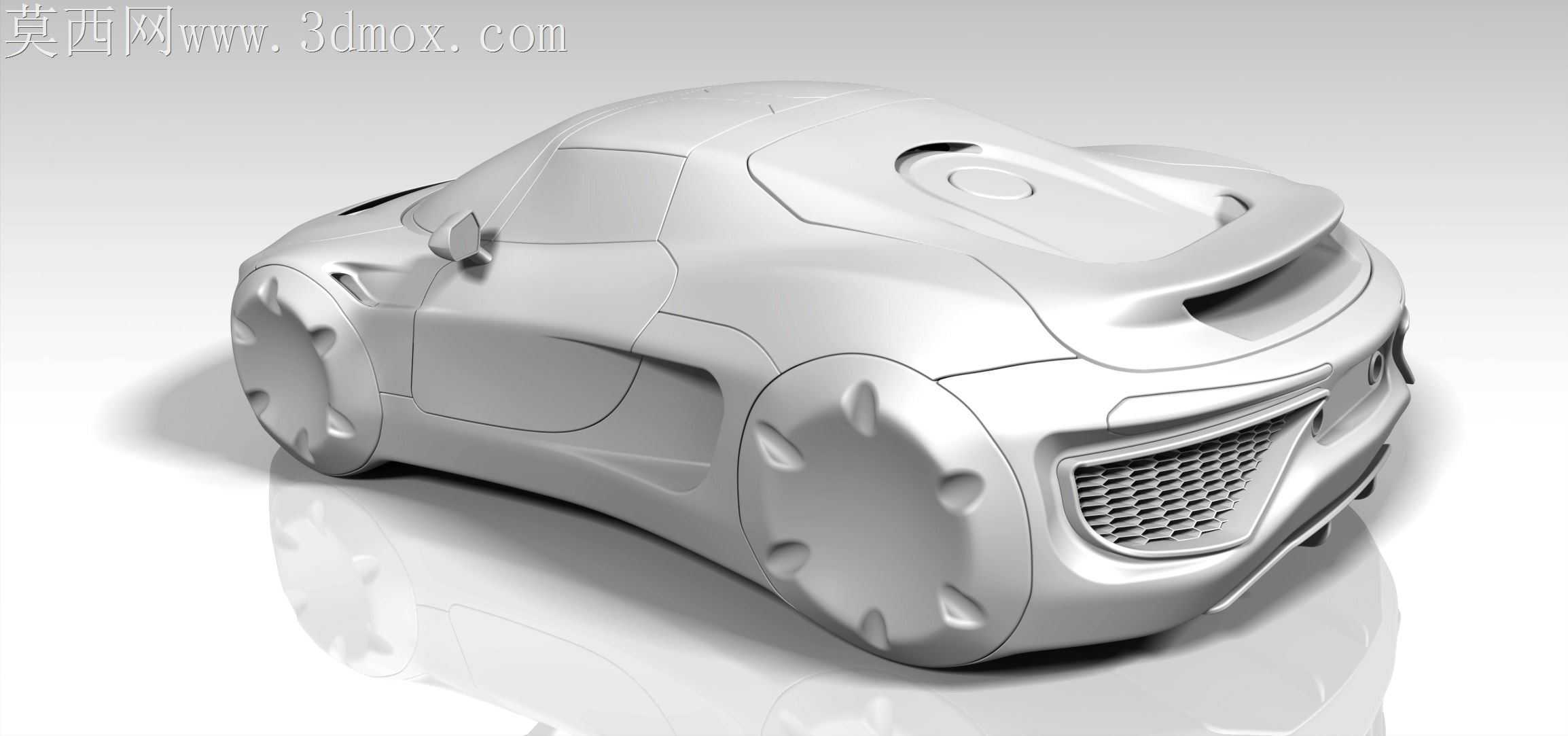

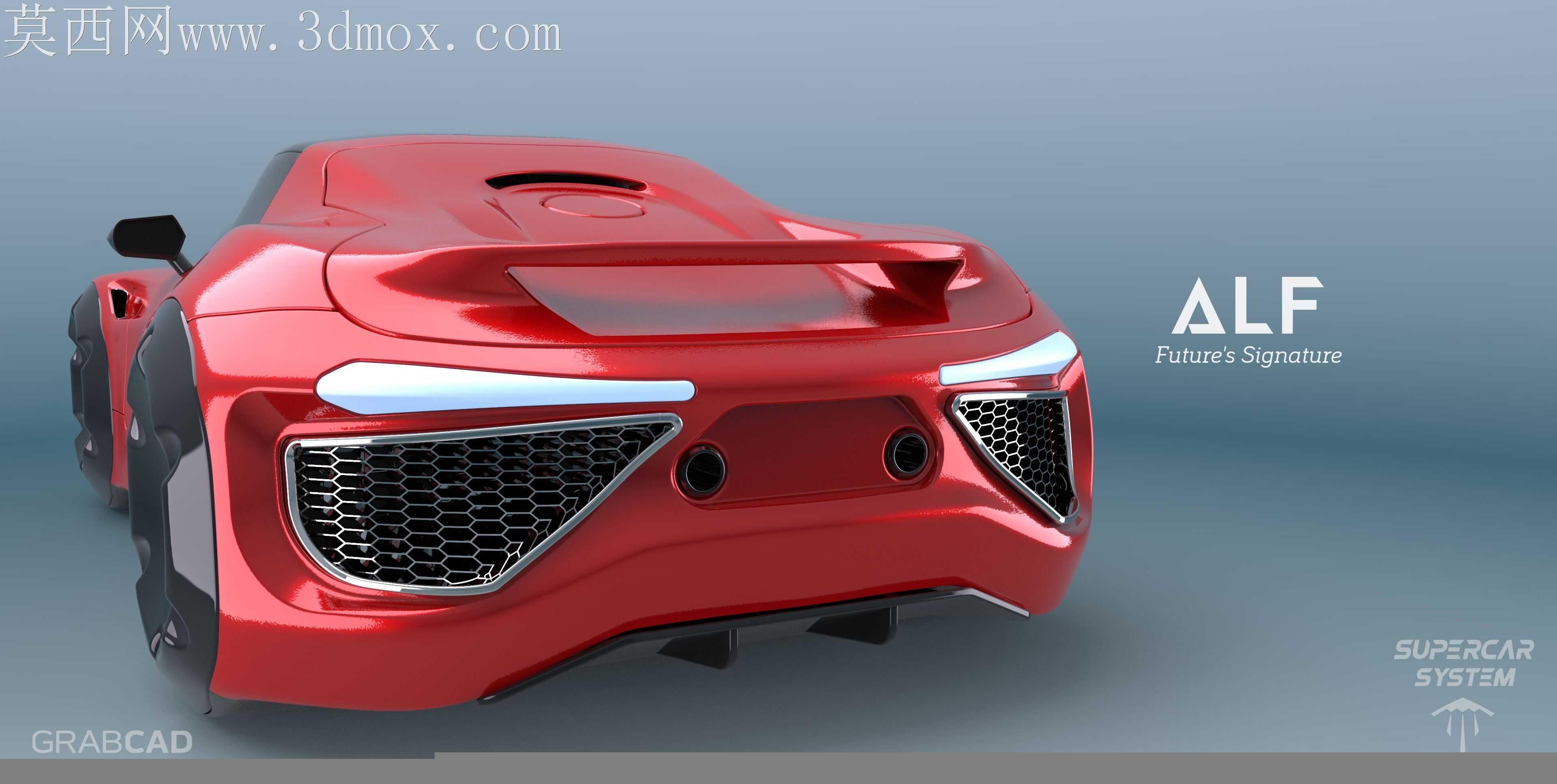

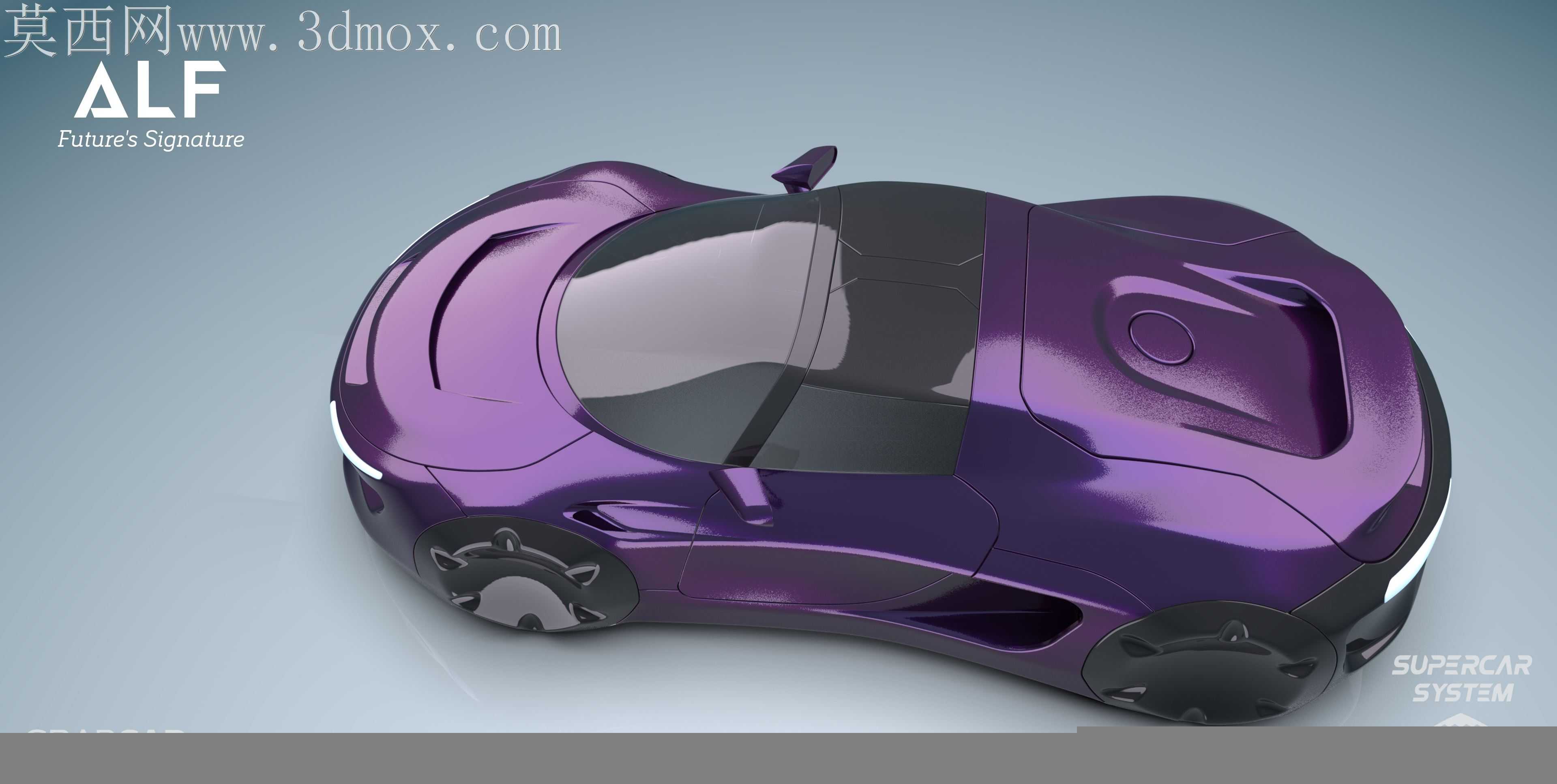

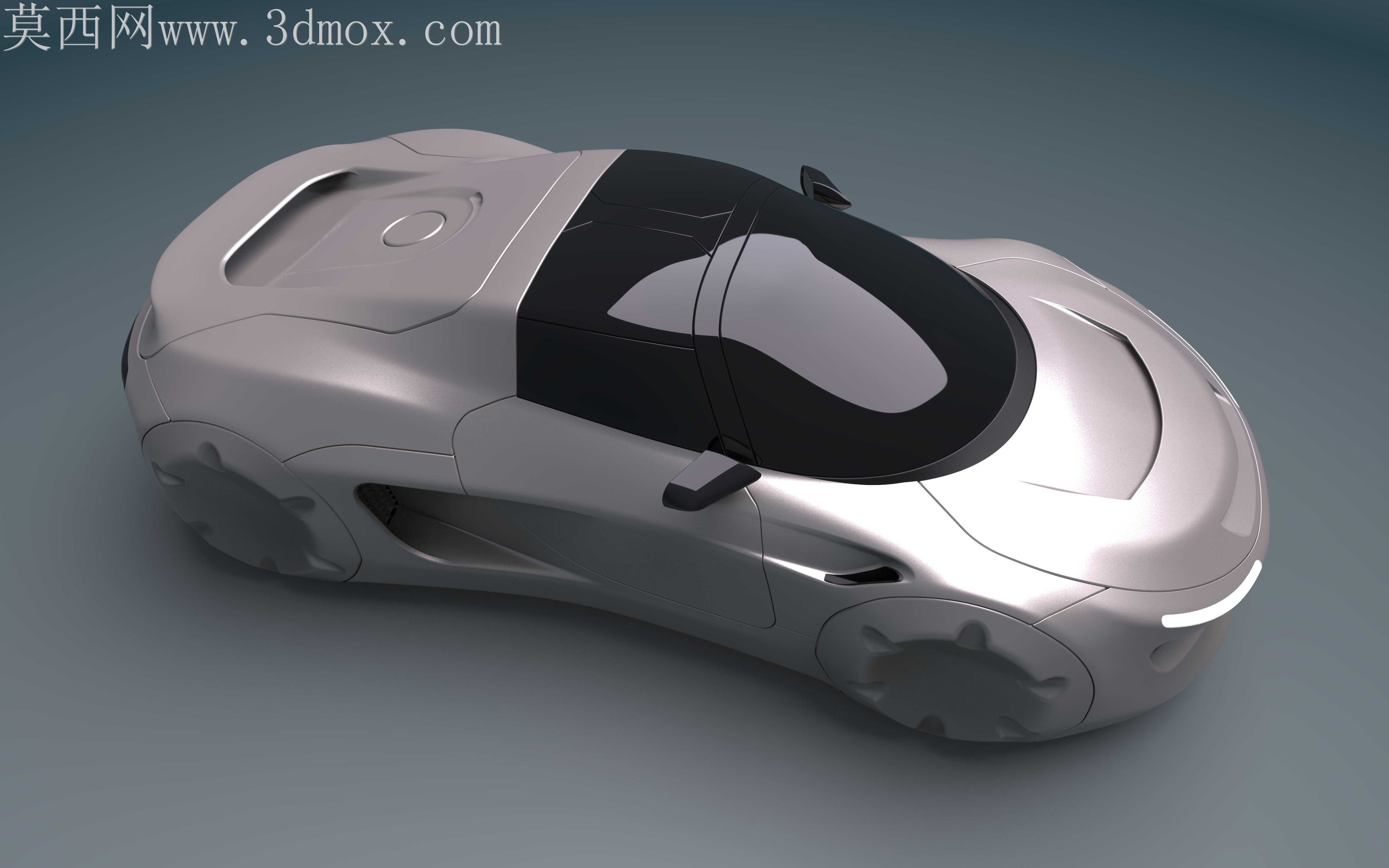

小批量试制碳纤维覆盖件时，最容易出现的问题就是大曲率双曲面脱模后回弹变形，连带相邻曲面的拼接缝出现阶差，这款概念超跑的外观曲面在设计阶段就提前规避了这类加工隐患。轮拱区域的曲面没有做激进的内凹倒扣，而是顺着轮毂中心向外做了连续的G2曲率过渡，轮边发光元件的安装位直接整合在曲面的加厚层里，不用额外做凸台结构，既减少了碳纤维铺层时的褶皱风险，也能让发光件的光线顺着曲面弧度自然漫射，不会出现生硬的明暗断层。车尾的扩散器区域没有做细碎的导流鳍片，而是把气流通道和后保险杠的主曲面做了一体化融合，边缘的R角统一控制在3mm，既满足碳纤维铺层的最小弯折半径要求，也能在高速行驶时梳理车底乱流，不会因为边角过于尖锐导致铺层时出现纤维断裂。侧门区域的曲面做了轻微的内收腰线，腰线的曲率变化率控制在每米0.2以内，加工五轴铣削油泥模型时，刀具可以顺着曲面连续走刀，不用频繁抬刀换角度，能大幅缩短油泥模型的制作周期，也能减少后期手工打磨的工作量。车尾的尾灯没有做独立的突出灯罩，而是把发光带直接嵌入尾翼下方的曲面凹槽里，凹槽的深度刚好和灯带的厚度一致，安装后灯带表面和周围曲面完全齐平，既降低了风阻系数，也避免了突出部件在高速行驶时产生风噪。轮毂的装饰盖曲面和轮拱曲面做了呼应的弧度，发光点的安装孔位沿着曲面法线方向垂直开孔，安装后发光元件的照射方向刚好和车轮转动方向形成动态视觉效果，不会因为开孔角度偏差导致光线歪斜。车身表面没有做多余的棱线和装饰件，所有曲面的拼接缝都沿着气流走向布置，缝隙宽度控制在1.5mm，既满足外观的精致感要求，也能在装配时通过缝隙均匀度快速定位覆盖件的安装位置，减少反复调整的时间。座舱区域的曲面顺着车顶线条自然下滑到车尾，和尾翼的上表面形成连续的过渡面，风洞仿真时气流可以顺着这个曲面顺畅流过车尾，不会在尾窗区域形成涡流区，能有效降低高速行驶时的升力，提升行驶稳定性。
