越野风格轮式载人载具框架结构设计

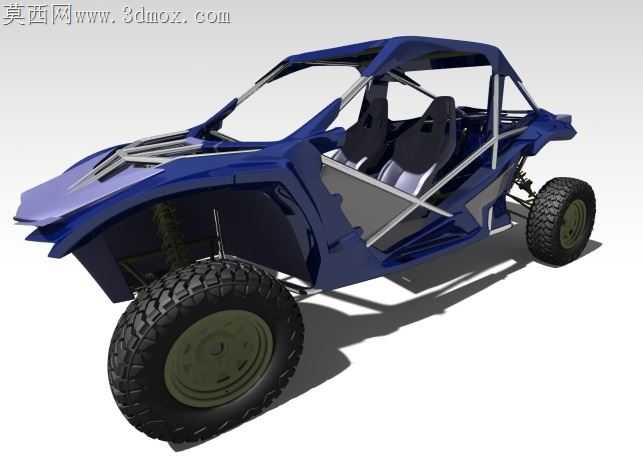

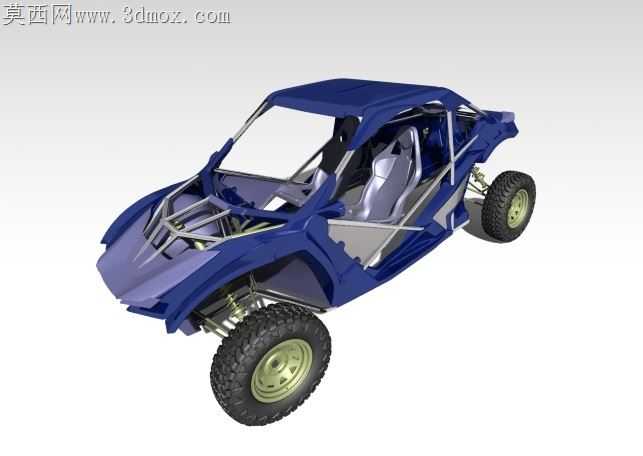

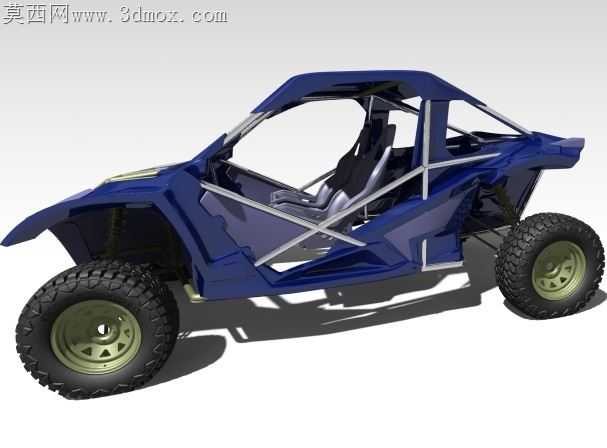

非铺装路面行驶的轮式载具，最容易出现的问题就是车架焊缝在持续颠簸中出现应力开裂，悬挂连接点的疲劳失效往往比动力损耗更早打断行程。这套载具框架在设计时直接把悬挂上支点做了一体化弯折延伸，没有采用常见的焊接吊耳拼接结构，避免了直角焊缝在交变载荷下的应力集中问题，轮拱位置的框架弧度完全匹配大尺寸越野轮胎的跳动行程，就算减震器压缩到极限位置，轮胎也不会剐蹭到舱体侧围的金属板材。

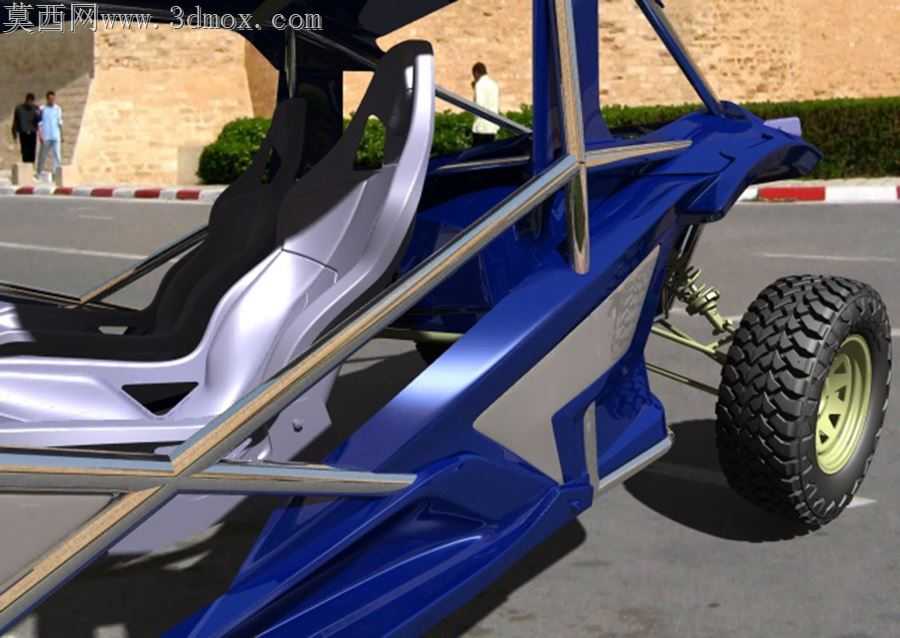

舱体底部的框架采用了变截面的笼式排布，乘员乘坐区域的管材壁厚比尾部载物区域厚1.2毫米，不需要额外增加整备重量就能给核心区域提供足够的抗扭刚度，踩脚位置的横向支撑梁间距控制在12厘米以内，就算踩踏位置没有额外铺设防滑钢板，日常使用也不会出现管材弯折变形的问题。外露的框架棱边全部做了小半径的圆角过渡，没有尖锐的直角切口，既避免了加工时的划手风险，也能减少磕碰掉漆后的锈蚀概率。

后轮的安装位预留了三档可调的固定孔位，后期可以根据使用场景调整轮胎的后倾角度，不管是冲坡时需要的更大接地面积，还是平路行驶需要的更低滚动阻力，都不用重新切割焊接车架就能完成调整。转向机构的连接点做了下沉式设计，转向拉杆藏在两根主纵梁的中间位置，穿越乱石路段时不会被凸起的石块磕碰变形，就算不小心托底，最先接触地面的也是纵梁下沿的平整面，不会损伤到转向和传动部件。

车架尾部的载物区域没有做封闭的钣金包围，留出了足够的绑带固定空位，不管是固定备用油箱还是户外装备，都能找到合适的绑扎点，不会因为框架遮挡导致绑带打滑。减震器的安装角度做了15度的后倾调整，不是垂直于地面布置，这样在遇到正面冲击时，减震器的活塞行程能更顺畅地压缩，不会出现侧向力导致的油封漏油问题，长期在颠簸路面使用也能延长减震部件的更换周期。
