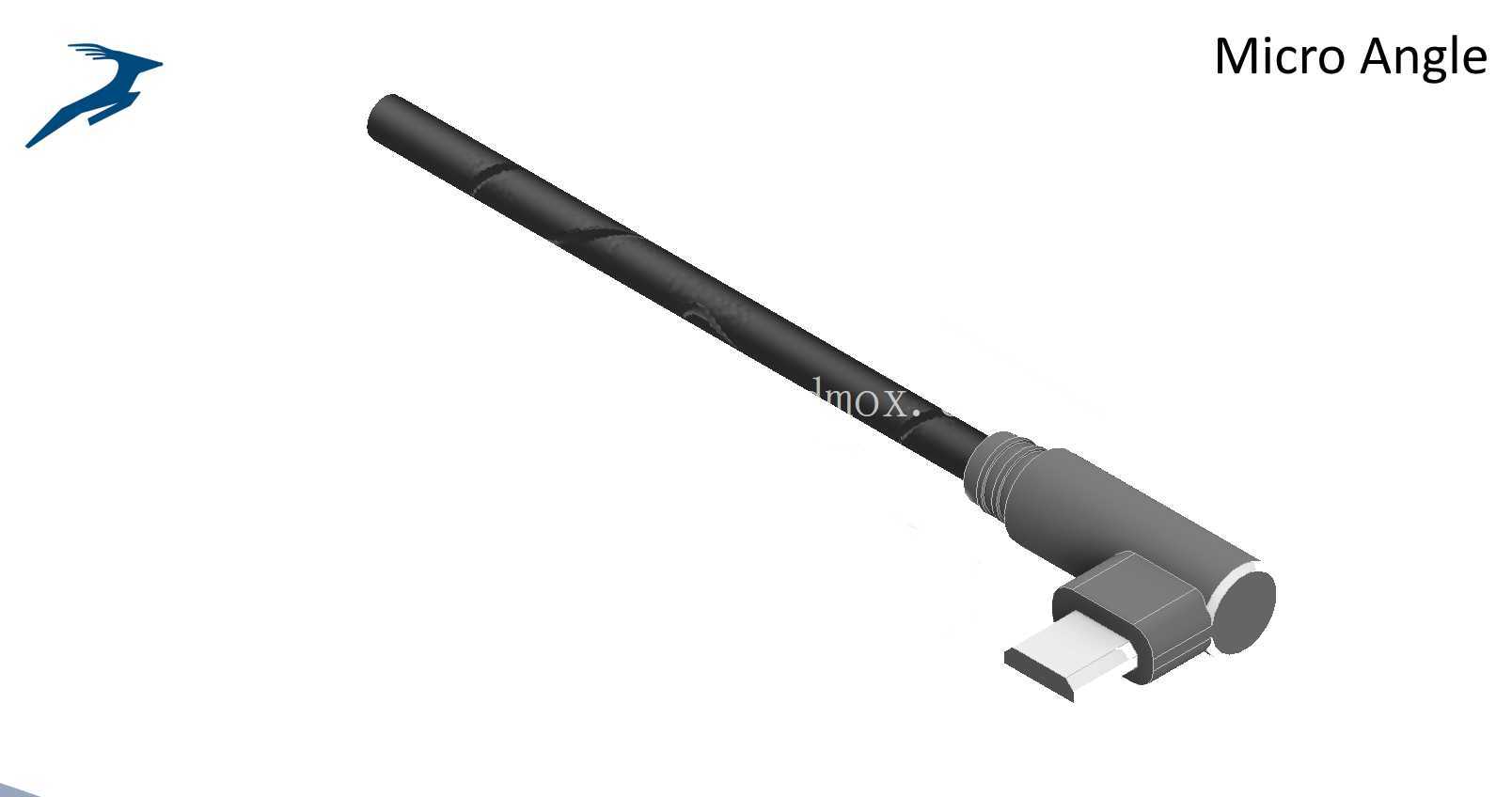

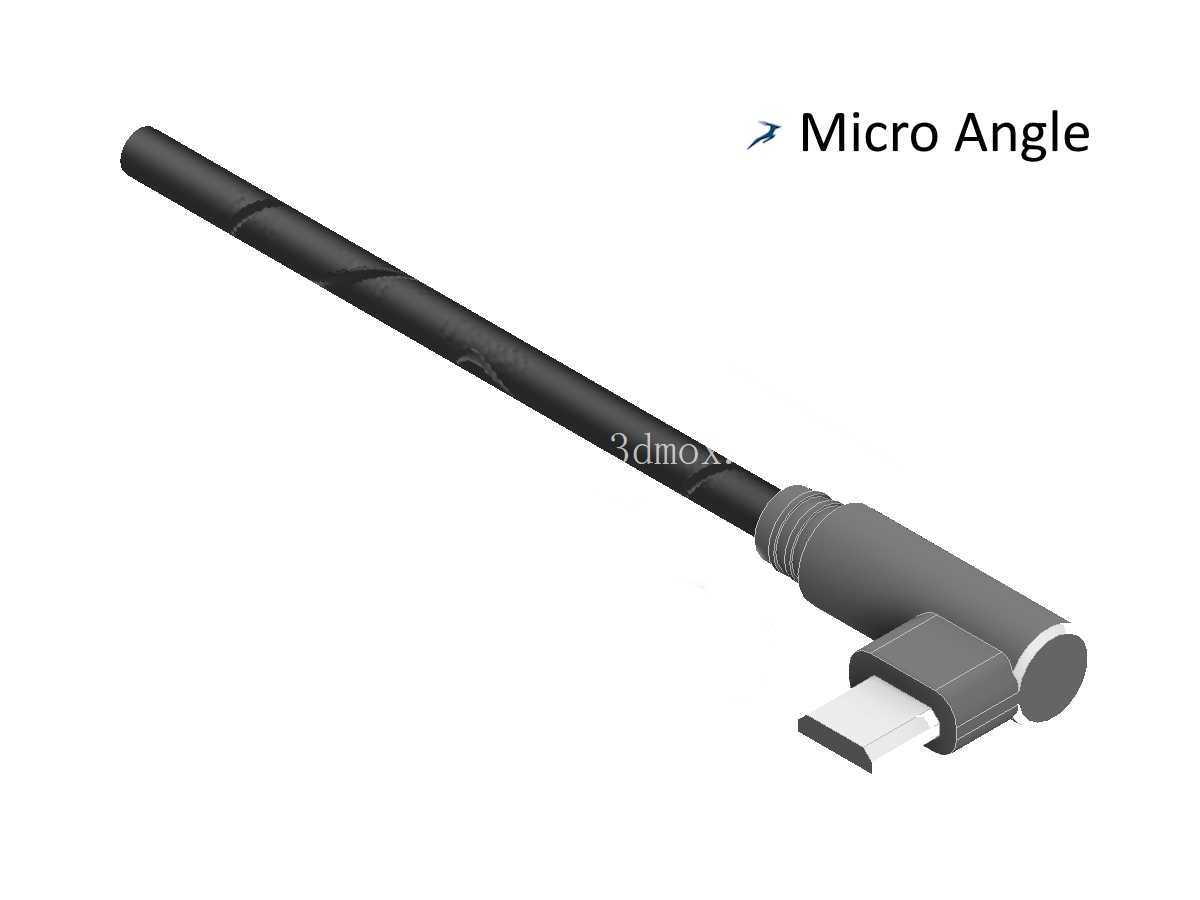

微型90度直角2米MicroUSB数据线结构

　　在嵌入式设备安装、狭小空间布线、工业手持终端配套的场景里，常规直头USB数据线经常会遇到接头突出过多、线缆弯折半径受限、插拔受力方向不合理导致接头松脱或线缆根部断裂的问题，这款90度直角弯头的MicroUSB数据线，正是针对这类紧凑安装场景做的结构优化设计。从实际使用场景来看，这类弯头数据线常被用在机柜内部设备调试、车载嵌入式终端供电、狭小工位的数据采集设备连接、壁挂式小型工控模块通讯等场景，直头数据线在这类场景中，接头垂直于设备面板突出，不仅会占用额外的外部空间，还容易在人员走动、设备开合柜门的时候剐蹭到接头，长期受力会导致设备端的USB母座焊盘脱落，或者数据线接头内部的焊点脱开，而90度弯头的设计，让线缆出线方向平行于设备安装面，大幅降低了接头的突出高度，同时线缆顺着设备表面延伸，不会出现垂直突出的受力点，能有效降低外力对接头和设备母座的损伤。

　　从功能特性上看，这款数据线的接头位置做了应力分散结构，接头尾部和线缆衔接的位置设计了加长的软胶应力释放段，避免线缆在反复弯折的时候，线芯在接头根部出现疲劳断裂，常规直头数据线的应力释放段长度通常在8mm左右，这款弯头结构的应力释放段顺着弯头弧度做了延伸，覆盖了弯头的转折位置，能让弯折应力均匀分布在更长的线缆段上，而不是集中在接头和线缆的衔接缝隙处。2米的线长设计，兼顾了设备间短距离布线和操作人员手持设备移动调试的需求，既不会因为线长过短导致布线拉扯，也不会因为线长过长造成机柜内部线缆杂乱堆积。设计思路上，这款弯头结构没有采用简单的接头直角弯折方案，而是在接头内部做了PCB板的90度转向布局，MicroUSB公头的金属外壳和内部塑胶支架采用卡扣加超声焊接的固定方式，避免长期插拔出现接头外壳松动，线缆内部的电源线和信号线在弯头位置做了弧度排布，没有出现直角折线的走线方式，减少线芯的弯折应力，线芯外层采用铝箔加编织网的双层屏蔽结构，能降低工业环境下电磁干扰对数据传输的影响，适合在有变频器、伺服电机等强电磁干扰的工业场景下使用。

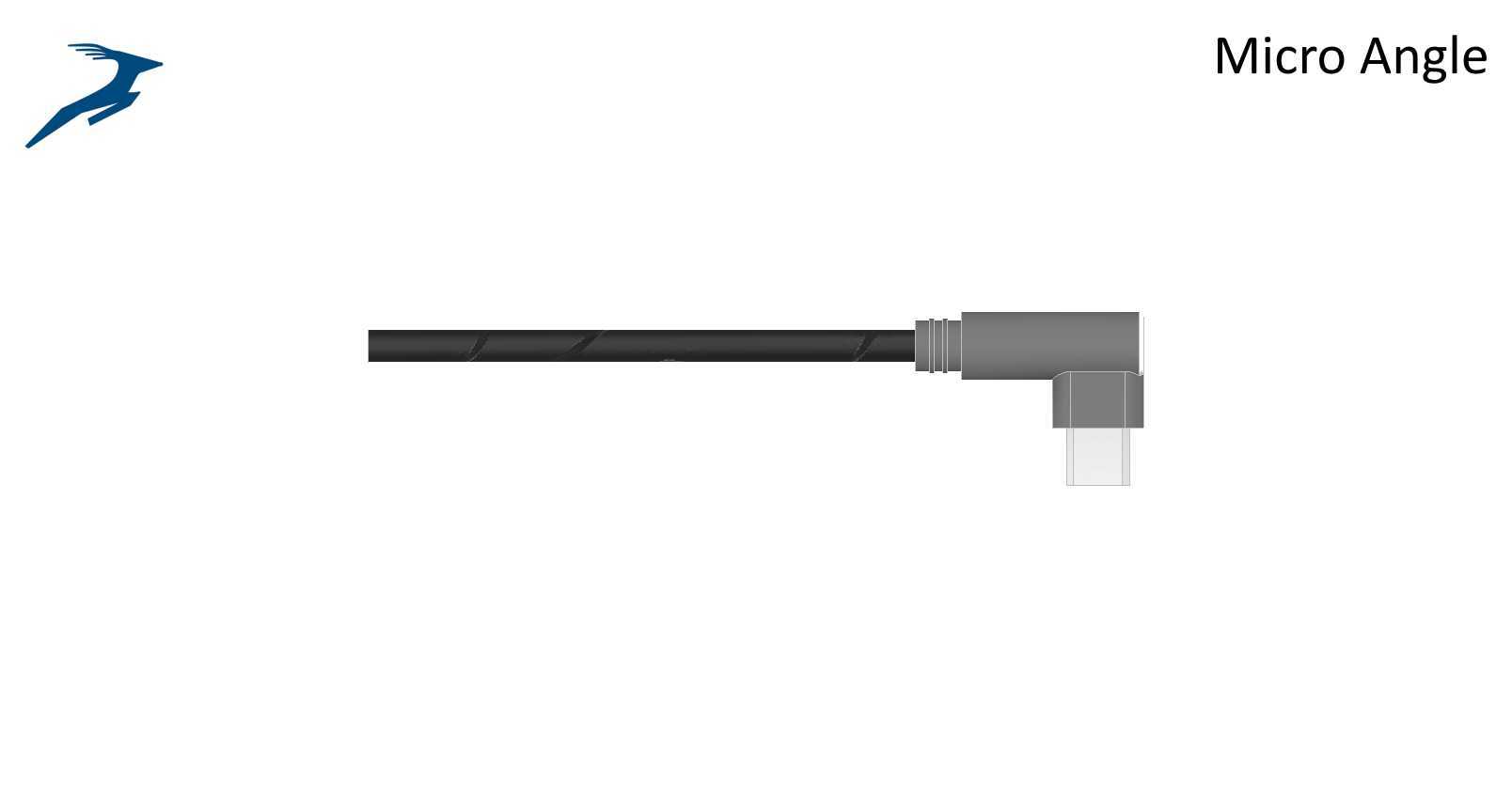

　　从外形尺寸和安装边界来看，这款弯头接头的平行于设备面的长度控制在18mm以内，垂直于设备安装面的突出高度不到10mm，相比常规直头USB接头25mm以上的突出高度，能节省超过60%的外部安装空间，在安装的时候，只需要在设备面板前方预留12mm的操作空间就可以完成插拔，不需要预留直头所需的30mm以上的插拔操作空间，对于紧凑安装的设备面板、嵌入式安装的小型终端来说，这个尺寸优势非常明显。线缆的外径控制在3.5mm左右，既保证了内部线芯的载流能力，满足2A以上的供电需求，也让线缆保持了合适的柔韧度，布线的时候可以顺着机柜的走线槽轻松弯折固定，不会因为线缆过硬导致布线后出现回弹拉扯接头的问题。

　　接头的MicroUSB公头采用标准的接口尺寸，和市面上常规的MicroUSB母座兼容，插拔力度控制在合适的范围，既不会因为插拔过松导致接触不良，也不会因为插拔过紧导致母座受力过大，接头的金属外壳采用镀镍处理，提升抗氧化能力和耐磨性能，满足长期反复插拔的使用需求。在实际布线的时候，这类弯头数据线可以顺着设备外壳或者机柜内壁走线，用扎带固定的时候不会出现接头处线缆弯折死折的问题，线缆的外被采用耐磨的TPE材质，耐油污耐拉扯，适合工业现场的使用环境，相比普通消费级的PVC外被线缆，在工业场景下的使用寿命能提升数倍。另外，弯头的出线方向做了统一的朝向设计，在多台设备并排安装的时候，所有线缆的出线方向一致，能让机柜内部的布线更加整齐美观，也方便后期的维护排查，不会出现线缆交错杂乱的情况。在结构建模的时候，接头部分的各个零件配合间隙控制在0.1mm以内，保证装配后没有松动旷量，线缆部分的建模还原了实际的柔韧特性，在做布线模拟的时候，可以直观看到线缆弯折后的走向和所需的安装空间，帮助结构设计人员在设备设计阶段就提前规划好走线位置和预留空间，避免后期样机装配的时候出现线缆和其他结构件干涉、接头突出空间不足的问题。
