移远MC25通信模块三维结构设计

　　在物联网终端设备的结构开发流程中，通信模块的三维结构匹配度直接决定了整机的布局合理性与装配可靠性，这款移远MC25通信模块的三维结构，是面向GSM/GPRS/GNSS多模通信场景做的精准结构还原，能给终端设备的结构设计环节提供可靠的装配参考。从实际应用场景来看，这类多模通信模块常被集成在车载定位终端、共享设备控制板、远程数据采集终端、便携定位追踪器这类需要同时兼顾数据传输与卫星定位功能的设备中，结构设计阶段如果没有精准的模块三维数模做参考，很容易出现板卡干涉、外壳预留空间不足、接口对位偏差这类量产阶段才会暴露的问题。从产品功能特性对应的结构设计来看，MC25模块采用板边邮票孔焊接的安装方式，模块侧边的整排焊盘是结构建模时需要重点把控的尺寸要素，焊盘的间距、伸出板边的长度、焊盘与模块本体的相对位置公差，都直接影响SMT贴片时的良率，建模时严格按照实际器件的封装尺寸做了还原，焊盘的排布间距、每一个焊盘的长宽尺寸都和实际量产器件保持一致，避免结构设计导入后出现PCB封装匹配错误的问题。

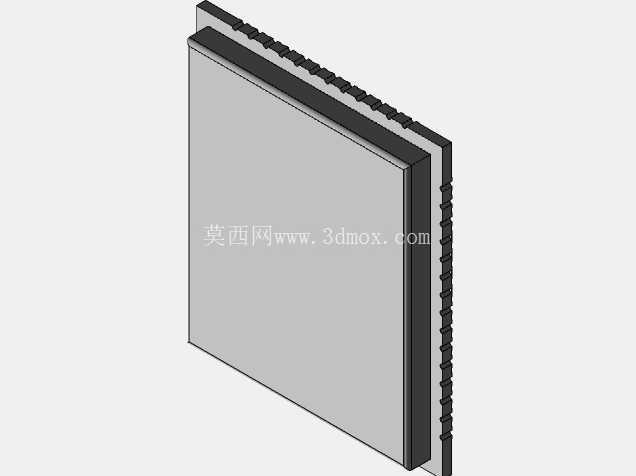

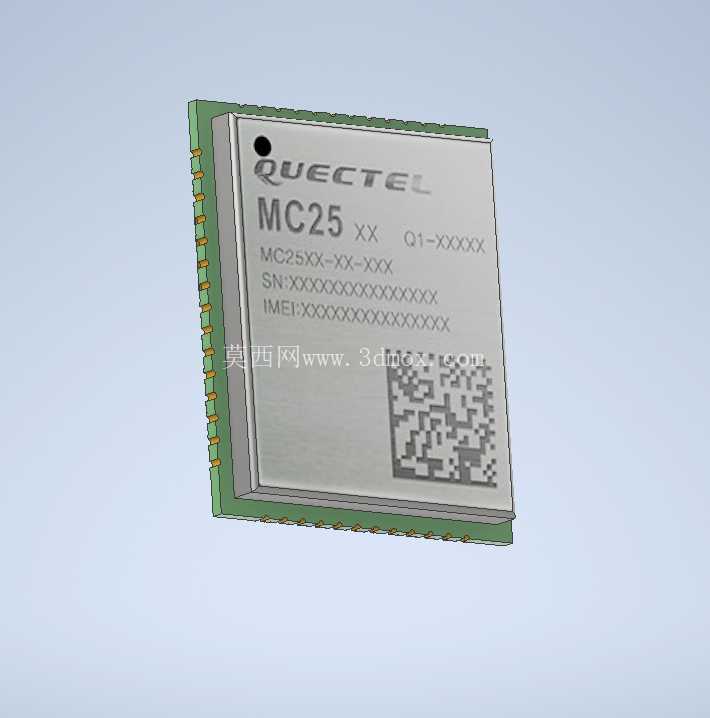

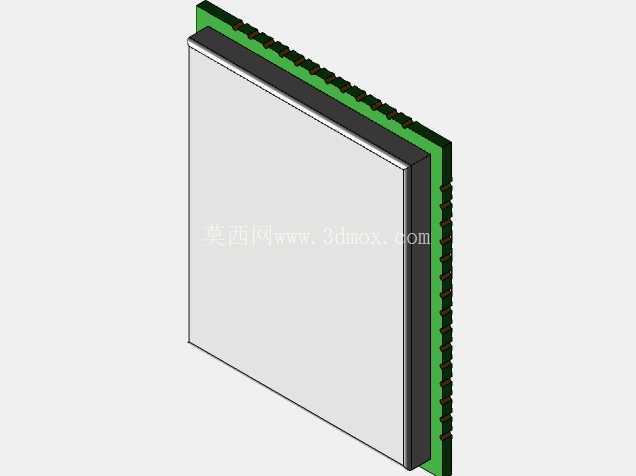

　　模块整体采用薄型长方体的外形设计，本体厚度控制在适配多数便携终端的厚度范围内，顶面为平整的屏蔽罩结构，建模时还原了屏蔽罩与底部PCB基板的层叠结构，屏蔽罩边缘的压合卡扣结构也做了细节还原，能直观体现模块实际组装后的外形轮廓，方便结构工程师评估模块上方的预留安全间隙，避免终端外壳或者其他板上器件压到模块屏蔽罩导致屏蔽失效或者器件损坏。从安装边界的设计考量来看，模块的长宽尺寸严格按照器件手册的标称值做了1:1还原，四个边角的倒角尺寸、侧边的定位缺口位置都和实物一致，在做整机布局时，工程师可以直接将该数模导入装配体，快速评估模块周边的器件排布空间，比如SIM卡座的放置位置、天线馈点的走线空间、模块与主控制板的连接位置，都能通过该数模提前做干涉检查，减少打样阶段的改模次数。

　　在设计思路上，这款三维结构没有做多余的简化处理，模块侧边的邮票孔焊盘没有做省略，而是按照实际的数量和间距逐一建模，屏蔽罩表面的细微冲压纹理也做了还原，目的就是给结构设计人员提供最接近实物的参考，毕竟在紧凑的物联网终端内部，毫米级的尺寸偏差就可能导致整个布局方案推倒重来。另外，模块底部的元器件避让区域也在数模中做了体现，能提醒结构工程师在模块下方的PCB区域不要布置过高的元器件，避免焊接模块时出现顶件的问题，这类细节在很多简化的模块模型中经常被忽略，也是实际打样中最容易出现装配问题的地方。

　　从实际选型适配的角度来说，采用这款模块的终端设备，大多需要兼顾2G数据传输和卫星定位功能，对模块的安装空间有比较严格的限制，精准的三维数模能帮助工程师在方案阶段就完成空间评估，不需要等拿到实物样品再测量尺寸，大幅缩短产品的开发周期。比如在做便携式定位器的结构设计时，需要把模块、电池、天线、SIM卡座都塞进很小的外壳内部，有了精准的模块数模，就能快速排布各个部件的位置，评估外壳的壁厚、筋位的设置是否会和模块产生干涉，同时也能提前预留出模块散热的空间，因为这类通信模块在长时间发射信号时会产生一定热量，屏蔽罩表面需要预留一定的空气对流空间，避免热量堆积导致模块工作异常。
