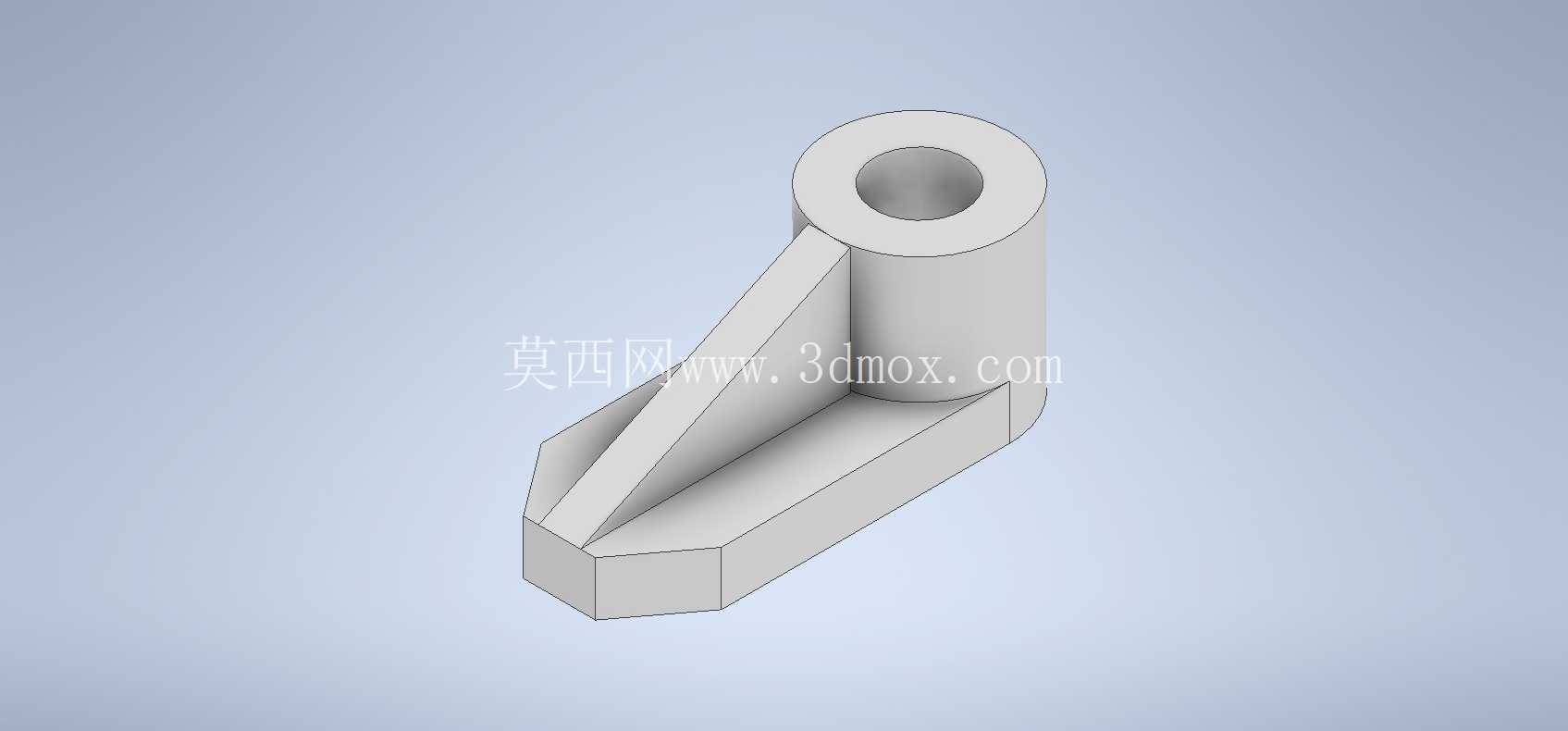

带加强筋立式单孔铰接支撑连接构件

　　这类带三角加强筋的立式单孔铰接支撑件，在轻载工装夹具、小型输送线侧挡定位、通讯设备内置安装支架场景中十分常见，核心作用是为穿装的铰接销轴提供稳定的回转支撑，同时通过底部的平直安装面完成与基体的锁固，避免铰接部位受侧向载荷时出现形变偏移。从结构设计逻辑来看，上部的空心圆柱段是核心功能区，内孔的公差带一般选取H7级精度，适配常用的圆柱销轴，保证铰接转动时无卡滞、无过大旷量，圆柱段的外圆壁厚经过载荷校核，在承受径向1kN以内的侧向推力时，不会出现孔壁胀裂或椭圆形变。

　　连接圆柱段与底部安装座的三角加强筋是整个结构的应力分散关键，筋板的厚度与底部安装座的壁厚保持一致，筋板两侧分别与圆柱外圆、安装座上表面做R2圆角过渡，避免压铸成型时出现应力集中导致的冷隔缺陷，同时在承受垂直于铰接孔轴线的倾覆力矩时，筋板可以将载荷均匀传递到整个安装座平面，不会出现圆柱根部断裂的问题。底部安装座采用切角的矩形结构，两个切角位置可以避开安装基体上的凸起焊缝或相邻零件的安装边界，安装座上预留的两个沉头孔位置与上部铰接孔的中心距经过匹配计算，锁固螺栓拧紧后，安装面的压应力覆盖区域刚好承接筋板传递的载荷，不会出现安装座局部翘曲。

　　在实际安装适配中，这类构件的安装边界需要注意，上部圆柱的高度决定了铰接件的轴向活动空间，安装时需要保证圆柱上端面与相邻铰接零件的端面预留0.5-1mm的间隙，避免转动时出现端面摩擦；底部安装座的平直度要求控制在0.1mm以内，锁固时需要对角拧紧螺栓，防止安装座受压紧力出现倾斜，导致上部铰接孔的轴线与配合销轴出现偏角，加速铰接副的磨损。从压铸工艺适配性来看，整个结构没有深腔、倒扣等难以脱模的特征，分型面设置在安装座的底面与圆柱轴线的重合平面，侧抽芯结构仅需加工内孔的圆柱型芯，成型效率高，适合批量压铸生产，成型后的零件仅需对安装面、内孔做少量精加工即可满足装配精度要求，生产成本可控。

　　在具体场景应用中，这类支撑件常被用于小型设备的翻盖铰接部位、可调挡板的旋转支撑位、连杆机构的端部铰接座，相比无加强筋的直筒支撑座，抗倾覆载荷能力提升40%以上，同时整体重量比同载荷等级的实心支撑件轻60%，兼顾结构强度与轻量化需求。设计时需要注意，加强筋的拔模斜度设置为1.5度，既方便脱模，也不会导致筋板顶部厚度过薄出现充型不满的问题；内孔的入口处做C1倒角，既方便销轴装配导入，也可以去除孔口的毛刺，避免装配时割伤操作人员或刮伤销轴表面。
