带半圆避让槽的安装固定外壳盖结构

这款外壳盖属于设备外部防护与安装定位结合的结构件，在小型机电设备、气动回路组件、桌面型工业仪器的装配场景中应用较多，主要承担上部元件封装、下部轴类或管类零件避让、整体组件与安装基座连接固定的作用。实际装配场景中，这类零件常被用在直线运动模组的端部封盖、小型气动执行元件的外侧防护、传感器安装座的上部压盖位置，下部的半圆避让槽刚好可以穿过直径匹配的光轴、气管或者电缆，不需要额外在基座上开孔避让，能有效压缩设备整体的装配空间，减少零散零件的数量。

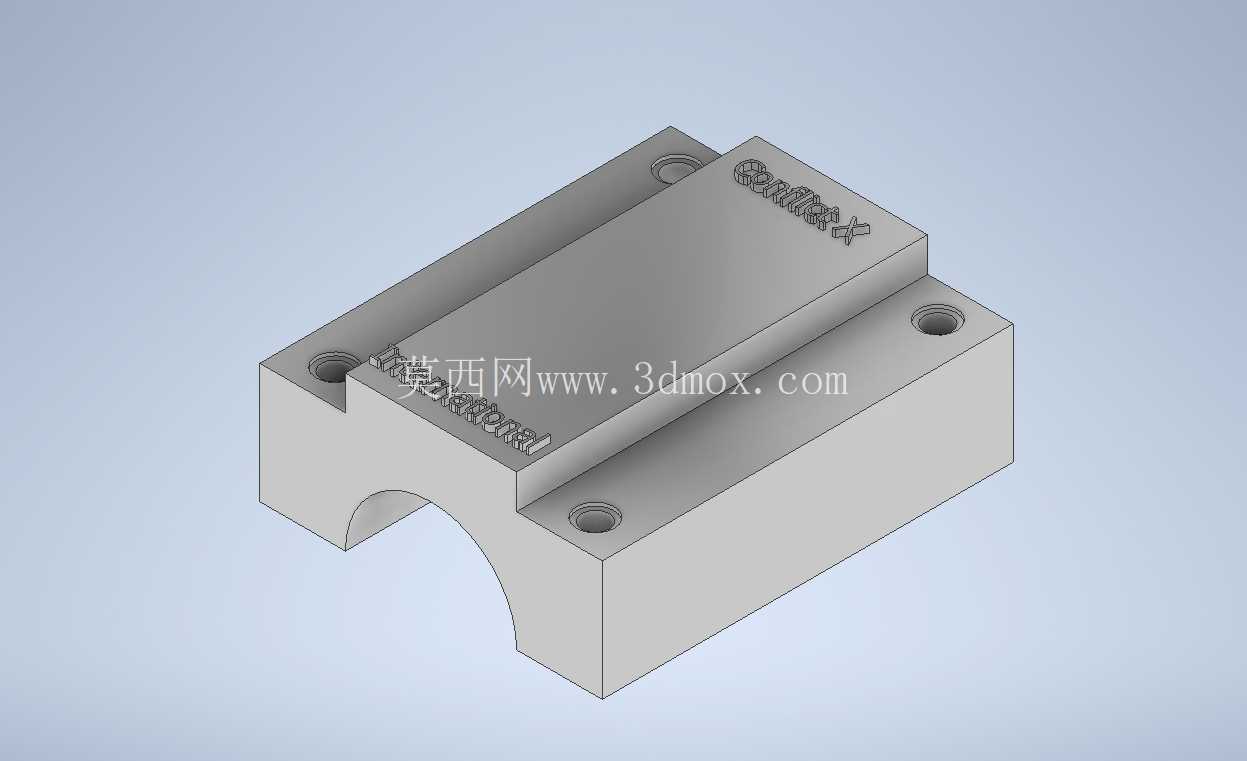

从结构设计逻辑来看，整个零件采用长方体基体作为主体承载结构，上部凸起的矩形台一方面可以增加零件整体的抗弯强度，避免安装锁紧后零件中部出现翘曲变形，另一方面凸起的台面可以作为上部配套元件的定位基准，装配时不需要额外做定位销孔，依靠台面的侧边就能完成上部元件的快速对位。基体四个角位置设置的沉头安装孔，孔位深度刚好匹配对应规格内六角螺丝的头部高度，锁紧后螺丝头部不会突出零件上表面，不会和上部安装的其他元件产生干涉，沉孔的同轴度公差控制在0.1mm以内，能保证锁紧时螺丝不会出现偏斜，避免对安装螺纹孔造成额外的侧向力。下部开设的半圆避让槽，槽的内壁粗糙度要求达到Ra1.6，和穿过的轴类零件之间预留0.2-0.5mm的间隙，既不会因为间隙过大导致整体装配出现晃动，也不会因为间隙过小在装配时出现卡滞，槽的两端做了0.5mm的倒角处理，去除机加工产生的毛刺，避免装配时划伤穿过的轴类表面或者电缆外层护套。

从安装边界尺寸来看，零件整体长度控制在80mm，宽度为45mm，基体部分厚度为15mm，上部凸起台的厚度为8mm，整体总高度23mm，四个安装孔的中心距分别为长度方向65mm、宽度方向30mm，适配市面上常规的20系列、30系列铝型材安装孔位，可以直接固定在标准铝型材搭建的设备机架上，不需要额外加工转接板。下部半圆槽的半径为12mm，可以适配直径24mm以内的光轴、气管或者线束穿过，槽的顶部距离零件上表面的厚度为11mm，足够的壁厚可以保证零件在承受上部元件的压力时不会出现断裂，同时也不会因为壁厚过大增加不必要的零件重量。零件侧面预留的刻印区域，可以直接刻印零件编号、安装方向标识，方便装配时快速识别对位，避免出现装反的情况。

在实际建模过程中，这类零件需要优先确认下部避让槽的尺寸和穿过元件的匹配度，再反向推导基体的整体厚度，避免出现槽位过深导致零件强度不足的问题，四个安装孔的位置需要和配套基座的孔位做完全的同轴约束，建模时可以先绘制基体的矩形草图，拉伸生成基础实体后，再切除出下部的半圆避让槽，随后添加四个角的沉头孔特征，最后在上部生成凸起的定位台，所有的棱边都做0.2mm的倒钝处理，避免加工后出现锋利的边角，也能减少应力集中的问题，提升零件长期使用的结构稳定性。这类零件通常采用6061铝合金加工，表面做阳极氧化处理，也可以根据使用场景选用ABS或者PC材质注塑生产，适配不同的成本和使用强度需求。
